Каждый владелец автомобиля сталкивается с необходимостью настройки и обслуживания панели приборов. Правильная конфигурация этих элементов напрямую влияет на комфорт и безопасность вождения. Понимание того, как функционируют показания, поможет не только избежать проблем, но и улучшить общий опыт использования автомобиля.
Данная статья предлагает практическое пособие, которое охватывает ключевые аспекты подключения и установки отдельных компонент. Обсудим электрические схемы, монтажные нюансы и советы по выбору комплектующих, что позволит избежать распространенных ошибок.
Обратим внимание на детали, такие как диагностика неисправностей и настройка приборов, чтобы каждый этап был понятен. Мы постараемся максимально упростить процесс, делая акцент на рабочих рекомендациях и проверенных решениях, которые помогут вам успешно справиться с поставленной задачей.

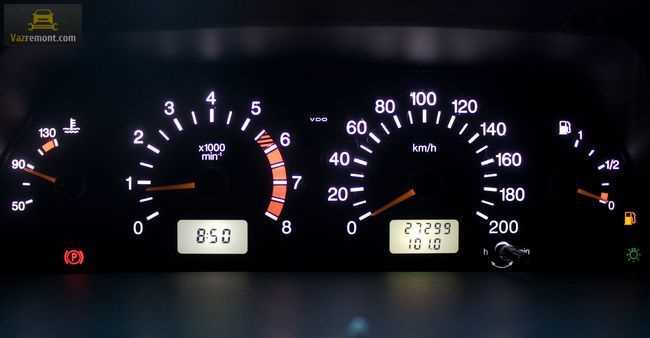

Общие характеристики приборной панели ВАЗ 2114
Приборная панель автомобиля имеет важное значение для управления и контроля состояния транспортного средства. Модель 2114 оснащена комбинацией различных индикаторов и измерительных приборов, позволяющих водителю получать информацию о работе двигателя, состоянии топлива и других критически важных параметрах.
Включает тахометр, который помогает отслеживать обороты двигателя, а также спидометр – устройство для измерения скорости. Тахометр имеет шкалу до 7000 об/мин, что позволяет точно контролировать режим работы мотора. Спидометр обычно отображает скорость в пределах от 0 до 180 км/ч.
Уровень топлива обозначается отдельным индикатором, который указывает на текущее количество топлива в баке. Существует также контрольная лампа давления масла, активирующаяся при недостатке давления, что может свидетельствовать о возможных проблемах с двигателем. Индикатор зарядки аккумулятора информирует о состоянии сети электропитания.
Дисплей приборной панели может быть стандартным или включать дополнительные функции, такие как бортовой компьютер, который предоставляет информацию о расходе топлива, пробеге и других параметрах, которые могут быть полезны в процессе эксплуатации автомобиля. Данная система может быть интегрирована в одном из центральных приборов, что упрощает доступ к данным.
Для улучшения видимости и восприятия измерений, панель обычно имеет подсветку, обеспечивающую комфортное использование в условиях низкой освещенности. Оптометристы рекомендуют выбирать уровень яркости подсветки в зависимости от времени суток для минимизации утомляемости глаз.
Монтаж и замена отдельных компонентов панели требуют аккуратности. Важно следить за состоянием контактных соединений и целостностью элементов. Советы по профилактике включают регулярную проверку всех индикаторов и устранение проблем сразу после их выявления. Это поможет предотвратить серьезные поломки и обеспечить надежную работу всего автомобиля.
Необходимые инструменты для ремонта приборной панели
Для работы с данной частью автомобиля потребуется несколько основных приборов и аксессуаров. Обратите внимание на их качество, так как это влияет на итоговый результат.
Первым шагом станет подготовка держателя для бит. Он поможет вам быстро и удобно менять насадки. Также стоит иметь набор бит различного размера: крестовые, прямые и торкс. Это обеспечит универсальность в взаимодействии с креплениями.
Крестообразная отвертка различных размеров также будет полезна для выполнения задач с мелкими винтами. Отвертка с magnetized головкой поможет избежать потери мелких деталей.
Плоскогубцы могут оказаться незаменимыми при извлечении уплотнителей или других элементов, требующих дополнительного усилия. При этом рекомендуем использовать инструменты с изолированными ручками, если работа связана с электрическими компонентами.
Не забудьте про мультиметр для проверки состояния контактов и проводов. Он поможет выявить короткие замыкания и другие неисправности, которые могут возникнуть в электрической части.
Дополнительно уместно иметь щетку для очистки, которая поможет удалить грязь и пыль из труднодоступных мест. Также можно использовать спирт или специальные жидкости для чистки электроники, чтобы обеспечить максимальную эффективность.
На завершение, упаковка с запасными предохранителями гарантирует, что вы будете готовы к любым непредвиденным ситуациям. Эти компоненты гарантируют надежность работы и долговечность со всеми обновлениями панели.

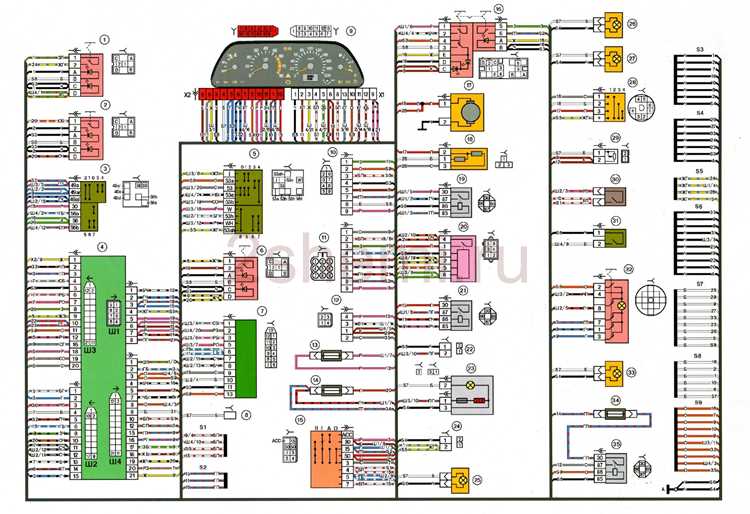

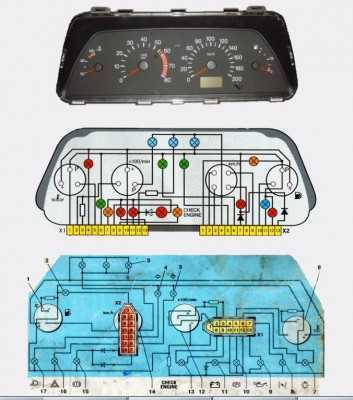

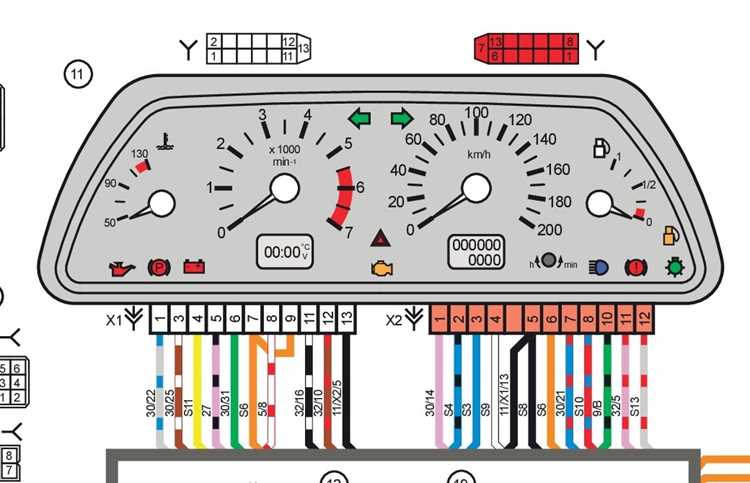

Чтение схемы: как разобраться в элементах
При анализе электрических компонентов важно понимать ключевые обозначения и их функционал. Каждый элемент на рисунке имеет конкретное назначение, поэтому рекомендуется ознакомиться с обозначениями, используемыми производителем.
Начните с изучения подключения. Обычно линии представляют проводку, а точные соединения могут быть помечены символами, указывающими на тип сигнала: питание, сигнал, заземление. Например, красные линии часто обозначают положительное напряжение, а черные – отрицательное.
Обратите внимание на компоненты, такие как датчики и переключатели. Они располагаются в соответствии с логикой работы автомобиля. Каждый датчик отвечает за определенные параметры, например, уровень топлива или температуру двигателя. Зачастую, над элементами можно найти их названия или коды, что облегчает идентификацию.
Работа с конструкцией требует внимательности. Если нужный элемент не распознаётся сразу, стоит обратиться к специальной литературе, где объясняются детали. Сравните с реальным расположением частей в автомобиле, чтобы создать ассоциации между теорией и практикой.
Для удобства анализа используйте маркеры или наклейки, чтобы пометить ключевые узлы. Это поможет в будущем быстром ремонте и замене компонентов. Также стоит обратить внимание на возможные неисправности, которые могут быть связаны с неправильным подключением или обрывами в цепи.
Запомните, что использование инструментов, таких как мультиметр, позволит вам проверить целостность соединений и функционирование отдельных элементов. Практика и опыт в чтении обозначений значительно упростят процесс диагностики и ремонта.

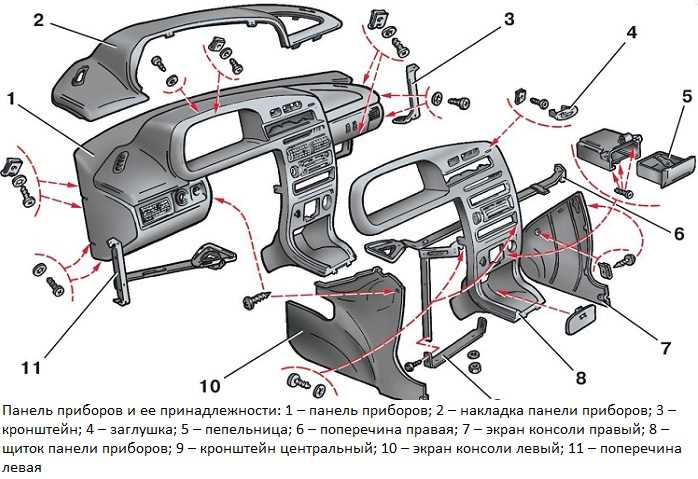

Разборка приборной панели: пошаговая инструкция
Разборка панели управления в автомобиле требует аккуратности и внимания. Правильно выполненные действия помогут избежать повреждений элементов и обеспечат качественную сборку в дальнейшем.
Следуйте этой инструкции для успешного выполнения процедуры:
| Шаг | Действие |
|---|---|
| 1 | Отключите аккумулятор. Это предотвратит случайные замыкания и повреждения электроники. |
| 2 | Снимите обивку вокруг панели. Используйте специальный инструмент для аккуратного удаления креплений, чтобы избежать трещин. |
| 3 | Открутите винты, удерживающие панель. Обычно используются крестовые или торксовые ключи. Запомните последовательность размещения винтов, чтобы не путаться при сборке. |
| 4 | Отключите разъемы. Аккуратно извлеките все электрические соединения, фиксируя их расположение для дальнейшей сборки. |
| 5 | Снимите основную панель. Убедитесь, что все крепления освобождены перед её извлечением. Можете наклеить уплотнитель на новые крепления для лучшего сохранения панели. |
| 6 | Очистите поверхность. Удалите пыль и грязь с элементов панели, чтобы обеспечить хороший контакт при последующей сборке. |
Применяя данную инструкцию, вы сможете аккуратно разобрать и собрать панель управления, сохранив ее функциональность и внешний вид. Следуйте шагам пунктуально и избегайте спешки. Удачи в ремонте!
Замена ламп освещения: процесс и советы
Перед началом работ отключите аккумулятор, чтобы избежать случайного замыкания. Убедитесь, что автомобиль находится на ровной поверхности и ручной тормоз нажат. Это создаст безопасные условия для манипуляций.
При замене ламп в фарах снимите крышку, аккуратно отжав фиксатор. Для извлечения старой детали воспользуйтесь силиконовыми перчатками, чтобы предотвратить загрязнение нового элемента. Убедитесь, что старая лампа не перегорела из-за проблем с проводкой.
Проверьте разъемы и контакты на наличие повреждений или окисления. Если они в плохом состоянии, рекомендуется произвести их очистку или замену. Установите новую лампу, используя только чистые и сухие руки: жир может сократить срок службы лампы.
После установки проверьте, чтобы замок крышки был надежно зафиксирован. Включите зажигание и проверьте работу новых источников освещения на предмет корректности их функционирования и равномерного светового потока.
Советы по выбору:
- Проверяйте световой поток. Выбирайте лампы с хорошей яркостью и долговечностью.
- Отдавайте предпочтение качественным брендам. Не экономьте на безопасности и видимости.
- Учтите дополнительные функции. Например, наличие противотуманных огней может улучшить видимость в сложных погодных условиях.
При соблюдать рекомендации по замене и выбору ламп, вы обеспечите надежное освещение и повысите безопасность на дороге.
Проверка датчиков: как диагностировать неисправности
Неполадки в работе датчиков могут вызвать множество проблем, включая неправильные показания на дисплее и сбои в системе управления. Для выявления неисправностей следует следовать нескольким шагам.
Первым делом необходимо провести визуальный осмотр каждого датчика. Обратите внимание на наличие трещин, повреждений проводки и коррозии в разъемах. Это поможет исключить физические неисправности.
Затем используйте мультиметр для проверки сопротивления датчиков. Для этого:
| Датчик | Нормальное сопротивление (Ом) | Метод проверки |
|---|---|---|
| Температуры охлаждающей жидкости | 2,8–3,2 кОм | Мультиметр на режиме измерения сопротивления |
| Давления масла | 5-10 кОм | Проверка согласно спецификациям производителя |
| Положение дроссельной заслонки | 0,5-1,5 кОм | Измерение в открытом и закрытом состоянии |
Для диагностики электрических сигналов подключите мультиметр в режим измерения напряжения. Эти данные помогут проверить работоспособность датчиков в реальных условиях. Например, датчик температуры должен выдавать сигнал в диапазоне от 0,5 до 4,5 вольт в зависимости от температуры двигателя.
Не менее важно выполнить проверку на наличие ошибок с помощью диагностического оборудования. Используйте OBD-II сканер для считывания кодов неисправностей. Ошибки позволят быстро определить, какой именно элемент вызывает сбой.
Также стоит учитывать, что некоторые датчики могут зависеть от других систем автомобиля. Проверяйте целостность всех связанных компонентов, включая проводку и соединения. Это значительно упростит процесс поиска неисправностей.
Если у вас возникли проблемы с каким-либо датчиком, замените его на новый или обслужите, если это возможно. Регулярное техническое обслуживание и диагностика помогут поддерживать автомобиль в исправном состоянии.
Сборка панели приборов: правильная последовательность действий
Процесс сборки узла требует четкости и следования определенной последовательности. Ниже представлены ключевые шаги, которые помогут выполнить эту задачу без ошибок.
- Подготовка материалов:
- Убедитесь, что у вас есть все необходимые инструменты: отвертка, ключи, соединительные элементы.
- Подготовьте саму панель и электронные компоненты, включая проводку и датчики.
- Установка основного корпуса:
- Аккуратно установите корпус на место. Следите за тем, чтобы все крепления совпадали.
- Закрепите корпус с помощью шурупов, не перетягивайте, чтобы не повредить детали.
- Подключение проводки:
- Подсоедините все необходимые электрические разъемы. Убедитесь в надежности соединений.
- Проверьте, что нет поврежденных проводов, которые могут вызвать короткое замыкание.
- Установка датчиков:
- Закрепите датчики температуры и давления в предусмотренных местах.
- Проверьте правильность их подключения к панели.
- Монтаж стекла:
- Установите защитный экран, следя за тем, чтобы он плотно вошел в корпус.
- Задействуйте защелки для фиксации. Убедитесь, что стекло не болтается и не имеет зазоров.
- Финальная проверка:
- Подключите аккумулятор и проверьте работу всех ламп и датчиков.
- Следите за тем, чтобы не было никаких необъяснимых звуков или мерцаний.
Следуя этой инструкции, можно добиться корректной сборки узла и обеспечить его надежную работу в дальнейшем.
Настройка и калибровка тахометра и спидометра
При проведении настройки тахометра и спидометра важно учитывать точность измерений, чтобы обеспечить надлежащее функционирование показателей. Начните с проверки подключения электрических проводов к датчикам. Обрыв или плохое соединение могут вызвать некорректные показания.
Для калибровки тахометра воспользуйтесь вольтметром. Подключите его к клеммам тахометра и проверьте, соответствует ли значение оборотов двигателя установленному стандарту. При необходимости, откорректируйте данный параметр, следуя инструкциям производителя.
Спидометр требует настройки по данным о частоте вращения колеса. Часто используются специальные калибровочные устройства, которые можно подключить непосредственно к датчику скорости. Убедитесь, что размеры колес соответствуют информации в техническом руководстве. Это важно для получения точных показаний.
Кроме того, проверьте состояние привода спидометра и цепей. При наличии износа или повреждений их необходимо заменить. Это поможет избежать ошибок в показаниях и улучшит общее качество работы. Регулярное тестирование систем на стенде поможет выявить возможные проблемы заранее.
В завершение, для повышения точности рекомендуем периодически проводить сравнение показаний с альтернативными источниками информации, такими как GPS-устройства. Это позволит убедиться в корректности работы приборов и выявить возможные отклонения.
Работа с электроникой: подключение и тестирование
Электрические компоненты требуют внимательного подхода при подключении. Тщательно изучите инструкции производителя, чтобы избежать ошибок. Ниже приведены ключевые этапы процесса подключения и проверки.
- Инструменты: подготовьте мультиметр, отвертки и изоленту. Эти предметы облегчат выполненные задачи.
- Обозначение проводов: внимательно подписывайте или запоминайте назначения проводов при разборе. Это значительно упростит процесс повторной сборки.
- Подключение питания: начните с подключения основных линий. Убедитесь, что полярность соблюдена.
- Проверка на замыкание: используйте мультиметр для тестирования проводов. Это предотвратит короткие замыкания.
После подключения следует провести тестирование:
- Первичный осмотр: проверьте соединения на наличие повреждений.
- Включение системы: подайте питание и убедитесь, что индикаторы работают правильно.
- Тестирование функций: протестируйте все доступные режимы работы устройства. Убедитесь, что кнопки и переключатели функционируют корректно.
- Обратная связь: обратите внимание на любые необычные звуки или запахи во время работы.
После тестирования зафиксируйте результаты работы. Это поможет в будущем, если потребуется устранение неполадок или дальнейшее улучшение системы. Выполнение всех шагов приведет к надежной работе электронного оборудования.
