Разбор заднего редуктора начинается с подготовки инструментов и безопасных условий для работы. Перед началом убедитесь, что автомобиль надежно зафиксирован на подъемнике или эстакаде, а колесо с противоположной стороны снято. Это позволит свободно получить доступ к узлу и исключить риск повреждения или травмы.
Первый шаг – удалить заднее колесо, чтобы обеспечить свободный доступ к редуктору. Затем открутите болты крепления защитного кожуха, которые чаще всего крепятся на саморезы или гайки. После снятия кожуха открывается вид на редуктор, и можно приступать к его разборке.
Подавайте особое внимание состоянию болтов и гаек. Их лучше всего откручивать аккуратно, чтобы не повредить резьбу. При необходимости используйте проникающую смазку или чанки с проникающим маслом, чтобы облегчить их выкручивание. Обеспечьте наличие емкости для сбора масла, которое может вытечь во время разбора.
Подготовка к разборке заднего редуктора: инструменты и снятие автомобиля
Перед началом работ потребуется подготовить набор ключей: торцевые головки на 10, 13, 17 и 19 мм, а также вороток и трещотка. Не забудьте о воротке с удлинителем для доступа к скрытым болтам. Пригодятся отвертки с плоским и крестовым наконечником, а также съемник для обойм подшипников и гидравлический домкрат.
Проверьте наличие домкрата с устойчивой платформой и крепежных стоек. Они защитят вас при поднятии автомобиля и обеспечат безопасные условия работы. Для снятия колес лучше подготовить балансировочные упоры или тормозные колодки, чтобы предотвратить движение колес при подъеме.
Освободите пространство под задней частью автомобиля: уберите грязь, мусор, пластиковые накладки, мешающие доступу к крепежу редуктора. Осмотрите состояние задней подвески и тормозной системы, чтобы подготовиться к отсоединению элементов подвески.
Поднимите заднюю часть автомобиля, расположите его на подпорках так, чтобы колеса стояли свободно. Снимите колеса, открутите амортизаторы и стабилизаторы, если необходимо, чтобы обеспечить свободный доступ к редуктору.
Соедините гидравлический домкрат с нижней частью редуктора или устойчивой опорой и медленно опустите временно автомобиль, чтобы проверить стабильность. Убедитесь, что все инструменты и запчасти под рукой, прежде чем приступать к съемке редуктора.
Необходимый инструментарий для демонтажа редуктора
Для снятия заднего редуктора на Дастере 1.6 4х4 потребуется набор ключей и инструментов, которые обеспечат безопасность и точность работы.
- Гаечный ключ на 17 и 19 мм – для откручивания болтов крепления редуктора к мосту и других соединений.
- Торцевые головки соответствующего размера – желательно с удлинителями для доступа к труднодоступным местам.
- Отвертки плоская и крестовая – пригодятся для снятия защитных крышек, фиксации Clips и поддевания элементов.
- Домкрат и специальные опоры – для безопасного подъема и удержания автомобиля, чтобы обеспечить доступ снизу.
- Пассатижи или кусачки – для снятия фиксирующих клипс, шлангов и других соединений с резиновыми зажимами.
- Шестигранные ключи или головки – для снятия внутренних креплений, если такие есть.
- Монтировка или деревянная прокладка – для аккуратного отделения редуктора от креплений без повреждений.
- Мастихин или пластиковая лопатка – чтобы аккуратно отделить герметик при разборке коробки.
- Маслоотливной контейнер – для сбора масла и предотвращения загрязнения рабочей зоны.
- Пена или мягкая ткань – для защиты поверхностей и элементов от повреждений во время работы.
Перед началом работ убедитесь, что все инструменты исправны и имеются запасные элементы, такие как болты и прокладки. Это поможет ускорить процесс и избежать лишних остановок в работе.

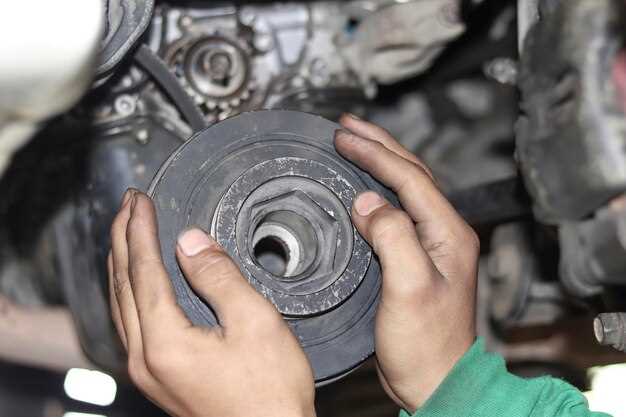

Подъем и закрепление автомобиля на стойках
Используйте домкрат, расположите его под прочной частью каркаса, отмеченной в руководстве по эксплуатации, избегая подвижных или уязвимых элементов. Поднимайте автомобиль плавно, чтобы избежать повреждений, и убедитесь, что он достиг необходимой высоты для безопасного размещения подставок. После подъема поставьте стойки под опорные точки кузова или рамы, указанные в инструкции по ремонту, и плавно опустите автомобиль так, чтобы он крепко и устойчиво опирался на них. Проверьте устойчивость, потряхивая машину, и убедитесь, что она надежно зафиксирована перед началом работ. Не забывайте о необходимости использования дополнительных фиксирующих элементов, если монтаж требует дополнительной стабильности. Внимательно следите за положением автомобиля, чтобы избежать его смещения во время работы заднего редуктора.
Обеспечение безопасности при работе с машиной
Перед началом работы поднимайте машину на подъемнике или с помощью домкрата, закрепляя автомобиль так, чтобы он не мог сдвинуться. Используйте надежные опоры и проверяйте их состояние перед началом работы.
Обесточьте аккумулятор, отключив отрицательную клемму, чтобы исключить риск короткого замыкания или случайного запуска двигателя. Это особенно важно при работе с электрооборудованием и снятии деталей, связанных с электросистемой автомобиля.
Зафиксируйте все снятые детали и крепежные элементы, чтобы избежать потери мелких деталей или их неправильной сборки. Используйте пластиковые контейнеры или магнитные держатели.
Используйте защитные перчатки и очки, чтобы защитить кожу и глаза от масла, грязи и возможных механических повреждений. Ношение спецодежды помогает избежать травм и ускоряет работу.
Следите за состоянием инструментов: они должны быть исправными, чистыми и подходящими по размеру. Не применяйте изношенные или поврежденные инструменты, чтобы избежать соскальзывания или поломки.
Перед тем как приступить к работе, изучите схему и инструкции по обслуживанию редуктора, чтобы понимать последовательность действий и избежать ошибок. Это снизит риск повреждения деталей или возникновения аварийных ситуаций.
Проверяйте рабочую зону на наличие потенциальных опасностей, обеспечивая свободный доступ к инструментам и выходам, а также избегайте работы в дождь или при плохо освещенных условиях. Цель – сохранять рабочий процесс безопасным и предсказуемым.
Снятие колес и защитных элементов кузова
Начинайте с ослабления давления в шинах, чтобы снизить риск повреждений при снятии колес. Используйте ключ на гайки, откручивайте их по диагонали, чтобы обеспечить равномерную нагрузку и избежать деформации диска.
Поднимайте автомобиль с помощью домкрата, расположив его на прочной поверхности и под установочные точки, указанные в руководстве по эксплуатации. Перед поднятием убедитесь, что автомобиль стоит устойчиво, и закрепите его подпорками для дополнительной безопасности.
Снимайте колеса, аккуратно откручивая гайки и снимая их вместе с дисками. Отложите их в сторону так, чтобы не мешали дальнейшей разборке. При необходимости используйте скобы или крючки для фиксации колёс в случае длительного хранения.
Для снятия защитных элементов кузова, таких как подкрылки и пластиковые накладки, найдите крепления: обычно это винты, зажимы и зафиксированные на клипсах элементы. Используйте пластиковый демонтажный инструмент для аккуратного освобождения креплений, избегая их повреждений.
Ослабьте и выкрутите все винты и зажимы, удерживающие защитные элементы. После этого аккуратно отделите их, чтобы оставшиеся детали не повреждались при дальнейшей разборке. Обратите внимание на расположение креплений, чтобы при сборке не возникли трудности.
Обеспечьте чистоту и порядок, размещая снятые элементы в безопасных местах. Это упростит последующую сборку и поможет избежать потери расходных материалов. В результате у вас появится свободный доступ к задней части автомобиля и редуктору для проведения необходимых работ.

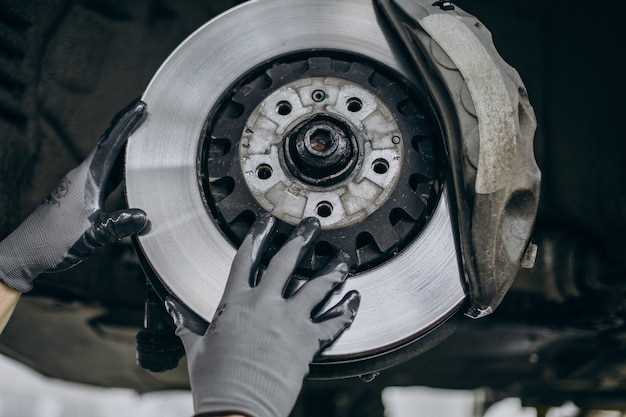

Отделение карданного вала от редуктора
Проведите разбор, освободив карданный вал от креплений, чтобы избежать повреждений. Начинайте с удаления болтов, фиксирующих кардан на ступице редуктора, используя гаечный ключ нужного размера. При откручивании следите за тем, чтобы не повредить уплотнения и шлицы, аккуратно поддерживая вал рукой. После снятия болтов аккуратно вытяните карданный вал, избегая резких движений, чтобы не деформировать его или узлы. Проверяйте состояние шлицов и креплений, выполняйте очистку от грязи и кусочков старой смазки. Если вал покрыт коррозией или грязью, очистите его специальными средствами, чтобы обеспечить плавное соединение при сборке. Также рекомендуется отметить положение карданного вала относительно редуктора для правильной установки при сборке. Для безопасной работы используйте соответствующие инструменты и избегайте чрезмерного давления, чтобы не повредить посадочные поверхности. Таким образом, аккуратное отделение карданного вала защищает механизм и облегчает последующие процедуры разборки редуктора.
Разборка корпуса редуктора и замена механических частей
Перед началом разборки корпуса убедитесь, что все крепления ослаблены и сняты. Используйте подходящий ключ для снятия болтов, фиксирующих крышку редуктора, избегая их деформации. После откручивания аккуратно отделите крышку, чтобы не повредить ее края и внутренние поверхности корпуса.
Очистите поверхность корпуса от остатков грязи и смазки. Это облегчит доступ к внутренним компонентам и обеспечит четкое видение всего механизма. Внутри вы найдете шестерни, оси и механические компоненты, которые могут нуждаться в замене или ремонте.
Выделите и аккуратно снимите ведомые шестерни, запоминайте их расположение для последующей сборки. При необходимости замените изношенные или поврежденные детали на новые. Обратите внимание, что некоторые части могут иметь специфическую маркировку или обозначение, что облегчает сборку.
Осмотрите оси, подшипники и демпферы, чтобы определить состояние. Удалите грязь и старую смазку, проверьте их на износ и повреждения. При наличии люфта или следов износа замените стопоры или подшипники, чтобы обеспечить стабильную работу редуктора.
После замены всех изношенных или поврежденных частей установите механизмы в обратной последовательности, придерживаясь правильного расположения. Затягивайте болты равномерно и по паспорту, чтобы избежать деформации корпуса и обеспечить герметичность.
Заключительный этап – установка крышки и проверка работы механизма. Для этого аккуратно запустите редуктор вручную, ощущая отсутствие заеданий и посторонних шумов. Контроль исправности поможет избежать повторных проблем после сборки.

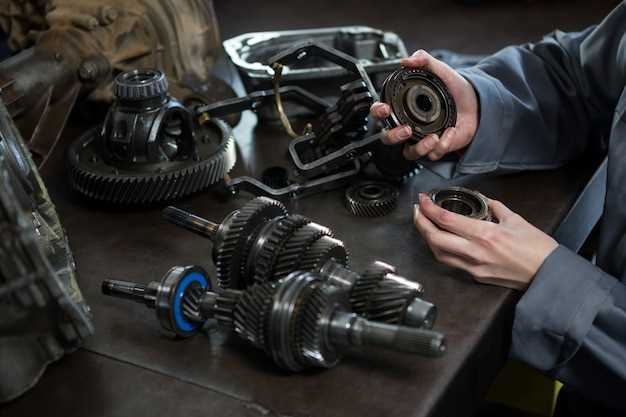

Демонтаж крышки редуктора и слив масла
Для начала ослабьте и открутите болты крепления крышки редуктора, используйте подходящий гаечный ключ или трещотку. Обратите внимание, что болты расположены равномерно по окружности, чтобы обеспечить равномерное снятие крышки. После выкручивания аккуратно снимите крышку, приподнимая её равномерными движениями, чтобы не повредить уплотнение или герметик.
Под крышкой находится сливное отверстие для масла. Подставьте емкость под отверстие, чтобы слить старое масло без разлива. Оставьте масло стекать полностью, это позволит устранить загрязнения и измельчённый мусор, накопившийся в редукторе.
Проверьте состояние прокладки или уплотнителя, если она есть. При необходимости замените её на новую, чтобы сохранить герметичность при сборке. Тщательно очистите место соединения и крышку редуктора от остатков старого герметика или грязи, используйте мягкую щётку или ветошь.
Если планируется проводить капитальный ремонт или замену внутренних элементов, выполните дальнейшие шаги, руководствуясь специальной инструкцией, чтобы обеспечить правильность сборки и дальнейшую работу редуктора.
Осмотр и извлечение шестерен и дифференциала
Зафиксируйте редуктор в рабочем положении и аккуратно снимите крышку корпуса с помощью подходящих инструментов, обратив внимание на наличие болтов и их расположение. После снятия крышки аккуратно извлеките внутренние компоненты, не повреждая их, и осмотрите шестерни на наличие износа, зазубрин или деформаций. Используйте отвертки или съемники для отделения шестерен от осей, действуя осторожно, чтобы не повредить посадочные места.
При извлечении дифференциала подготовьте емкость для сбора смазки и деталей. Вытяните дифференциал, придерживая его за корпус или закрепляя в тисках, чтобы избежать нежелательных повреждений. Проверьте состояние шлиц и посадочных поверхностей на наличие износа или коррозии. Осмотрите все шестерни на наличие трещин или изломов, особенно в месте контактных поверхностей.
Для более детальной проверки разместите шестерни на чистой поверхности или в специальной оправке. Проведите тест на люфт, аккуратно двигая их, и оцените наличие зазоров. Если обнаружите повреждения или сильный износ, запланируйте замену деталей.
Для безопасного извлечения дифференциала используйте съемник или гидравлический пресс, избегая чрезмерных усилий. После этого внимательно очистите все узлы от старой смазки и загрязнений, чтобы подготовить их к дальнейшим операциям или повторной сборке. Помните, что аккуратность при этом этапе способствует более легкой и точной разборке и установке новых элементов.
Определение изношенных или поврежденных элементов
Начинайте проверку с осмотра шестерен и зубчатых передач. Обратите внимание на наличие заусенцев, трещин или сколов. Изношенные зубья выглядят более тонкими и могут иметь округлую или изношенную форму. Проверьте также наличие ржавчины, которая указывает на долгий срок эксплуатации без обслуживания.
Обследуйте ведущие и ведомые валы. Изменения в их форме или наличие заметных повреждений свидетельствуют о необходимости замены. Используйте щуп или микрометр для измерения зазоров и отклонений от стандарта, указанных в технической документации.
| Параметр | Что искать |
|---|---|
| Зубья шестерен | Износ, заусенцы, трещины, сколы |
| Вал | Горизонтальные/вертикальные деформации, люфты |
| Обработка поверхности | Ржавчина, следы коррозии, стружка |
| Подшипники | Шум при вращении, люфт, износ внутреннего механизма |
Обязательно проверяйте наличие признаков износа на уплотнительных кольцах и сальниках. Изношенные или поврежденные уплотнения часто вызывают утечки масла, что ухудшает работу редуктора и ведет к дополнительным сбоям.
Если обнаружите любые из указанных признаков, рекомендуется заменить поврежденные детали, чтобы избежать дальнейших проблем и сохранить работоспособность редуктора. Регулярный осмотр и точное выявление неисправностей позволяют значительно продлить ресурс узла и снизить риск серьезных поломок.
Разборка и замена сальников и уплотнений
Перед началом работы снимите крышку заднего редуктора и очистите поверхность от грязи и пыли, чтобы избежать попадания посторонних частиц в меганизмы при замене сальников. Используйте тонкий шпатель или пластиковую лопатку для аккуратного снятия старых уплотнений, избегайте повреждения посадочного места.
Проверьте состояние поверхности, убедитесь в отсутствии коррозии и трещин. Если обнаружите дефекты, подготовьте поверхность, очистите ее и при необходимости устраните неровности. Демпферы, уплотнения и сальники подлежат немедленной замене, если есть признаки износа, трещин или деформации.
Перед установкой новых сальников нанесите тонкий слой высокотемпературной смазки или специального уплотнителя на внутреннюю поверхность, чтобы обеспечить плотное прилегание и облегчить процесс установки. Для аккуратной установки используйте деревянную или пластиковую оправку, чтобы не повредить резиновое уплотнение клином или сильным инструментом.
| Перчатки | Инструменты | Дополнительные материалы |
|---|---|---|
| Используйте защитные перчатки для предотвращения повреждений кожи и повышения сцепления | Плоская отвертка, оправка для установки сальников, пассатижи с тонкими губками | Высокотемпературная смазка, уплотнитель или герметик, очищающая жидкость |
Установка новых сальников требует точного совмещения штока и корпуса, аккуратно натяните сальник с помощью оправки, избегая его сдвига или повреждения. После установки проведите проверку герметичности, запустив редуктор на небольшом обороте, и убедитесь, что никаких протечек нет.
Очистка и подготовка деталей к сборке
Начинайте процедуру с удаления остатков старой смазки и грязи с поверхности деталей редуктора. Используйте безопасные растворители, такие как уайт-спирит или специализированные очистители для трансмиссии. Нанесите средство на ткань или щетку и тщательно протрите все поверхности, избегая попадания в подшипники и уплотнения.
Обратите особое внимание на зубья ведомых и ведущих шестерен. Очистите их от наслоений и загрязнений, которые могут способствовать износу новых деталей. После обработки дайте растворителю полностью испариться или протрите поверхности сухой тканью для удаления остатков химикатов.
Проверьте состояние натяжных и регулировочных элементов. При необходимости снимите и промойте их, воспользовавшись той же методикой. Осмотрите их на наличие трещин, деформаций или износа, замените изношенные детали, чтобы избежать возможных поломок в будущем.
Перед сборкой подготовьте рабочее место: убедитесь, что у вас есть чистая сухая поверхность, все необходимые инструменты и запасные части. Проведите влажную протирку деталей тканью без химии, чтобы избавиться от мелких загрязнений и пыли, которые могут попасть в сборку и снизить ресурс механизма.
Обработайте металлические поверхности тонким слоем новой смазки, особенно участки прилегания и контактные поверхности. Используйте подходящее смазочное средство на силиконовой или синтетической основе, чтобы обеспечить гладкий ход и защиту от коррозии.
Замена поврежденных шестерен или дифференциала
Перед началом замены снимите задний редуктор с транспортного средства, чтобы получить полный доступ к внутренним компонентам. Ослабьте крепежные болты, удерживающие корпус дифференциала, и аккуратно разделите его, избегая чрезмерного давления, чтобы не повредить другие элементы.
Осмотрите шестерни и дифференциал. Если обнаружите трещины, износ зубьев или заметные деформации, замените их. Для этого зафиксируйте шестерни в тисках или подставках, чтобы снять их с вала. Убедитесь, что новые шестерни соответствуют?? и характеристикам оригинальных.
Удалите поврежденные детали с помощью специальных съемников или ручных инструментов, аккуратно освобождая их от посадочных мест. Перед установкой новых шестерен очистите посадочные поверхности от загрязнений и коррозии, чтобы обеспечить плотное сцепление и избежать дальнейших повреждений.
Установите новые шестерни, следя за точностью посадки и правильностью зацепления зубьев. Проверьте, что они движутся без заеданий или люфтов. После этого соберите дифференциал в обратном порядке, не забывая затягивать болты с указанным усилием.
После сборки проверьте работу редуктора, вручную прокручивая его, чтобы убедиться в отсутствии заеданий или шумов. Установите редуктор на автомобиль и проведите тест-драйв, обращая внимание на работу трансмиссии и наличие необычных звуков.
Сборка редуктора и монтаж на автомобиль
Перед началом сборки убедитесь, что все детали чисты и правильно подготовлены. Начинайте с установки заднего дифференциала, закрепляя его на специальных опорах и убедившись, что шлицы шестерен совпадают. Используйте качественные новые резиновые прокладки и обильно смазывайте все соединения специальной смазкой для редуктора, чтобы обеспечить плавную работу узла.
При сборке следите за правильной последовательностью: сначала соедините корпус редуктора с внутренними шестернями, закрепляя их болтами с моментом затяжки, указанным в инструкции по эксплуатации. После этого установите масляный насос или уплотнительные кольца, если такие предусмотрены. Не забудьте проверить натяжение и правильность расположения шестерен и вала на каждом этапе.
Перед монтажом на автомобиль проверьте все крепежи и наличие масляного пространства. Залейте в редуктор рекомендованное производителем масло, строго следя за уровнем и состоянием сальников. Убедитесь, что не осталось лишних деталей или инструментов внутри корпуса – это важно для долгой работы узла.
Для установки редуктора на раму используйте новые болты и фиксирующие шайбы, затягивая их поэтапно и равномерно, соблюдая указанный момент затяжки. После закрепления проверьте свободное вращение и отсутствие посторонних шумов. Проверьте герметичность соединений, залив дополнительное масло при необходимости.
Установка сальников и новых уплотнений
Перед началом установки убедитесь, что поверхность соприкасающихся частей чиста и свободна от грязи, масла и старых замазок. Используйте мягкую щетку и растворитель для очистки, чтобы избежать повреждения новых уплотнений.
Подберите сальники и уплотнения, подходящие именно для модели Дастера 1.6 4х4. Для этого сверяйтесь с технической документацией или спецификациями производителя. Точное соответствие размеров и типа поможет исключить протечки и повысить долговечность ремонта.
Перед монтажом проверьте новые сальники на наличие дефектов и повреждений. Убедитесь, что резиновые элементы равномерно сформированы и не имеют трещин или пузырей.
При установке сальника используйте специальное инструментальное приспособление или аккуратно, равномерными движениями, вставляйте его в посадочное отверстие. Следите, чтобы он лег по уровню и не деформировался из-за давления.
Если требуется, нанесите тонкий слой специальной смазки или масла на внутреннюю сторону сальника. Это поможет легче его установить и снизит риск повреждения при первом запуске.
После установки проверьте, чтобы уплотнения плотно сидели, и нет смещений или зазоров. В случае необходимости используйте маркер или инструмент для подправки положения.
Завершая работу, аккуратно промойте рабочую зону от остатков грязи и убедитесь, что все компоненты закреплены надежно. Проведите тест-драйв или проверку давления, чтобы убедиться в герметичности. Такой подход обеспечит долгий срок службы заднего редуктора и предотвратит протечки масла.
Сборка корпуса и установка крышки
Перед установкой крышки убедитесь, что все компоненты внутри корпуса правильно зафиксированы, а шестерни не имеют люфта или вибраций. Для этого аккуратно проверьте их положение и, при необходимости, подтяните фиксаторы.
Наложите на выступы корпуса уплотнительную прокладку, чтобы обеспечить герметичность и избежать попадания грязи и воды. Убедитесь, что прокладка равномерно расположена и не смята.
Застегните крышку, аккуратно совместив все отверстия с крепежными элементами корпуса. Не торопитесь: правильная посадка важна для равномерного давления на уплотнение.
Закрепите крышку с помощью болтов или винтов, отверстия которых предварительно очистите от пыли и грязи. Затягивайте их крест-накрест, поступательно равномерно, чтобы избежать деформации корпуса и обеспечить плотное прилегание.
После монтажа проверьте герметичность соединения, аккуратно пошевелив крышку и убедившись в отсутствии люфта. Это поможет избежать протечек и лишних шумов при эксплуатации.
