Понимание конструкции подключения кислородного сенсора важно для диагностики системы управления двигателем и повышения его производительности. Этот элемент отвечает за контроль соотношения топливо-воздух, отправляя необходимые данные в блок управления. Правильное считывание информации обеспечивает оптимизацию сгорания, что напрямую влияет на расход топлива и уровень выбросов.
Обратите внимание: при работе с электроникой следует учитывать следующую рекомендацию – всегда отключайте аккумулятор перед проведением любых манипуляций. Это обеспечит безопасность и предотвратит случайные короткие замыкания. Кроме того, следует использовать качественные инструменты и материалы, чтобы гарантировать надежное соединение.
Расшифровка распиновки и тестирование различных режимов работы сенсора позволит точно диагностировать его состояние. Учитывая важность правильной работы этого компонента, регулярная проверка его целостности и функциональности станет залогом долгосрочной эксплуатации вашего автомобиля.

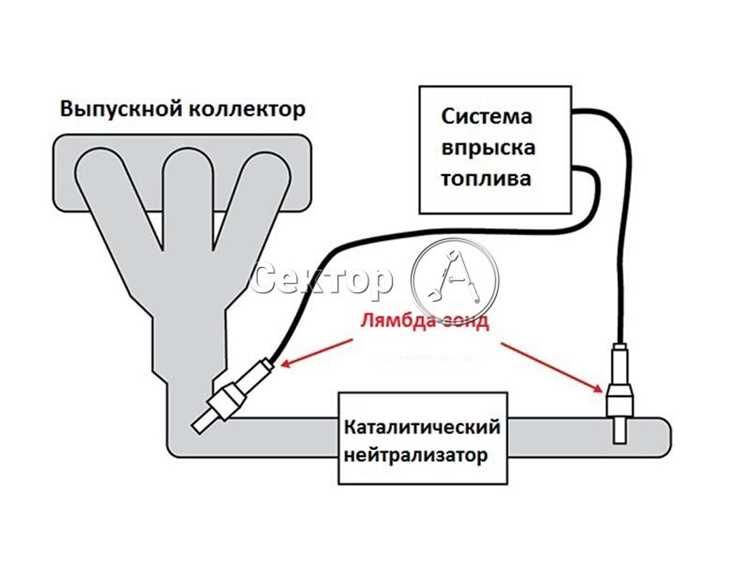

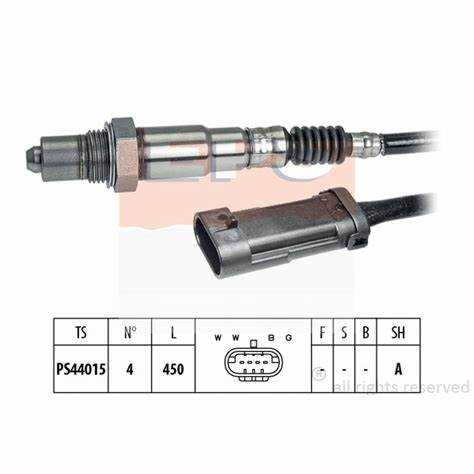

Общее устройство O2-датчика в автомобиле
Датчик, осуществляющий контроль уровня кислорода в выхлопных газах, играет ключевую роль в системах управления двигателем. Его дизайн ориентирован на повышение точности контроля и обеспечение оптимальной работы автомобиля.
- Корпус: Изготавливается из жаростойкого материала, чтобы выдерживать высокие температуры. Он защищает внутренние компоненты от внешних воздействий.
- Элементы чувствительности: Включают в себя платиновый проволочный элемент, который изменяет электрическое сопротивление в зависимости от концентрации кислорода. Это обеспечивает высокую точность измерений.
- Кабели: Позволяют передавать полученные данные в систему управления. Обычно они изолированы для защиты от перегрева и коррозии.
- Термостабильность: Внутренние элементы имеют специальные покрытия для повышения их устойчивости к перепадам температур.
Правильная установка и эксплуатация обеспечивают длительный срок службы данного устройства. Рекомендуется регулярно проверять его состояние и производить замену при показаниях, указывающих на неисправность.
- Проверять соединения на предмет коррозии.
- Обратить внимание на наличие ошибочных кодов в системе диагностики.
Для диагностики и устранения проблем с работой данного устройства используются специальные методы, включая термографию и газоанализатор. Своевременное обслуживание способствует поддержанию эффективности работы силового агрегата и снижению выбросов.
Принцип работы кислородного датчика
Принцип работы основан на так называемой электрохимической реакции. Устройство создаёт электрический сигнал, пропорциональный количеству кислорода в потоках выхлопных газов. Этот измеренный уровень затем передаётся в блок управления двигателем. Блок, в свою очередь, корректирует соотношение топлива и воздуха, обеспечивая оптимальную смесь для горения.
Работа системы делится на несколько ключевых этапов:
| Этап | Описание |
|---|---|
| Поиск концентрации | Сенсор определяет процент кислорода в выхлопных газах. |
| Генерация сигнала | На основе полученных данных создаётся электрический импульс. |
| Коррекция смеси | Блок управления изменяет параметры подачи топлива в соответствии с показаниями. |
Оптимальная работа системы измерения жизненно важна для снижения токсичности выхлопных газов и повышения топливной экономичности. Состояние сенсора можно проверить с помощью диагностических приборов, что позволяет избежать серьёзных поломок и увеличивает срок службы двигателя.
Рекомендуется регулярно контролировать работу устройства, так как износ может привести к неправильным показателям и, следовательно, к ухудшению эффективности работы автомобиля.

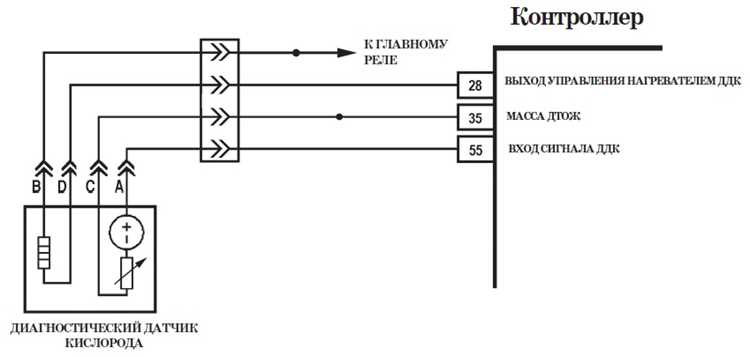

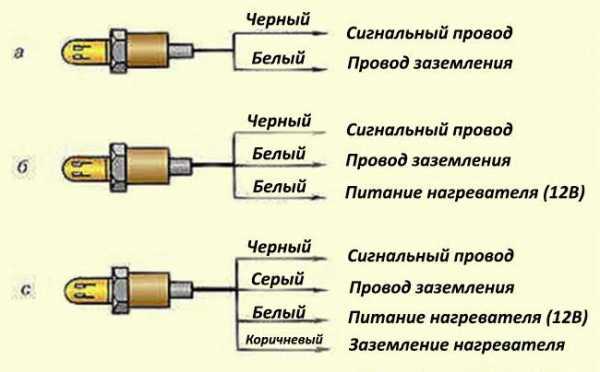

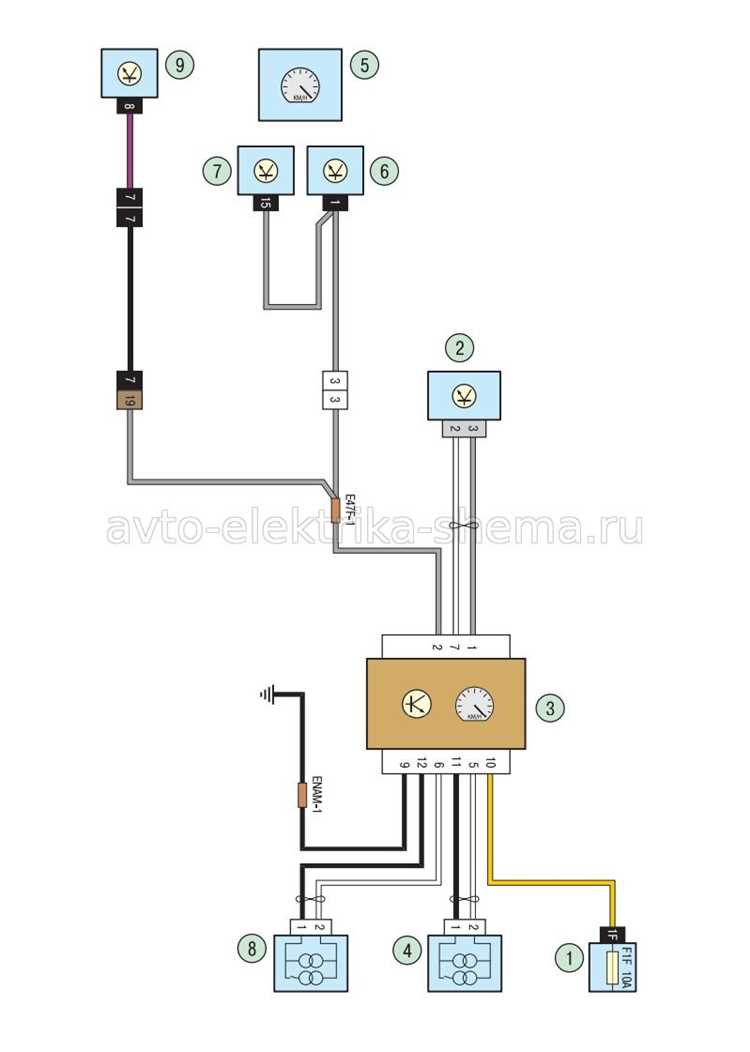

Схема подключения устройства кислородного состава
Подключение кислородного сенсора требует точности и грамотного подхода. Рассмотрим порядок соединений, чтобы обеспечить его корректную работу.
Заземляющие провода должны соединяться с общим заземлением автомобиля. Плохой контакт может привести к ошибкам в работе устройства. Перед соединением рекомендуется очистить поверхности контактов от оксидов и загрязнений.
Проверка полярности подключения поможет избежать проблем. Убедитесь, что отрицательный и положительный контакты не перепутаны. После завершения подключения проведите тестирование системы. Убедитесь, что индикаторы на приборной панели не сигнализируют о неполадках.
Для более точной диагностики следует использовать специализированное оборудование. Это позволит убедиться в корректности функционирования кислородного анализа. Подобный подход позволит существенно продлить срок службы устройства и улучшить эффективность работы мотора.
Типы датчиков, используемых в автомобиле
Автомобили данного бренда используют несколько типов сенсоров для контроля работы двигателя и снижения выбросов. Эти устройства можно разделить на несколько категорий, в зависимости от их функциональности и принципа действия.
- Лямбда-сенсоры
- Тепловые. Используются для мониторинга соотношения воздуха и топлива.
- Твердые. Обеспечивают более точные данные на различных режимах работы двигателя.
- Температурные сенсоры
- Охлаждающей жидкости. Контролируют температуру охлаждающей жидкости для оптимизации работы системы.
- Выходящих газов. Служат для определения уровня нагрева в выпускной системе.
- Датчики давления
- Топливные. Следят за давлением в системе подачи топлива.
- Масляные. Обеспечивают информацию о давлении масла в системе смазки.
Каждый тип имеет свои особенности и требования к эксплуатации. Например, лямбда-сенсоры требуют регулярной проверки на загрязнение и работоспособность, особенно при увеличенных пробегах.
Выбор подходящего устройства имеет значение. Рекомендуется использовать оригинальные компоненты или сертифицированные аналоги, чтобы избежать проблем с системой управления двигателем.

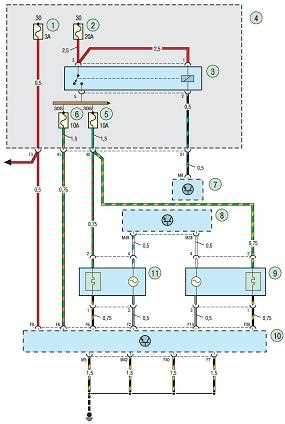

Проблемы с электропроводкой устройства
Неисправности в проводке могут вызывать некорректную работу системы управления двигателем. Часто проблемы связаны с короткими замыканиями, коррозией соединений и потерей контакта. Рассмотрим основные неисправности и способы их устранения.
| Проблема | Описание | Решение |
|---|---|---|
| Короткое замыкание | Часто возникает из-за поврежденной изоляции, что приводит к сбоям в работе блока управления. | Необходимо визуально проверить проводку на предмет механических повреждений и использовать мультиметр для проверки цепи. |
| Коррозия соединений | Окисление контактов приводит к повышению сопротивления и сбоям в сигнале. | Очистите соединения специальным средством для удаления ржавчины и нанесите антикоррозийный состав. |
| Потеря контакта | Выявляется при проверке работоспособности системы. Сигналы могут меняться в зависимости от вибраций. | Необходимо заново подключить разъемы и убедиться в их надежной фиксации. |
| Неисправность проводов | Износ или повреждения проводов могут вызвать перебои в передаче данных. | Замените поврежденные участки проводов на новые, соблюдая цветовую маркировку. |
При возникновении проблем с управлением мощностью двигателя важно проводить регулярную диагностику. Проверяйте все соединения и состояние проводки, чтобы предотвратить возможные неисправности и продлить срок службы системы.
Коды ошибок, связанные с O2-сенсором
При работе с автомобилями можно столкнуться с различными кодами неисправностей, связанными с сенсорами, обеспечивающими контроль за составом выхлопных газов. Наиболее распространенные коды, указывающие на проблемы, включают P0130, P0131, P0132 и P0133.
Код P0130 сигнализирует о некорректной работе главного сенсора. Это может быть вызвано загрязнением, неполадками в проводке или даже повреждением самого устройства. Рекомендуется проверить соединения и очистить контактные группы.
P0131 говорит о низком уровне сигнала. Возможно, есть проблемы с обогревом сенсора или его загрязнением. Важно проверить систему нагрева и провести диагностику производительности устройства.
Kод P0132 указывает на высокий уровень сигнала. Здесь следует обратить внимание на электрическую цепь и возможные утечки воздуха, так как они могут искажать данные о соотношении топливо-воздух. Контроль герметичности системы – важный этап.
P0133 связан с медленным откликом. Подобное может происходить из-за использования неоригинальных частей, которые не соответствуют стандартам. Здесь потребуется замена на качественное оборудование для достижения необходимой реакции.
Общая практика диагностики включает проверку питания, заземления и состояния проводов, а также поиск утечек в системе впуска и выпуска. Устранение этих неисправностей позволит избежать повторного возникновения ошибок и повысить эффективность работы мотора.
Инструменты для диагностики устройства кислорода
Для проверки работоспособности кислородного сенсора необходим ряд приборов и инструментов. Правильный набор инструментов позволяет точно выявить неисправности и провести необходимые тесты.
- Мультиметр – основной инструмент для измерения напряжения, сопротивления и тока. С его помощью можно проверить, соответствует ли выходное напряжение сенсора заданным параметрам.
- Осциллограф – позволяет визуализировать электрические сигналы в реальном времени. С помощью этого устройства можно оценить форму сигнала и его стабильность.
- Диагностический сканер – специализированный прибор для работы с бортовыми системами автомобиля. Он позволяет считать коды ошибок, выдаваемые ЭБУ, и предоставляет информацию о работе всех сенсоров.
- Тестовый адаптер – используется для подключения модуля к диагностическому оборудованию. Упрощает связь между сенсором и сканером.
При проведении диагностики важно учесть следующие аспекты:
- Проверка соединений и проводки на наличие повреждений и коррозии.
- Тестирование работы нагревательного элемента сенсора, если таковой имеется.
- Оценка состояния выхлопной системы, поскольку утечки также могут влиять на показания.
Используя эти инструменты, можно значительно упростить процесс диагностики и повысить вероятность точного обнаружения проблемы.
Замена сенсора: пошаговая инструкция
Подготовьте необходимые инструменты: ключи с насечками, головки, отвертки. Позаботьтесь о среднем или высоком температурном датчике для комфортной работы. Проверьте, что двигатель остыл перед началом.
Первым делом отсоедините отрицательный провод от аккумулятора. Это предотвратит случайное замыкание во время замены. Найдите место расположения сенсора: обычно он находится на выпускном коллекторе или под ним.
С помощью ключа или головки открутите крепежные болты, удерживающие устройство. Будьте осторожны, чтобы не повредить резьбу. Если болты закисли, используйте проникающее масло и оставьте на несколько минут для размягчения.
После снятия старого элемента обязательно проверьте состояние уплотнительных колец и прокладок. При наличии повреждений замените их, чтобы предотвратить утечки.
Установите новый сенсор на место, закрутите крепления до упора. Избегайте чрезмерных усилий, чтобы не нарушить резьбу. Убедитесь, что детали хорошо совмещены.
Подключите проводку к новому элементу, следуя первоначальной схеме соединения. Включите аккумулятор и запустите двигатель. Проверьте, не возникает ли ошибок на приборной панели.
Закончите процесс, закрыв капот и убрав инструменты. Следите за работой автомобиля в течение нескольких дней, чтобы убедиться, что замена прошла успешно и новый элемент функционирует должным образом.
Настройки ЭБУ после замены устройства
Калибровка нового устройства требует внимательного подхода. Возможно, потребуется провести диагностику с помощью сканера, чтобы убедиться, что все параметры соответствуют спецификациям производителя. Некоторые модели авто допускают автоматическую адаптацию, в то время как другим может понадобиться ручная настройка.
Важно учесть, что некоторые машины требуют выполнения процедуры обучения. Это может включать езду в различных режимах (город, трасса), чтобы блок управления корректно воспринимал новые данные устройства. Проверьте, нет ли необходимости в выполнении дополнительных манипуляций, например, сброса адаптивных параметров.
После финальных настроек рекомендуется провести тестирование автомобиля на моторном стенде или в условиях реальной эксплуатации. Обратите внимание на динамику разгона и стабильность холостых оборотов. Любые отклонения могут сигнализировать о необходимости повторной калибровки.
Не игнорируйте обновления программного обеспечения ЭБУ, которые иногда предлагает производитель. Это может значительно повысить стабильность работы элементов управления.
Советы по обслуживанию кислородного сенсора
Проверка подключения: Регулярно осматривайте соединения и контакты. Коррозия или плохой контакт могут привести к сбоям в работе. Убедитесь, что все разъемы чистые и надежно закреплены.
Чистка системы выхлопа: Накопление отложений в системе может повлиять на функционирование сенсора. Используйте специальные чистящие средства для удаления нагаров и других загрязнений. Это предотвратит блокировку и улучшит работу.
Контроль температуры двигателя: Слишком высокая температура способствует быстрому износу. Следите за показателями на приборной панели; в случае перегрева проверьте систему охлаждения.
Замена фильтра: Забитый воздушный фильтр может привести к неправильной работе. Регулярно заменяйте его согласно рекомендациям производителя. Это гарантирует надлежащую подачу воздуха к двигателю.
Тестирование на ошибки: Используйте диагностическое оборудование для выявления ошибок в работе системы. Своевременная диагностика поможет избежать проблем до их появления.
Квалифицированный осмотр: При возникновении подозрений на неисправность обратитесь к специалистам. Профессиональная проверка может выявить скрытые проблемы, требующие внимания.
Замена компонента: Если сенсор вышел из строя, не затягивайте с его заменой. Используйте детали, рекомендованные производителем, чтобы обеспечить совместимость и надежность.
