Рекомендация по подбору: выбирайте компоненты по каталожному коду модели G15 или по параметрам в техспецификации: номинальная жёсткость в Н/мм должна соответствовать заводской, свободная длина и количество витков – совпадать с оригиналом. Для автомобиля с пробегом свыше 100 000 км рассматривайте комплект, включающий опорные чашки и отбойники вместе с витковыми элементами.
Технические проверки перед монтажом: измерьте свободную длину снятых элементов и дорожный просвет (расстояние от кромки арки до поверхности шины). Если новая деталь не длиннее снятой как минимум на 10 мм или падение дорожного просвета превышает 20 мм относительно заводского – замена пары оправдана. Визуально осмотрите коррозию, трещины и целостность седел.
Безопасность работ: применяйте стяжки пружин с рабочей нагрузкой не менее 2 тонн, фиксируйте машину на подъёмнике или подставках, снимайте колёса и снимайте крепления только при полностью разгруженном подвесе. Меняйте сопутствующие элементы (опоры, изоляторы) в одной операции, чтобы избежать преждевременного износа новых витков.
Краткий порядок действий: 1) зафиксировать авто; 2) снять колесо и снять элементы крепления амортизатора; 3) аккуратно сжать виток стяжками; 4) заменить витковый элемент и уплотнения; 5) собрать в обратной последовательности; 6) затянуть крепёж по моментам из официального мануала. После сборки – проверить отсутствие посторонних шумов и выполнить развал?схождение.
Контроль после установки: проехать пробную дистанцию 50–100 км, затем снова проверить моменты затяжки всех болтов и величину дорожного просвета. При отклонениях более 10–15 мм или появлении стуков – вернуть на стенд для диагностики. Храните старые детали до окончательной проверки, чтобы сравнить геометрию и поведение машины.
Замена задних пружин Nissan G15 – план работ
Подготовьте комплект новых витковых элементов (артикул или размеры: G15 – OEM/аналоги), две затяжные стяжки для спиралей, съемник стойки, динамометрический ключ 10–150 Н·м, головки 14/17/22 мм, проникающую смазку, мягкие распорные подкладки и подставки под автомобиль.
Шаг 1: Поднимите машину домкратом, установите на опоры по штатным точкам задней оси, снимите колесо; время – 10–15 минут на сторону.
Шаг 2: Ослабьте и снимите нижние крепления амортизатора (головка 17/22 мм) и стойки стабилизатора при необходимости; прикипевшие болты предварительно обработайте WD?40 и дайте выстояться 10 минут. Ориентировочный момент затяжки при сборке: нижний болт стойки – 110 Н·м, верхняя гайка амортизатора – 47 Н·м.
Шаг 3: Дайте подвеске свободно опуститься до положения, при котором спираль можно зафиксировать стяжками; установите стяжки симметрично по витку и стяните до плотной фиксации (не перетягивайте). Используйте два стяжных хомута, проверяйте равномерность натяжения каждые полоборота – время 10–20 минут.
Шаг 4: Снимите опорные чашки и резиновые демпферы; осмотрите их на трещины и износ. При износе – заменить. Очистите посадочные места от ржавчины щеткой по металлу и нанесите тонкий слой антикоррозийного состава или смазки.
Шаг 5: Снимите старый виток (аккуратно ослабив стяжки) и установите новый в той же ориентации: большая катушка вниз/малый конец в направлении фиксирующей выточки – проверьте совпадение с метками на чашке. Новую резиновую прокладку и верхний демпфер обязательно заменить вместе с элементом.
Шаг 6: Снимите стяжки, поверните подвеску руками, чтобы виток сел в чашку ровно; установите амортизатор и затяните болты по моментам: верхняя гайка – 47 Н·м, нижний болт – 110 Н·м. При отсутствии заводских данных допускается диапазон ±10 % от указанных значений.
Шаг 7: Соберите остальные элементы, установите колесо и опустите автомобиль на землю. Проведите контрольную прокатку: два покачивания для усадки подвески, затем повторная проверка моментов затяжки всех болтов после 50–100 км пробега.
Контроль и дополняющие работы: проверка геометрии схождения/развала после монтажа (рекомендуется регулировка при изменении высоты кузова), осмотр крепежа на коррозию, замена сальников амортизатора при подтекании. Ориентировочное время на обе стороны при среднем уровне подготовки – 1.5–2.5 часа.
Распространённые проблемы и решения: заедание болтов – нагреть и повторно распылить проникающую смазку; деформированные чашки – заменить; неправильная установка витка – проявляется шумом и неравномерной просадкой, устранить повторной установкой или заменой уплотнений.
Определение износа задних пружин по провисанию и крену кузова
Рекомендация: если статическое провисание по кормовой оси превышает 15 мм от заводской высоты или поперечный перекос между сторонами больше 10 мм – необходима срочная смена спиральных элементов и проверка амортизаторов.
- Подготовка: автомобиль на ровной горизонтальной площадке, шины на рабочем давлении, багажник пуст, отметить уровень топлива и фиксировать состояние нагрузки (водитель/пассажиры отсутствуют).
- Статическое измерение:
- Измерьте от центра колеса до кромки арки (или от фиксированной точки кузова до оси) на обеих сторонах – Lл и Lп, замер проводить по вертикали с рулеткой или рейкой.
- Вычислите среднюю высоту Lср = (Lл + Lп)/2 и поперечный перекос ? = |Lл ? Lп|.
- Интерпретация результатов:
- Если Lср ниже заводской на 15–30 мм – снижен ресурс спиральных элементов; при снижении >30 мм – износ выражен сильно.
- Если ? > 10 мм – асимметрия (перекос) указывает на локальный износ или повреждение одной стороны; ? > 20 мм – требуется немедленная замена проблемной стороны.
- Нагрузочный тест:
- Положите в багажник контролируемую массу (например, 75 кг) строго по центру задней части, повторите измерения Lл и Lп.
- Дополнительное провисание ? = Lср (нагрузка) ? Lср (пустой). Ожидаемая величина для компактных хэтчбеков обычно 15–35 мм при 75 кг. Если ? > 35 мм – элементы заметно ослаблены.
- Оценка жесткости (приближённо):
- Рассчитайте эквивалентную жёсткость k = ?F / ?, где ?F – приложенная сила в ньютонах (масса ? 9.81), ? – дефлектация в метрах. Пример: 75 кг > ?F = 735.75 Н; при ? = 0.030 м > k ? 24 525 Н/м.
- Типичный диапазон для малолитражных автомобилей по кормовой оси: 20 000–50 000 Н/м. Если измеренное k < 0.7 ? заводского значения – ресурс фактически исчерпан.
- Поведенческие признаки на дороге:
- Увеличенный крен при манёврах, сильное проседание при загрузке багажника, постукивания или ударные толчки при преодолении неровностей – дополнение к измерениям; при их наличии действовать по результатам замеров.
- Визуальная проверка: коррозия витков, трещины, неравномерный зазор между витками, следы контакта витков между собой – служат подтверждением потери работоспособности спиральных элементов.
Визуальная проверка на трещины, коррозию и деформацию витков
Проверяйте витые элементы подвески под ярким светом и с лупой 10?: любые линейные трещины по длине проволоки считаются дефектом и делают элемент негодным для эксплуатации.
Очистите поверхность щеткой по металлу и обезжирьте растворителем (ацетон или уайт-спирит). Осмотрите зоны опоры и места контакта с чашками – сколы покрытия, местное оголение металла и борозды чаще всего служат источником дальнейших повреждений.
Дефектоскопия красителем: нанесите проникающий краситель, выдержка 10–30 минут, удалите излишки, нанесите проявитель и осмотрите под дневным или ультрафиолетовым светом. Появление яркой линии вдоль витка – однозначное указание на нарушение целостности металла.
Критерии коррозии: поверхностная ржавчина без заметной потери сечения допускается; глубокая коррозия с ямками глубиной ?1 мм или локальным уменьшением диаметра проволоки более 15% делает элемент непригодным. Измеряйте диаметр штангенциркулем с точностью 0,01 мм в нескольких точках и сравнивайте с заводскими данными или с зеркальным новым экземпляром.
Оценка деформации: неравномерный шаг витков, соприкосновение соседних витков в нагруженном положении, изгибы на плоскость более 5° или укорочение свободной длины относительно опорного эталона на >10 мм свидетельствуют о потерянной упругости и недопустимы.
Проверяйте торцевые участки и места приварок/концов витков на наличие концентраторов напряжений – трещины чаще появляются там. Проведите пальцем вдоль поверхности: ощутимые заусенцы, острые кромки или щели указывают на внутренние дефекты.
Документируйте обнаруженные дефекты фотографиями с масштабом и замерами: трещина (длина, положение), глубина коррозионных ям, изменение диаметра, укорочение свободной длины. По результатам измерений принимайте решение об изъятии элемента из эксплуатации и установке нового компонента.
Подбор заменителей по VIN, высоте и шагу витков
Подбирайте аналог по VIN в официальной EPC или у дилера, затем сверяйте комплект по фактическим параметрам: свободная длина (L), наружный диаметр (D), диаметр проволоки (d), число рабочих витков (n) и шаг витка (p).
Алгоритм: 1) по VIN получите OEM-номер и артикул; 2) найдите кросс?номера в каталоге производителя амортизации или у крупных поставщиков (EPC, Partslink, Autodoc); 3) запросите у продавца точные размеры и паспорт жёсткости (N/mm); 4) сравните данные с замерами снятого элемента.
Как измерять: свободную длину меряйте на снятом элементе без нагрузки с точностью ±1 мм; диаметр проволоки – микрометром; наружный диаметр – штангенциркулем; число рабочих витков – исключая впускные/огибающие петли; шаг витка – расстояние между центрами соседних витков (мм).
Допуски при подборе: d – совпадение ±5%; D – ±3%; L – ±10 мм или ±3% (по большей мере); n – должно быть одинаковым; p – ±2 мм. Разница свободной длины между левым и правым элементом не более 3 мм; разница жёсткости не более 5–10%.
Проверка жёсткости: если паспорт жёсткости отсутствует, вычислите приблизительное значение по формуле k = (G·d4)/(8·n·D3), где G ? 79.3·10^9 Па, d и D в метрах. Пример: d=10 мм, D=120 мм, n=6 даёт k ? 9.6 Н/мм. Подбирайте аналог с расхождением не более 10% от исходной величины.
Материал и покрытие: требуйте стальную проволоку класса SiCr или 50CrV, термообработку и антикоррозионное покрытие (порошок или цинк). При отсутствии маркировки отказывайтесь – риск преждевременного проседания.
Совместимость и установка: используйте детали с тем же OEM?номером или с документированной таблицей кроссов; запрещено смешивать элементы разных жёсткостей на одной оси; при монтаже меняйте резиновые опоры и шайбы, проверьте центрирование и совпадение шага витков по месту.
Необходимые инструменты и специальные приспособления для G15
Используйте гидравлический подкатной домкрат 2–3 т и две опоры (стойки) с номиналом не менее 2,5 т каждая для надёжной фиксации кузова при работах с подвеской.
Телескопические подпорки / домкраты под рычаг: малый подставной поддомкрат или трансмиссионная опора для поддержки нижнего рычага при раскреплении креплений.
Струбцины для сжатия витков: пара регулируемых стяжек со шпилькой или специализированный компрессор стоек – валик с двухсторонней фиксацией; диаметр захвата 30–70 мм, шаг резьбы M10–M12, с защитными наконечниками.
Набор головок и трещотка 1/2′ и 3/8′: метрические головки 10–24 мм, глубокие и обычные, удлинители 75–300 мм, карданный шарнир для доступа к труднодоступным болтам.
Гайковёрт 1/2′ (пневмо/электро): для быстрого откручивания колесных гаек и креплений; комплект приводов 17, 19, 21 мм. Иметь под рукой рожковый ключ того же размера для контроля затяжки при сборке.
Гайковёрт-моментный (крутящий момент): динамометрический ключ 40–200 Н·м с сертификацией; диапазон от 20 до 200 Н·м покрывает большинство моментов затяжки узлов задней части подвески. Проверяйте значения по сервисной документации G15.
Рычаг-лом и монтажная лопатка: стержневой крюк или монтажная лопатка для выведения сайлентблоков и подгонки посадочных мест; резиновый молоток для бережного постукивания.
Проникающая смазка и щётка по металлу: состав на основе водо- и хлорсодержащих растворителей для удаления ржавчины, щётка-крацовка для зачистки резьбы перед сборкой.
Фиксатор резьбы и антикоррозийная смазка: фиксатор средней фиксации (например, Loctite 243) для болтов подвески и молибденовая/литиевая смазка для направляющих и седел – наносите по инструкции производителя.
Защитное снаряжение: защитные очки, перчатки с маслостойкой поверхностью, подпорные клинья под колёса, рабочая подстилка или смотровой ящик.
Документация и метки: сервисная книга G15 или распечатанная таблица моментов затяжки, маркер для нанесения контрольных меток на болты и шайбы перед разборкой.
Примечание: при отсутствии опыта используйте подъёмный подрамник или подъемник, и сверяйте моменты затяжки и порядок сборки по официальной инструкции модели G15.
Подготовка автомобиля: подъём, опоры и проверка стоянки
Перед подъёмом затянуть стояночный тормоз, зафиксировать передние колёса клиньями, коробку – «P» для автомата или 1?я передача для механики.
- Поверхность: ровная, твёрдая площадка (асфальт или бетон), уклон не более 2°; при гравии – подложить лист стали/доски под домкрат и подставки.
- Инструменты и расчёт грузоподъёмности: напольный гидравлический домкрат 2–3 т, две стойки?подставки 2 т каждая, вспомогательный малый домкрат под рычаг/ступицу, динамометрический ключ 40–200 Н·м, клинья для колёс.
- Порядок ослабления колесных гаек: ослабить до подъёма (на 1–2 оборота) штатным ключом при полностью опущенном автомобиле.
- Выбор точки подъёма: центр задней поперечины кузова или усилённая опора подрамника; при наличии балки торсионной балки – под центральной участком балки. Точка должна быть металлической и цельной, избегать пластиковых накладок и ирокоррозированных участков.
- Подъём: поднять до отрыва колеса от земли на 50–80 мм – этого достаточно для установки подставок и предотвращения комфорта седлового провисания. Высота подъёма измеряется от поверхности до нижней кромки шины.
- Установка подставок: две стойки под лонжероны/поперечную балку слева и справа на одинаковом расстоянии от центра; установить на жёсткие точки, затем медленно опустить на подставки. Проверить отсутствие перекоса и просадки более 5 мм при нагрузке.
- Поддержка узла: маленьким домкратом под площадку ступицы/нижний рычаг зафиксировать кулак, снять нагрузку с витковых элементов перед демонтажем крепёжных деталей.
- Контроль устойчивости: ручная проверка – попытаться сдвинуть автомобиль, стоя на безопасном расстоянии; отсутствие люфта и скольжения подставок подтверждает правильность установки.
Рекомендуемые значения и параметры:
- Момент затяжки колесных болтов после опускания: 100–120 Н·м (проверять по мануалу модели G15).
- Минимальная грузоподъёмность каждой подставки: 2 т; запас прочности 1,5–2? на ось.
- Рекомендуемый запас подъёма домкрата: не менее 150 мм от начальной точки для удобства установки подпорки и работы с подвеской.
Проверочные действия перед началом работ: убедиться, что стояночный тормоз зафиксирован, подставки расположены симметрично, дополнительный домкрат под ступицей зафиксирован, инструмент под рукой. При малейшем сомнении в точках опоры – свериться с заводским руководством по ремонту G15.
Последовательность снятия заднего колеса и доступа к пружине
Опирайте домкрат под заводскую проушину кузова и сразу устанавливайте две страховочные стойки под опорные площадки – работать при опоре только на домкрат запрещено.
1. На стоящем автомобиле ослабьте гайки колеса на 1–2 оборота ключом на 19–21 мм; не снимая полностью. Подложите противоскаты под передние колеса и включите ручной тормоз.
2. Поднимите кормовую часть машины домкратом за указанную в мануале точку (сзади, рядом с колесной аркой). Установите стойки под раму или усиленную кочку кузова; опустите машину на стойки, проверьте жесткость опоры.
3. Снимите полностью гайки и демонтируйте колесо со ступицы. При тугом снятии ударами по ободу колеса действуйте молотком через деревянную рейку, чтобы не повредить диск.
4. Для получения свободного доступа к витковому упругому элементу отсоедините тормозной суппорт и подвесьте его на проволоке к кузову, не допуская натяжения тормозного шланга. Если установлены барабаны – снимите барабан и освободите трос стояночного тормоза.
5. Ослабьте нижний болт амортизатора на 1–2 оборота, не снимая его полностью; при необходимости опустите узел ступица/рычаг вниз на 10–25 мм, чтобы снять преднагрузку с виткового элемента и обеспечить свободный доступ снизу. При ограниченном ходе используйте домкрат под поворотный рычаг для контроля опускания.
6. Для извлечения упругого витка демонтируйте крепления верхней опоры (часто пластиковая крышка в арке) и снимите фиксирующие скобы/кронштейны. Перед окончательным извлечением убедитесь, что конструкция полностью разгружена и не держит нагрузку – при подъёме амортизатора надёжно зафиксируйте его.
7. При обратной сборке соблюдайте момент заворачивания шпилек и болтов по таблице ниже; сначала затяните вручную, затем – динамометрическим ключом по указанной очередности, посадив машину на колёса перед финальным моментом для корректной усадки элементов.
| Операция | Инструмент / момент затяжки |
|---|---|
| Ослабление/затяжка колесных гаек | Ключ 19–21 мм – 100–120 Н·м |
| Болт нижнего крепления амортизатора | Ключ 17–19 мм – 80–110 Н·м |
| Гайка верхней опоры амортизатора | Ключ 14–17 мм – 35–50 Н·м |
| Болты крепления тормозного суппорта | Ключ 12–14 мм – 25–40 Н·м |
| Инструменты | Домкрат 2 т, страховочные стойки, динамометрический ключ 20–150 Н·м, набор воротков и торцевых ключей, проволока для подвеса суппорта, молоток и деревянная прокладка |
Правильное использование стяжек/компрессора для пружин
Используйте по два внешних стяжных хомута с номиналом не менее 2 т на хомут, резьба M12–M16, длина захвата минимум 40 мм; устанавливайте хомуты напротив друг друга через 180° по окружности витка.
Перед началом зафиксируйте машину на ровной площадке на клиньях, поднимите корпус так, чтобы колёсный узел имел небольшой ход, и подоприте нижний рычаг гидравлическим домкратом – опора должна нести вес при демонтаже детали; не держите узел вручную.
Стягивайте поочерёдно: по 1/4–1/2 оборота на каждую стяжку, далее снова по второй; контролируйте синхронность хода до тех пор, пока верхняя гайка стойки не ослабнет свободно ключом. Избегайте односторонней компрессии – это может сорвать резьбу или деформировать виток.
Проверяйте визуально: трещины, плоские зоны витков, коррозия, изношенные крюки стяжек – при любом дефекте стяжки подлежат замене. Конструкция стяжек изогнута под виток; не используйте самодельных кронштейнов и не применяйте молоток для добивания деталей.
При отворачивании верхней гайки используйте торцевой ключ и динамометрический ключ для финальной затяжки по регламенту производителя подвески; типичные ориентиры для легковых авто – 35–80 Н·м в зависимости от конструкции, но ориентируйтесь на сервисный мануал. Заворачивайте окончательно с подвешенной нагрузкой (нижний рычаг нагружен или машина опущена на колёса).
Освобождение стяжек выполняйте по очереди: не более 3–5 оборотов на одну стяжку, затем чередуйте; контролируйте центровку опорного диска и отсутствие смещений элемента относительно амортизатора. После установки заменяйте все крепёжные элементы и резиновые опоры при наличии следов сжатия или деформации.
Проверка после работ: визуальный осмотр посадочных мест, момент затяжки по мануалу и тестовый пробег 100–200 км с повторной контролировкой креплений и отсутствия посторонних шумов.

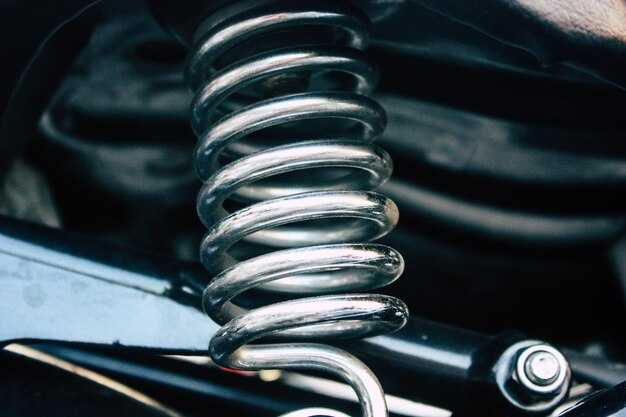

Пошаговый демонтаж старой пружины и установка новой
Перед началом зафиксируйте кузов на подставках; поднимите автомобиль домкратом так, чтобы колесо имело свободный ход не менее 50 мм, затем снимите колесо.
1. Подготовка инструментов: домкрат 2–3 т, подставки под кузов, подпорный домкрат под рычаг/балку, компрессор витков (стяжка витков) с двумя крюками, набор головок 10–24 мм, торцевой ключ 1/2′, трещотка, удлинитель, отвертки, проникающая смазка, фиксатор резьбы, динамометрический ключ.
2. Поддержка конструкции: установите подпорный домкрат под нижний рычаг или опору балки, поднимите так, чтобы подвеска держалась на домкрате, а не на стяжке витков – это снизит риск внезапного выстрела детали при снятии креплений.
3. Снятие амортизаторного узла: ослабьте и снимите нижний болт амортизатора, затем верхние крепления опоры. Если доступ ограничен – нанесите проникающую смазку за 10–15 минут до откручивания. Держите амортизатор рукой при выкручивании, чтобы он не сорвал резьбу.
4. Сжатие витков: установите компрессор витков симметрично на 180° друг от друга, закрутите до исчезновения натяга между витком и седлом (обычно 20–30 мм перемещения компрессора). Контролируйте равномерность: поочерёдные повороты по 1/4 оборота на каждой стяжке.
5. Демонтаж витка: после снятия натяга выньте уплотнители/изоляторы и аккуратно извлеките виток. Осмотрите седла, резиновые чашки, опорный подшипник и верхнюю чашку на трещины, деформацию и износ; при наличии дефектов замените комплект опор.
6. Подготовка нового элемента: сравните новый виток с демонтированным по высоте и диаметру; нанесите антикоррозийный состав на контактные поверхности седел; установите новые резиновые изоляторы по направлению маркировок (метка ‘UP’ вверх) или по форме седла.
7. Установка и расслабление стяжки: установите виток в седла, зафиксируйте компрессором до равного положения, затем медленно (по 1/4 оборота на каждой стяжке) расслабьте натяг, пока виток не сядет в свои посадочные места. Проверьте центровку витка в чашках – зазоры по кругу не должны превышать 2–3 мм.
8. Сборка амортизатора и затяжка болтов: сначала закрутите верхние крепления до лёгкого усилия, затем нижний болт амортизатора. Окончательную затяжку выполняйте при положении подвески, близком к рабочему (опустите автомобиль на колёса либо поддержите кузов до расчётной высоты на подставках).
9. Контроль моментов и проверки: после фиксации опустите автомобиль на уровень, проедьте 1–2 км при небольшой скорости, затем повторно проверьте моменты затяжки и отсутствие люфтов, проверьте швы тормозных шлангов и проводки на натяжение.
| Деталь / операция | Инструмент / размер | Рекомендации |
|---|---|---|
| Нижний болт амортизатора | 17–21 мм, 1/2′ трещотка | Затянуть в диапазоне 90–140 Н·м; уточнить по мануалу модели G15 |
| Верхняя гайка опоры | 14–17 мм | Затянуть 30–60 Н·м, использовать фиксатор резьбы при необходимости |
| Компрессор витков | универсальный | Использовать исправный инструмент, проверять равномерность сжатия |
| Подпорный домкрат | 2–3 т | Устанавливать под рычаг или балку, не под сам виток |
Контролируйте состояние всех резиновых деталей, не экономьте на стяжке витков и моменте затяжки: неправильная затяжка или перекос при снятии/установке приводит к ускоренному износу и шумам.
Контроль и указание моментов затяжки для крепежа подвески
Затягивайте крепёж в три этапа: предварительная посадка от руки, затем половинный момент, окончательная затяжка по указанным значениям, после пробега 100–200 км – контроль и при необходимости дожим.
Ориентир для модели G15 (значения в Н·м): верхние болты стойки амортизатора 30–50; нижний болт стойки к кулаку 100–140; болт крепления рычага продольного 120–160; болт поперечного рычага 100–140; болт шаровой опоры/сошки 80–120; гайка ступицы/полуоси 200–260 или по угловому моменту, если указан; болты крепления балки/подрамника к кузову 70–120; болты кронштейна стабилизатора 35–65; стойки стабилизатора (шарнир) 30–50. Точные значения сверяйте с ремонтной документацией для конкретной модификации G15.
Техника контроля и порядок работ: 1) очистите резьбу и прилегающие поверхности; 2) нанесите смазку или фиксатор только там, где это предписано документом; 3) выполняйте предварительную затяжку в положении рабочей нагрузки (подвеска в нормальном положении) – при необходимости сжать узел до штатного хода перед затяжкой рычагов; 4) используйте калиброванный динамометрический ключ, шаг затяжки – сначала 30–50% от номинала, затем 100% по таблице; 5) для болтов с контролируемым угловым моментом сначала затяните до указанного предварительного момента, затем доведите на угол (градусы) по спецификации.
Контроль после операции: проверьте моменты повторно через 50–100 км пробега и зафиксируйте результаты в журнале работ; визуально осмотрите шайбы, метки совмещения и наличие люфтов; при обнаружении течи, деформации или смещённых меток – демонтируйте и замените повреждённый крепёж.
Техника безопасности и предупреждения: не применяйте ударный инструмент для окончательной затяжки; не превышайте рекомендованные моменты; при затяжке крупных узлов (ступица/полуось) используйте момент и/или угол по заводской инструкции; при использовании фиксатора подбирайте класс прочности в соответствии с документом на деталь.
Осмотр и замена сопутствующих деталей: амортизатор, опоры, втулки
При смене упругих элементов на автомобиле G15 меняйте амортизатор, верхнюю опору, буфер хода и резиновые втулки комплектом; не ставьте новый один элемент вместе со старыми изношенными деталями.
Осмотр амортизатора: отсутствие масляных потеков на корпусе и штоке; шток без задиров и коррозии; при ручной проверке – после сжатия должен последовать одно резкое возвратное движение и гашение колебаний (более двух колебаний – износ демпфера). Замена при обнаружении внешних потёков, скрипа или излишней раскачки на дороге.
Опоры (верхние чашки): резиновая часть без трещин глубиной >2 мм и без сжатия >10% толщины; подшипник опоры (если есть) вращается свободно, без заеданий и люфтов более 1 мм. При коррозии монтажной поверхности – под замену.
Втулки и сайлентблоки: боковой люфт контрольным рычагом – допустимый ход по резине до 3 мм, больше – менять. Трещины по окружности, расслоение или масляные пятна на резине – критерий для новой втулки.
Крутящие моменты при сборке (ориентировочно): гайка верхней опоры 30–50 Н·м, болт нижнего крепления амортизатора 70–100 Н·м, стойки стабилизатора 35–50 Н·м. Использовать динамометрический ключ; болты резьбы в пластифицированных втулках менять на новые.
Порядок действий: поднять автомобиль, зафиксировать на подставках; снять колесо; снять нижнее крепление амортизатора и опустить корпус; сжать упругий элемент компрессором, демонтировать верхнюю опору и буфер хода; установить новые опоры/втулки/буферы – сборка в обратном порядке, момент затяжки по мануалу.
Рекомендуемые детали при каждой смене упругих элементов: верхняя опора с подшипником, буфер хода, изолятор чашки (резиновая проставка), комплект резиновых втулок к рычагам и новые крепёжные элементы (гайки/шпильки). Не реиспользовать резиновые изоляторы с заметным старением.
Специальные приёмы: при закисших резьбах – обработать проникающей смазкой и прогреть феном до 120–150 °C перед выкручиванием; при перекосе чашки – проверить геометрию распорной втулки; уплотнить кромки штока защитным колпачком.
Контроль после работ: динамометрическая проверка затяжек, тестовый пробег 15–25 км с оценкой шумов и откликов подвески, повторная проверка моментов через 100–200 км пробега.
Интервалы проверки: визуально и простукиванием каждые 20 000 км; плановая полная замена опор и втулок – при пробеге 80 000–120 000 км или при появлении признаков износа, перечисленных выше.
Проверка клиренса, углов установки и необходимости развала/схождения
Сразу после монтажа новых рессор на G15 измерьте дорожный просвет и углы: допустимая разница по высоте между левой и правой стороной – не более 8 мм; отклонение развала по каждой стороне от заводского значения – не более ±0,5°; суммарное схождение (total toe) должно находиться в пределах 0,00° ±0,20°. При выходе за эти пределы – регулировка на стенде обязательна.
Как мерить просвет: установите автомобиль на ровную горизонтальную поверхность, полный бак, пустой салон кроме водителя, запаска на месте. Измеряйте вертикальное расстояние от центра отверстия арки до оси колеса или от центра диска до кромки арки по центру колеса. Снимите показания на обеих сторонах; разница >10 мм указывает на неравномерную усадку или дефект деталей подвески. Ожидаемая типичная разница после замены элементов подвески – 10–25 мм в зависимости от жесткости и начального износа.
Контроль углов: развал – измеряется в градусах, ориентиры для компактных моделей типа G15 обычно в диапазоне ?1,0°…0,0°; отклонение более ?1,5° или положительное значение требует проверки опор, втулок балки и амортизаторов. Схождение проверяйте на стенде; если суммарный toe по осям выходит за ±0,20°, наблюдаются неравномерный износ шин или автомобиль тянет в сторону – регулировать немедленно.
Простая самопроверка без стенда: измерьте расстояние между передними кромками ободов на уровне оси и между задними кромками; разница >3 мм (на размерности 15–16′ колеса) сигнализирует о схождении вне нормы. Визуально осмотрите точки крепления рессор, шаровые опоры и резиновые втулки – люфт или деформация меняют углы установки и клиренс.
Порядок действий при подозрении на нарушение геометрии: 1) записать начальные замеры просвета и углов; 2) проехать 50–150 км и повторить замеры; 3) при повторных отклонениях ехать на официальный стенд для точной регулировки; 4) после регулировки контролировать равномерность износа шин каждые 5–10 тыс. км. Примеры типовых заводских значений и фотографии измерений доступны на авто с подробными обзорами.
Как провести тест-драйв: что проверять после замены пружин
Проехать 5–10 км при 30–50 км/ч, включая 2–3 проезда через искусственные неровности со скоростью 20–30 км/ч; сразу после этого выполнить контрольную протяжку болтов крепления и визуальную проверку тыловых элементов подвески.
- Перед выездом
- Осмотреть опоры, чашки и резиновые изоляторы на трещины и смещение.
- Проверить посадку спиральных элементов в чашках, уплотнения амортизаторов, отсутствие посторонних предметов.
- Затянуть крепления по моменту из сервисной книжки; если момент неизвестен – затянуть равномерно до плотного контакта и зафиксировать метками.
- Измерить дорожный просвет: расстояние от арки до центра колеса слева и справа, записать значения; допустимая разница ?10 мм, целевая ?5 мм.
- Во время движения (пошаговая проверка)
- Прямолинейная стабильность: разгон до 60–80 км/ч, отпускание руля на 3–5 секунд – автомобиль должен держать курс без существенных коррекций.
- Проезд неровности 1 (скорость 20–30 км/ч): отсутствие звонких ударов, долгих стуков, сильного пробоя амортизатора.
- Проезд неровности 2 (скорость 30–50 км/ч): оценить поведение на повторном прохождении – не растет ли биение или дребезг.
- Торможение с 50–80 км/ч: отсутствие заметного крена в одну сторону и вытягивания руля в сторону при торможении.
- Повороты на 40–60 км/ч: равномерность крена и отсутствие ощущения «проскальзывания» одной стороны подвески.
- Прослушивание: скрип
