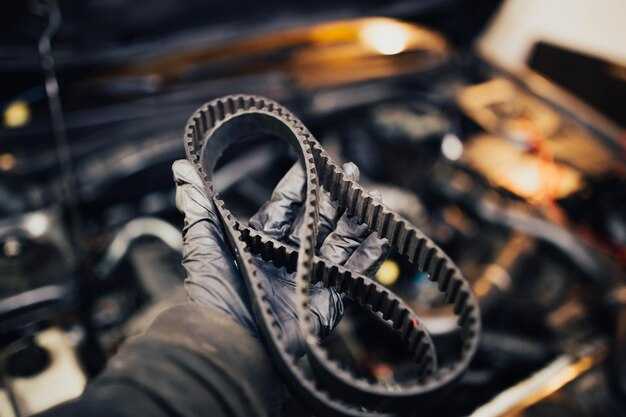

Замена ремня грм ваз 2113

Меняйте зубчатый привод газораспределительного механизма каждые 60 000 км или раз в 4 года. При обнаружении трещин на зубцах, расслоений корпуса поясов или масляных пятен на поверхности – устанавливайте полный комплект: пояс привода, натяжитель, направляющие ролики и помпу охлаждения.

Перед началом работ зафиксируйте коленчатый вал в положении ВМТ первого цилиндра; совместите метки на шкиве коленвала и шестерне распределительного вала; ослабьте натяжитель, снимите крышку привода и аккуратно демонтируйте старые детали. При установке новой комплектации пользуйтесь только чистыми поверхностями, смазку на направляющие наносите строго по инструкции производителя комплектующих.

После установки поворачивайте коленвал по часовой стрелке не менее двух полных оборотов, затем снова проверьте совмещение всех меток – расхождение более одного зубца недопустимо. Обязательно заменяйте вместе с поясом помпу, сальники коленвала и распредвала, а также опорный натяжной ролик: износ любого из этих элементов повышает риск преждевременного выхода из строя всего привода.

Используйте фирменные или проверенные аналоги (например, Gates, SKF, Dayco). Работу выполняйте с динамометрическим ключом – протяжку крепежа делайте по заводскому мануалу автомобиля. После сборки заполните систему охлаждения, прогрейте мотор до рабочей температуры, проверьте отсутствие подтёков масла и антифриза и повторно контролируйте натяжение пояса через 100–200 км пробега.

Замена ремня ГРМ ВАЗ 2113

Менять зубчатый пояс привода газораспределения каждые 60 000 км или раз в 4 года; при наличии трещин, выработки зубьев, пропуска фаз или следов масла комплект заменять без промедления и ставить новый натяжной и направляющий ролики.

Необходимые детали: зубчатый пояс высокого качества (оригинал или проверенный аналог), натяжной ролик с подшипником, направляющий ролик, при износе – водяной насос и уплотнения, комплект болтов шкивов и герметик для крышки при необходимости.

Инструмент: динамометрический ключ 0–200 Н·м, набор головок и трещотка, фиксатор распредвала/коленвала (или штифт под отверстие фиксации), съемник шкива, монтажная лопатка, маркер или кернер для меток, домкрат и упор под двигатель.

Подготовка: отключить аккумулятор, установить автомобиль на ровную площадку, снять положенные защитные кожухи, приподнять машину и зафиксировать, снять приводной ремень вспомогательных агрегатов и шкив коленвала при необходимости, выкрутить свечи зажигания для облегчения проворота вала.

Установка ВМТ: повернуть коленчатый вал по часовой стрелке до совмещения метки на шкиве с риской на блоке цилиндров; совместить метку на зубчатой звезде распредвала с маркировкой на крышке головки. Проверить отсутствие зазора между метками – это начальная позиция для монтажа нового пояса.

Снятие старого пояса: ослабить крепление натяжного ролика и снять пояс, при демонтаже отмечать положение болтов и направляющих, осмотреть подшипники роликов на люфт и шум; при наличии масла на поверхности шкива или поясе – устранить источник течи перед сборкой.

Монтаж нового комплекта: устанавливать пояс по направлению вращения мотора, натягивать рабочую ветвь так, чтобы метки коленвала и распредвала оставались совмещены; предварительное натяжение задавать вращением натяжного ролика согласно метке на корпусе ролика или инструкции к натяжителю.

Контроль натяжения: после первичной затяжки провернуть коленчатый вал на два полных оборота по часовой стрелке и снова совместить метки. Указатель натяжителя должен совпасть с контрольной риской корпуса; при несовпадении – повторить процедуру натяжения и проверку.

Моменты затяжки (ориентир): болт натяжного ролика 25–40 Н·м, болт распредвала 30–45 Н·м, болт шкива коленвала 110–140 Н·м. Точные значения уточнить по сервисной документации для конкретного двигателя перед окончательной сборкой.

Пуск и проверка: после сборки включить зажигание и завести двигатель, прослушать на предмет посторонних звуков, дать поработать на холостых 3–5 минут, погасить и через 50–100 км пробега повторно проверить натяжение и состояние креплений. Отработанный пояс утилизировать, старые подшипники и ролики не использовать повторно.

Как проверить состояние ремня: трещины, износ зубьев и деформация

Проверяйте зубчатый пояс каждые 10–15 тыс. км или раз в 6 месяцев; при продольных трещинах глубиной >0,5 мм, при потере высоты зубьев ?30% либо при явной деформации пояс подлежит немедленной установке нового элемента.

Не заводите мотор; дайте системе остыть, снимите защитный кожух, используйте фонарь и зеркало для доступа в труднодоступные места.

Визуальный осмотр: продольные и поперечные трещины – критичны. Поперечные трещины через несколько зубьев или трещины, пронизывающие рабочую поверхность до корда – неприемлемы. Поверхность с блеском (глазирование) и тёмные масляные пятна указывают на термическое или химическое разрушение.

Проверка зубьев: оцените форму гребней – если вершины округлены, сколы или отсутствуют отдельные зубцы, профиль изношен. Измерьте высоту зуба штангенциркулем: снижение более чем на 30% по сравнению с заводским образцом или уменьшение ?1 мм – основание для замены пояса.

Тест гибкости: оберните пояс вокруг толстой отвертки (радиус ?10–15 мм). Если на наружной поверхности появляются трещины при изгибе на 90° или пояс теряет упругость (не восстанавливает форму быстро), материал утратил прочность.

Проверка натяжения: нажмите в середине пролёта между шкивами усилием примерно ?1 кгс (приблизительно 10 Н). Прогиб должен быть в пределах 8–12 мм для большинства легковых двигателей. Слишком большой прогиб или свободный ход указывают на растяжение; чрезмерное натяжение приводит к преждевременному износу подшипников и разрушению пояса.

Контроль посадки на шкиве: при ручном прокручивании отмечайте соответствие меток на шкивах; проскальзывание, пропуски зубов или неплавный ход при вращении свидетельствуют о деформации или растяжении.

Осмотрите опорные элементы: ролики и натяжитель – отсутствие биения и люфта в подшипниках <0,5 мм, ровные канавки шкивов без рисок и выбоин. Подвижность натяжителя должна быть плавной; рывки и заедание ускоряют разрушение пояса.

Признаки масляного и охлаждающего загрязнения: размягчённая, липкая или увеличившаяся в ширину рабочая полоса, тёмные пятна, отслоение волокон – пояс нельзя эксплуатировать дальше.

Короткий контрольный список для принятия решения: 1) трещины глубже 0,5 мм – снять и установить новый пояс; 2) высота зубьев уменьшена ?30% или ?1 мм – заменить; 3) пропуски/отсутствие зубьев – немедленно сменить; 4) прогиб при 1 кгс >12 мм или <8 мм – отрегулировать натяжение и повторно проверить; 5) люфт подшипников роликов >0,5 мм – заменить ролики/натяжитель.

Какие запчасти и инструменты подготовить перед началом работ

Подготовьте полный комплект: новый пояс газораспределительного механизма (комплект с роликами), отдельный натяжной ролик, опорный ролик (при наличии двух роликов – оба), помпу (водяной насос) – обязательно заменить вместе с комплектом, сальники коленчатого и распределительного валов (2–3 шт.), уплотнительная прокладка крышки распредвала, приводной пояс вспомогательных агрегатов и при необходимости новый болт шкива коленвала.

Инструменты: динамометрический ключ 10–210 Н·м, трещотка 1/2′ и 3/8′, набор торцевых головок 8–24 мм (включая 13, 17, 19, 22 мм), удлинители 75–300 мм, вороток, накидные ключи 10–22 мм, шестигранники 4–10 мм, свёртка для шкива коленвала (съёмник) или универсальный съёмник шкивов, фиксатор валов (штифты/специальный притирочный ключ для блокировки меток), пассатижи и набор отвёрток (плоская и крест).

Расходники и мелкий крепёж: герметик для фланцев (нейтральный силикон), фиксатор резьбы средней прочности (Loctite 243 или аналог), медная смазка для шпонок и посадочных поверхностей, новые уплотнительные шайбы и болты там, где производитель требует одноразовые крепёжные элементы, фильтрующая салфетка и ветошь, ёмкость для слива охлаждающей жидкости и антифриз подходящего типа для последующей заливки.

Контрольные приборы и маркировка: тонкий маркер или краска для нанесения контрольных меток на шестерни и корпус, щуп или линейка для проверки провисания пояса, фонарь или прожектор для освещения рабочей зоны, магнитный контейнер для болтов. Для проверки геометрии валов – индикатор часового типа (при наличии дефекта шкива/ролика).

Организация рабочего места: домкрат и пара надёжных подставок, съёмные подкрылки или демонтажные пластины для доступа, тряпки и салфетки, перчатки, защитные очки. Перед началом слить минимум охлаждающей жидкости в подготовленную ёмкость и иметь под рукой бутылку с чистой водой и промывочным раствором для краткой промывки системы при установке новой помпы.

Как правильно подготовить автомобиль и обеспечить безопасность работ

Поставьте машину на ровную площадку, затяните стояночный тормоз и установите противооткатные упоры под колесами.

• Проверка поверхности и фиксация:
  • Ровная твердая поверхность – бетон или асфальт; избегайте наклонов и мягкого грунта.
  • Упоры под колёса – металлические или резиновые; подложите параллельно задним колёсам по одной паре.
  • Домкрат используйте только как подъёмное средство; под автомобиль устанавливайте подпорные стойки соответствующей грузоподъёмности.
• Электросистема и снятие напряжения:
  • Отключите «минус» аккумулятора, сначала сняв клемму с отрицательной клеммы.
  • После отключения подождите не менее 2 минут перед работой с датчиками и электроникой.
• Температура двигателя и охлаждающая жидкость:
  • Работать только при холодном моторе (температура блока < 40 °C) – риск ожогов и под давлением антифриза минимален.
  • При необходимости слива ОЖ – слейте в чистую ёмкость и утилизируйте по правилам; при снятии патрубков подготовьте ветошь и ёмкость под пролив.
• Средства индивидуальной защиты и инструменты:
  • Защитные очки, плотные перчатки, закрытая обувь. Избегайте свободной одежды и длинных украшений.
  • Набор ключей, головок, динамометрический ключ, отвертки, пассатижи, монтажная лопатка, съёмник шкивов.
  • Маркировочные маркеры или молоток с кернером для нанесения меток на шкивах и корпусе перед демонтажом.
  • Деревянная пробка или заводской фиксатор для блокировки маховика/распредвала при необходимости; не заменяйте штатные фиксаторы импровизированными средствами под нагрузкой.
• Подготовка доступа и порядок разборки:
  1. Снимите аккумуляторную батарею или отсоедините провод; снимите декоративные кожухи и воздухозаборник для доступа к передней части двигателя.
  2. Открутите защитные крышки привода и очистите рабочую зону от грязи и масла перед снятием – пыль и стружка попадут внутрь механизма.
  3. Пометьте взаимное положение шкивов и корпуса метками (краска, керн, перманентный маркер) – это упростит последующую сборку и снизит риск ошибки при установке зубчатого пояса привода газораспределения.
• Проверка положения поршня и блокировка:
  • Выставьте поршень первого цилиндра в положение ВМТ (полностью вверх) по меткам на шкиве коленвала и блоке; используйте ключ и легкое усилие, вращая коленчатый вал по часовой стрелке.
  • Для фиксации маховика используйте штатное отверстие и соответствующий фиксатор; при отсутствии штатного фиксируйте деревянным нагельным элементом только при снятом стартере и с пониманием доступа – риск повреждения минимизируйте.
  • Поворачивать двигатель против часовой стрелки нельзя – возможен контакт клапанов с поршнями на двигателях с перекрестным зацеплением клапанов (интерференционный тип).
• Организация рабочего места:
  • Разложите снятые детали по порядку на чистой поверхности; помечайте болты и шпильки пакетиками с надписями или пронумерованными картами.
  • Подготовьте новые расходники: ролики, натяжитель, приводной пояс и комплект шпилек/болтов при необходимости – менять фиксирующую фурнитуру рекомендуется вместе с приводом.
  • Иметь под рукой фонарь и магнитный поднос для мелких деталей.
• Дополнительные предосторожности при работе под автомобилем:
  • Не находиться под автомобилем, если он опирается только на домкрат; подпорные стойки – обязательны.
  • Выключите источник открытого огня и удалите легковоспламеняющиеся жидкости от рабочей зоны.
  • Если используется электроинструмент, следите за отсутствием повреждений изоляции и подключения заземления.
• Проверка после монтажа перед запуском:
  • Проверьте момент затяжки всех критичных болтов динамометрическим ключом – значения берите из сервисной документации конкретного мотора.
  • Прокрутите коленчатый вал вручную минимум на два полных оборота и убедитесь в совпадении меток; отсутствие заеданий и посторонних шумов – признак правильной сборки.
  • Подключите аккумулятор, но запускайте мотор только после двойной проверки фиксаций и уровня охлаждающей жидкости.

Соблюдайте аккуратность при обращении с маслом и антифризом; отработанные материалы утилизируйте в соответствии с местными правилами.

Как снять декоративные и защитные кожухи ГРМ без повреждений

Ослабьте и снимите крепёж последовательно: подготовьте трещотку с удлинителем, головки 8 мм и 10 мм, крестовую и плоскую отвёртки, тонкую пластиковую лопатку и пассатижи; начните с верхней декоративной панели и двигайтесь к нижней защитной пластине.

Осторожно откручивайте болты по круговой схеме – сначала ослабьте все крепления, затем выкрутите окончательно. Обычно верхняя крышка держится 4–6 болтами М6, передняя защитная пластина – 3–4 саморезами и 2–3 пластиковыми держателями; помечайте каждый винт маркером или раскладывайте в лоток в порядке снятия.

Пластиковые клипсы извлекайте целиком: подденьте центр шляпки тонкой отвёрткой и вытяните фиксатор, затем выньте основание. Если клипсы хрупкие – прогрейте феном до 40–60 °C в течение 30–60 секунд, чтобы пластик стал эластичнее и не лопнул при съёме.

Если болты прикисли, нанесите проникающую смазку и выдержите 10–15 минут; для выкручивания используйте трещотку с коротким рычагом, чтобы не сорвать шляпку. При сорванной резьбе не продолжайте выкручивать силой – остановитесь и восстановите резьбу вставкой helicoil или замените деталь, иначе появятся трещины в корпусе.

Не применяйте ломы и молотки: поддевая кожух, держите его близко к месту крепления и тяните строго перпендикулярно плоскости, не проворачивая и не изгибая. Зацепы и технологические выступы у пластиковых панелей легко ломаются при боковой нагрузке.

Перед обратной установкой удалите грязь и старый герметик, осмотрите уплотнители и замените повреждённые. Резьбовые соединения М6 затягивайте моментом 6–8 Н·м, М8 – 12–18 Н·м; пластиковые саморезы – до плотного прижимания без перекручивания рукой и окончательной добивки отвёрткой.

После сборки проверьте соосность крышек: между кромками не должно быть зазоров более 1–1,5 мм; при наличии стуков или контакта пластика с подвижными частями немедленно снимите и устраните причину. Храните крепёж по позициям и заменяйте хрупкие фиксаторы новыми, чтобы избежать повторных повреждений.

Как зафиксировать коленвал и распредвал перед демонтажем ремня

Зафиксируйте коленчатый вал в положении ВМТ первого цилиндра и зафиксируйте распредвалы штатными стопорами или стержнями O6–8 мм длиной 60–80 мм.

Инструменты: стопор для шкива или металлический штифт O6–8 мм, набор воротков и удлинителей, ключ для болта шкива по каталогу, плоская трещотка/фенер для визуальной проверки меток, фирменные фиксаторы распредвалов или два одинаковых стержня O6 мм.

Определение ВМТ: вращайте коленвал по направлению, указанному в мануале, до совпадения метки на шкиве с меткой на корпусе двигателя; дополнительно контролируйте совпадение метки коромысел или меток на шестернях распредвалов для первого цилиндра.

Фиксация коленвала: вставьте стопорный штифт через технологическое отверстие в крышке маховика или используйте заводской фиксатор на шкиве. При отсутствии отверстия применяйте жесткий металлический фиксатор, упирающийся в зубчатую кромку маховика через сервисное окно; диаметр штифта 6–8 мм, длина 60–80 мм, материал – закалённая сталь.

Фиксация распредвалов: снимите крышку клапанов для доступа к шестерням; устанавливайте фирменные пластины или параллельные штифты O6 мм в технологические отверстия шкивов. Если отверстий нет, используйте комплектный фиксатор, фиксирующий шкивы относительно ГБЦ, либо зафиксируйте кулачки мягкой проставкой между головкой и шкивом, исключающей проворот.

Разрядка натяжителя: перед демонтажом ослабьте натяжное устройство, удерживая его стопором; фиксатор натяжителя устанавливайте по меткам и контролируйте положение ролика – запишите исходное положение для обратной сборки.

Проверка надёжности: после установки всех фиксаторов выполните два полных оборота коленвала вручную и снова проверьте совмещение меток и положение фиксирующих штифтов; несовпадение – повторная установка фиксаторов.

Меры безопасности: снимите клемму ‘-‘ аккумулятора, установите рычаг КП в нейтраль, затормозите автомобиль и зафиксируйте колёса противооткатными колодками; не подвергайте фиксирующие штифты ударным нагрузкам и не используйте временные пластиковые заглушки вместо металлических стопоров.

Как маркировать положение шкивов и старого ремня перед снятием

Нанесите постоянные метки на распредвальные и коленчатый шкивы, на корпус двигателя и на сам пояс: акриловой краской или перманентным маркером контрастного цвета, обозначьте стрелкой направление вращения и лицевую сторону пояса.

• Инструменты: перманентный маркер по металлу или акриловая краска в тюбике, малярная лента, тонкий маркер для ленты, кернер (для лёгкой насечки при необходимости), рулетка или штангенциркуль, смартфон для фото.
• Выбор места метки: ставьте отметки на неповреждаемых участках шкива – выступающая плоскость или торец, а на корпусе – рядом с посадочным местом шкива.

1. Зафиксируйте поршень 1 в верхней мёртвой точке (ВМТ) по имеющимся заводским отметкам или по метке на шкиве коленвала, затем не проворачивайте вал дальше до нанесения всех меток.
2. Наклейте полоску малярной ленты на шкив и на прилегающую поверхность блока/головки, сделайте сквозную линию маркером: одна линия на шкиве, продолжение – на корпусе. Это даст надёжную ориентировку при сборке.
3. Поставьте аналогичные контрастные метки на распредвальные шкивы: отметьте совпадение заводской риски с плоскостью головки и через малярную ленту сделайте продолжение на корпусе.
4. На поясе нанесите две метки: одна на лицевую сторону (стрелка направления вращения), вторая – напротив заводских рисок шкивов. Используйте тонкий маркер по резине; если маркер не держится, приклейте маленькую полоску ленты и отметьте её.
5. Зафиксируйте положение натяжителя/натяжного ролика: отметьте корпус и положение регулировочного уха (или шайбы). Запишите положение по углу или миллиметрам от базовой точки, чтобы вернуть ту же натяжку при установке.
6. Посчитайте количество зубьев между метками на поясе и шкивах и запишите цифры: это даст дополнительную гарантию правильной фазировки при сборке, особенно если заводских рисок мало или они стерты.
7. Сделайте не менее трёх фотографий с разных ракурсов (вид на кол-вал, распредвалы и общий план) с наложенной линейкой или рулеткой – фотография служит визиром при установке.
8. Если шкивы алюминиевые и заводских рисок нет – лёгкая керновка (0,3–0,6 мм) в нерабочей зоне допускается, но не наносите повреждений на выступающие зубья или фаски, чтобы не изменить баланс.
9. Перед снятием проверьте совпадение всех сделанных отметок: линии на шкивах должны продолжаться на корпусе, стрелка на ленте – совпадать с направлением вращения в положении ВМТ.

При обратной сборке ориентируйтесь по нанесённым меткам и по записи количества зубьев; после установки проверните коленчатый вал на два оборота и снова сверяйте соответствие отметок.

Как снять ремень и проверить состояние шестерен, роликов и направляющих

Зафиксируйте поршень первого цилиндра в верхней мёртвой точке по меткам на шестернях распределительного и коленчатого валов; снимите крышки защиты и ослабьте крепления натяжного устройства перед демонтажем зубчатого пояса.

Инструменты: набор торцевых головок 8–19 мм, ключ-трещотка 3/8′ или 1/2′, динамометрический ключ, индикатор часового типа (или щупы), съёмник сальников/фиксаторов, крюк/стяжка для натяжителя. Идентификация крепёжных размеров выполняется по деталям – типичные болты шкивов 17–19 мм, болты кожуха 8–10 мм.

Ослабление натяжителя: удерживая корпус натяжителя, отверните стопорный болт до снятия нагрузки с пояса; если натяжитель роликовый – полностью отпустите заранее отмеченные положения. Снимайте ленту, контролируя положение меток; пометьте направление движения и ориентацию зубчатой ленты маркером для возможной обратной установки.

Осмотр зубчатых колёс: визуально проверяйте профиль зуба – допустимая деформация зубчатой поверхности не более 2% шага; зазубрины, выкрашивание профиля, смещение меток, трещины или сколы – замена шестерни обязателен. Проводите проверку биения зубчатого венца индикатором: радиальное биение на шкиве должно быть ?0,2 мм.

Проверка направляющих: визуально оцените наличие продольных выработок и борозд; измерьте глубину канавки щупом – глубина износа >0,5 мм означает замену. Проверьте прилегание направляющей к корпусу, отсутствие трещин и ослабления креплений – люфт крепёжных отверстий более 0,5 мм недопустим.

Оценка роликов и подшипников: вращайте ролик рукой – плавность вращения без заеданий и посторонних шумов; радиальный люфт подшипника >0,1–0,2 мм или заметный ход по оси – подлежит замене. При наличии масляных следов на корпусе ролика или выдавливания смазки меняйте узел.

Проверка натяжителя: замерите ход механизма – свободный ход пружины или гидравлики не должен превышать руководящих значений производителя; простой практический контроль: при приложении нагрузки 10 кг на середину секции ленты прогиб 8–12 мм считается рабочим ориентиром для большинства силовых установок. После установки натяжителя проворачивайте двигатель вручную на два полных оборота коленвала и повторно проверяйте метки и натяжение.

Дополнительные проверки: проверьте состояние резьб и шпонок на шкивах, наличие смещений шкива относительно вала (люфт/сдвиг), пригар масла на зубчатой ленте и направляющих – причина утечки должна быть устранена до сборки. Для уточнения моментов затяжки и предельных износов обращайтесь к сервисной документации или на автомобильный портал новостей для таблиц по конкретным моделям.

Сборка: установив новую или проверенную ленту по меткам, затяните крепления натяжителя моментом, регламентированным мануалом; проворачивайте двигатель вручную два оборота и ещё раз контролируйте совмещение меток и отсутствие посторонних шумов при вращении валов.

Как заменить натяжитель и ролики: порядок действий и нюансы

Рекомендация: меняйте натяжной узел и направляющие комплектом – новый натяжитель (гидравлический или пружинный), два направляющих ролика и крепёж; используйте оригинальные или проверенные аналоги с маркировкой производителя.

Инструмент и подготовка. набор головок 8–19 мм, динамометрический ключ, съёмник шкива коленвала (при необходимости), фиксатор коленчатого вала или ключ для проворачивания, струбцина для сжатия гидро-натяжителя, керн или маркер для меток, очиститель контактов и ветошь. Отключите минусовую клемму АКБ, поднимите переднюю часть и надёжно зафиксируйте машину.

Шаг 1. зафиксируйте метки распред/коленчатого: совместите заводские риски на шкивах и корпусе крышки. Если рисок нет – нанесите свои маркером по старому поясу перед демонтажем. Проворачивайте коленвал только по часовой стрелке.

Шаг 2. снимите защитные кожухи и вспомогательные агрегаты, мешающие доступу к натяжителю и направляющим: демонтируйте кожух клапанов и переднюю крышку привода, если это необходимо для удобства работ.

Шаг 3. ослабьте натяжитель: для пружинного – ослабьте фиксатор и открутите болт натяжителя, для гидравлического – сожмите корпус струбциной и вставьте фиксирующий болт в прижимное отверстие. Снимите старые ролики и промаркируйте их положение при необходимости.

Шаг 4. осмотрите посадочные поверхности и шкивы: допускаемая осевая люфтность подшипника ролика не более 0,3–0,5 мм; при шорохе или заедании – замена обязательна. Удалите следы масла; масляные протечки сокращают срок службы ременного комплекта.

Шаг 5. установка новых деталей: устанавливайте направляющие и натяжитель в посадочные поверхности без перекосов. Болты направляющих затягивайте с моментом 25–35 Н·м; болт центральной опоры натяжителя – 30–40 Н·м. Если доступен точный момент из сервисного мануала мотора – используйте его.

Шаг 6. монтаж поясного комплекта: наденьте новый пояс по меткам, избегая провисания между шкивами; отпустите задержку гидро-натяжителя или установите пружинный натяжитель согласно маркировке, добиваясь прогиба посередине свободного пролёта 8–12 мм при умеренном усилии пальца/измерителем. Если используется цифровой тензометр – ориентируйтесь по спецификации производителя ремня.

Шаг 7. проверка натяжения и углов совпадения: вращайте коленвал вручную два полных оборота по часовой стрелке, затем снова совместите метки. Если метки не совпадают – повторите установку и натяжение. Контролируйте провисание и отсутствия закусываний ремня на ободах роликов.

Шаг 8. финализация: окончательно затяните все крепёжные элементы по моментам, при необходимости обработайте резьбу фиксатором среднего класса (например, 243) на болтах направляющих, исключив попадание фиксатора на опорные поверхности подшипников. Установите кожухи, подключите АКБ, запустите двигатель и прослушайте работу: отсутствие свиста и вибраций указывает на правильную сборку.

Запомните: корректное совмещение меток и равномерное натяжение по всему контуру – ключ к стабильной работе привода газораспределительного механизма и избежанию критических повреждений клапанов и поршней.

Как установить новый ремень по меткам и выставить фазы ГРМ

Установите поршень первого цилиндра в ВМТ такта сжатия: метка на шкиве коленчатого вала совмещается с указателем на блоке, метка на шкиве распределительного вала – с отметкой на головке.

1. Фиксация коленвала: совместите метку на шкиве с меткой на картере и вставьте фиксирующий штифт в отверстие венца маховика или удерживайте вал за шкив воротком; вращение в обратную сторону запрещено.

2. Проверка распредвала: убедитесь, что метка на его шкиве направлена к метке на головке и кулачки первого цилиндра находятся в положении «оба клапана закрыты».

3. Укладка нового пояса:

   • Начните с юстировки на шкиве коленвала, затем последовательно натяните на промежуточный ролик, шкив распределительного вала и на натяжной ролик.

   • Оставьте наименее натянутый участок со стороны натяжителя; на тугой стороне (между коленвалом и распредвалом со стороны противоположной натяжителю) не должно быть провисания.

   • Следите, чтобы зубья пояса полностью вошли в зацепление со шкивами и не было перекрута.

4. Установка и предварительное натяжение натяжителя:

   • Приведите натяжитель в рабочее положение (поворот эксцентрика или выдвижение ролика по инструкции для вашей конструкции).

   • Добейтесь прогиба в свободном пролёте между коленвалом и распредвалом в пределах 8–12 мм при умеренном нажатии пальцем; альтернативно – использовать динамометрический измеритель прогиба и выдержать рекомендуемое усилие производителя.

   • Затяните фиксирующий болт натяжителя моментом примерно 20–30 Н·м (уточните по регламенту для конкретного узла) и зафиксируйте стопорный механизм, если предусмотрен.

5. Контроль путём проворота: аккуратно поверните коленчатый вал по часовой стрелке на два полных оборота; снова совместите метки на коленвале и распредвале.

   • Если метки не совпадают – повторите укладку и настройку натяжителя.

   • После совпадения меток повторно проверьте прогиб пояса и при необходимости подтяните натяжитель до требуемого значения.

6. Финальные операции и проверка:

   • Убедитесь в отсутствии масел на шкивах и поясе; при утечке масла сначала устраните протечку и замените загрязнённый пояс.

   • Установите снятые агрегаты, запустите двигатель, прогрейте до рабочей температуры и снова проверьте натяжение и положение меток после остывания/прохождения первых 50–100 км.

   • При слышимых посторонних шумах или постоянном смещении меток немедленно остановите двигатель и перепроверьте установку.

Рекомендации по инструменту и запасным деталям:

• Используйте штифт или фиксаторы для блокировки положения маховика/коленвала и распредвала при наличии штатных отверстий.

• Заменяйте вместе с поясом натяжной и обводные ролики; изношенные ролики приводят к быстрому ослаблению и смещению фаз.

• Работайте в перчатках, пометьте метки мелом или краской перед демонтажем для контроля износа и однократного сравнения.

Как правильно натянуть ремень и проверить натяжение после прокрутки двигателя

Добейтесь прогиба 8–12 мм на длинном участке между коленчатым и распределительным валом при приложении бокового усилия 10 кгс (?98 Н) в середине; этот способ – ориентир для ручной проверки натяжения.

Зафиксируйте натяжитель стопорным болтом по мануалу; при отсутствии официального значения затяните ориентировочно под момент 30 Н·м и отметьте положение натяжного узла маркером для быстрой визуальной проверки.

Прокрутите коленчатый вал два полных оборота по направлению штатного вращения и остановитесь на метке совмещения; проверяйте совпадение контрольных меток на шкивах коленвала и распределительного вала – смещение одной зубчатой метки недопустимо.

Повторно измерьте прогиб тем же способом (10 кгс): допустимый диапазон 8–12 мм. Прогиб <6 мм указывает на чрезмерное натягание, >14 мм – на недостаточное; при отклонении ослабьте/подтяните натяжитель и повторите процедуру прокрутки и проверки.

Если натяжитель имеет шкалу или индикатор, ориентируйте стрелку в зоне рабочей отметки; при механическом эксцентриковом натяжителе контролируйте положение эксцентрика по меткам и фиксируйте болтом после достижения требуемого прогиба.

После окончательной фиксации затяните все крепления моментом из техдокументации, прокрутите вал ещё один оборот и выполните финальную проверку меток и прогиба. Для нового пояса повторную инспекцию выполните через 500–1000 км пробега.

Какие проверки провести после запуска двигателя и при тестовой поездке

Немедленно после пуска держите двигатель на холостых 30–60 с и убедитесь в ровности работы: обороты 700–900 об/мин, отсутствие провалов и посторонних стуков.

Проверка визуально и на слух: под кожухом привода газораспределительного механизма не должно быть свиста, щелчков или вибраций; маслян
