Замена поршней гранта 8 клапанов на безвтыковые

Перед демонтажем головки измерьте диаметр цилиндра микрометром на высоте 20–30 мм от торца поршневой камеры в трёх направлениях; овальность не должна превышать 0,03 мм. При диаметре свыше 82,05 мм готовьте расточку с последующим хонингованием под стандартный +0,25 мм комплект (то есть 82,25 мм) либо заказывайте комплект в размерах +0,25, +0,50 мм.

Для торцевых зазоров колец ориентируйтесь на следующие значения при установке в холодном состоянии в цилиндр на ВМТ: верхнее компрессионное кольцо – 0,30–0,45 мм, второе компрессионное – 0,35–0,55 мм, маслосъёмный набор – 0,20–0,40 мм. Если зазоры выходят за пределы – подберите кольца следующего ремонтного размера или обработайте цилиндр до следующего номинала.

Проверка посадки пальца и шатунной втулки: зазор между пальцем и гнездом в компоненте ЦПГ должен быть в пределах 0,01–0,03 мм, между пальцем и расточкой шатуна – 0,02–0,05 мм. Боковой зазор в канавках под кольца – 0,03–0,08 мм. При превышении значений заменяйте соответствующие детали, не доводите до пластических деформаций.

Сборку производите со смазкой маслом API не ниже SL; при запрессовке используйте прогретые компоненты (не более 60–80 °C) только при необходимости и контролируйте посадочные диаметры. При установке новых изделий ЦПГ всегда меняйте уплотнения головки и используйте болты крепления с однократным натягом по регламенту производителя – момент затяжки и схема доступны в сервис-мануале LADA 2190.

Контроль после монтажа: проверьте давление в каждом цилиндре (компрессия и давление от насоса), утечку через маслосъёмные кольца и уровень масла через первые 500 км. Допустимое отклонение компрессии между цилиндрами – не более 1,0 бар; повышенный расход масла или дым – повод для внеплановой инспекции посадок и зазоров.

Замена поршней Гранта 8 клапанов на безвтыковые

Устанавливайте пистоны с безштифтовой конструкцией диаметром 82,00 мм (стандарт) или ремонтными +0,25 / +0,50 мм строго после измерения расточки; холодный зазор между изделием и гильзой – 0,03–0,08 мм.

Перед монтажом: промерьте цилиндры нутромером на конус и овальность, допустимые отклонения не более 0,03 мм; если больше – расточка и установка ремонтного размера или гильзование.

Кольца подгоняйте по зазору в цилиндре: верхнее 0,25–0,45 мм, второе 0,30–0,50 мм, маслосъёмное 0,30–0,70 мм (для O82 мм). Измерение проводите на глубине 15–20 мм от верха гильзы, зазор не должен превышать предел ремонтного размера.

Пальцевое сопряжение: для плавающего пальца радиальный люфт 0,01–0,03 мм, для фиксированных вариантов – посадка по чертежу комплекта; при изготовлении без пальца – проверьте прочность уплотнения/фиксирующих элементов и полную центровку втулок шатуна.

Смажьте юбку и канавки моторным маслом SAE 5W?40 или специальной монтажной смазкой; кольца предварительно установите в канавки по меткам, зазоры распределите на 110–130° друг от друга.

Сопоставление шатунов и колец: каждую сборочную группу (пистон+палец+шатун+кольца) взвесьте, отклонение между цилиндрами не более 1 г – при необходимости снимайте материал с шатуна или подбирайте комплект.

Установка в блок: используйте оправку или компрессор колец; легкими ударами рукоятки молотка через посадочный брусок садите комплект в цилиндр до совпадения метки на головке шатуна с риской на шейке коленвала.

Шатунные вкладыши и болты: ставьте новые болты шатунных крышек, проверяйте зазор в коренных и шатунных шейках пластинчатым щупом или пластигейджем; допустимый шатунный зазор под вкладыш 0,02–0,06 мм (точнее по допускам подшипников комплекта).

Термическая компоновка: учитывайте линейное расширение алюминиевой детали – холодный зазор обеспечивает ход при рабочей температуре. Проверяйте свободный проворот коленвала в сборе после каждой затяжки.

Момент затяжки: используйте заводскую спецификацию ВАЗ?2190 для шатунных болтов; при отсутствии точных данных заменяйте болты и выполняйте поэтапную протяжку в два прохода с контролем угла поворота. Не применяйте повторное использование растянутых болтов.

Первый пуск и обкатка: после сборки прокачайте масляную систему, запустите минут на 30 на холостых без нагрузки, затем первые 500 км – обороты до 3000 об/мин и плавное повышение нагрузки, первые 1000 км избегайте длительных высоких нагрузок и резких разгонов.

Диагностика после обкатки: через 500–1000 км снимите масляный фильтр и проверяйте на металлическую стружку, замеряйте компрессию и давление масла; допустимое падение компрессии между цилиндрами не более 1,0 бар.

Инструмент и материалы: микрометр 0–25 мм, нутромер/болт для измерения O, набор щупов, компрессор колец, динамометрический ключ, комплект новых шатунных болтов, монтажная смазка, новые маслосъёмные и компрессионные кольца.

Контроль качества: браковка деталей при следах задиров/пригаров/трещин; при обнаружении подтеков поршневых канавок – зачистка и перебор колец, при износе юбки >0,1 мм – замена гильз или обработка ремонтного размера.

Подготовка инструментов, материалов и списка совместимых безвтыковых поршней для Гранты 8v

Рекомендую перед работой собрать измерительный комплект: микрометр 25–50 мм (точность 0,01 мм), внутренний индикатор/нутромер 50–150 мм, нутромерная втулка или цилиндровый калибр, щупы толщины 0,01–1,00 мм, индикатор часового типа с держателем, пластигейдж 0,02–0,08 мм.

Обязательные механические инструменты: динамометрический ключ 5–100 Н·м, моментный ключ 100–600 Н·м для крепления поддона/кронштейнов, набор воротков и головок с защитными насадками (soft-jaw) для алюминиевых деталей, пресс или направляющая для посадки деталей ЦПГ, съемник поршневых колец 70–90 мм, компрессор для колец под диаметр 74–90 мм, цилиндровальный хонинговальный инструмент (ручной или электрический) и щетка для чистки канавок.

Необходимые материалы и расходники: монтажная смазка для сборки (молибденовая паста или Assembly Lube), моторное масло SAE 5W-40 соответствия API SN/CK-4 или ACEA A3/B4 для обкатки, анаэробный герметик для крышек, медная смазка на резьбу, герметик прокладки головки блока и новые прокладки набора ГБЦ/масляного поддона. Запасные вкладыши коренных и шатунных подшипников под размеры стандарт/0,25/0,50 мм, новые стопорные кольца и комплект маслосъемных колец.

Контрольные размеры для мотора VAZ 11186 (1.6 L, 8V): номинальный диаметр цилиндра 82,00 мм; доступные допуски комплекта: 82,00 (STD), +0,25 мм, +0,50 мм. Допустимый износ цилиндра: до +0,50 мм от номинала с учётом овальности. Овальность лимит 0,08 мм; конус (трапеция) лимит 0,05 мм по длине цилиндра.

Требуемый зазор между элементом ЦПГ и стенкой цилиндра (холодный): 0,03–0,06 мм для литых алюминиевых изделий. Зазоры торцев колец при замере в нижней трети канала цилиндра: верхнее кольцо 0,20–0,40 мм, второе 0,35–0,60 мм, маслоуловительное 0,80–1,20 мм. Проверять и корректировать шлифовкой/файлингом колец при необходимости.

Параметры шатунной сборки: измерить диаметр малого конца шатуна и соответствие пальцу/втулке; зазор в вкладыше шатунного подшипника после установки и протяжки должен соответствовать спецификации производителя вкладышей (обычно 0,02–0,06 мм в зависимости от марки). Использовать plastigauge для контроля после первоначальной подгонки.

Совместимые комплекты ЦПГ с фиксацией шатуна без отдельного пальца: выбирать комплекты, маркированные под двигатели VAZ 11186/21116 с размерами 82,00 / 82,25 / 82,50 мм. Ищите в наименовании «комплект для 1.6 8V, тип моноблок/integrated pin» или обозначение «no-pin style» у поставщика. Предпочтение – изделия с заводской балансировкой и разбивкой масс ±3 г по шт. в комплекте.

Рекомендованные параметры комплектов: вес поршневого изделия в компл. 330–360 г (для стока), юбка с антифрикционным покрытием (молибден/нитрирование), проточка под маслосъёмные кольца стандарта VAZ, посадочные места канавок обработаны под кольца с контрольным люфтом не более 0,05 мм в канавке.

Перед установкой: помыть и просушить все детали, проверить цилиндры нутромером по трём уровням (верх/середина/низ), замерить диаметр деталей ЦПГ и записать; выставить боковой зазор колец в цилиндре и пронумеровать изделия по цилиндрам. Смазывать рабочие поверхности только рекомендованной сборочной смазкой, ориентировать метки направления на головку блока и не допускать закусывания колец при входе в цилиндр.

Контрольный чек-лист при подготовке: комплект измерительных приборов, запасные вкладыши и кольца нужного размера, компрессор колец под диаметр, монтажная смазка, ниточники/маркировочные метки, пластигейдж, динамометрический ключ и чистая рабочая поверхность. При выборе комплекта ЦПГ сверяйте штамп двигателя (11186/21116) и диаметр цилиндра в мм; при сомнениях требуйте у продавца техническую карточку с массой и допусками.

Порядок разборки двигателя: как снять головку, клапаны и поршни без повреждений

Зафиксируйте коленчатый вал на ВМТ первого цилиндра, пронумеруйте шланги и электрические разъёмы, слейте охлаждающую жидкость и моторное масло перед началом демонтажа.

Снимите аккумулятор, воздушный фильтр и навесное оборудование; пометьте метками положение ремня/цепи привода распредвала и метки на звёздочках, перед снятием корпуса натяжителя ослабьте натяжение и зафиксируйте ремень/цепь маркером.

Освободите впускной и выпускной коллекторы, снимите выпускной тракт и жгуты так, чтобы каждый болт и шпилька попадали в подписанный пакет по цилиндрам. Заглушите магистрали, чтобы не допустить попадания грязи внутрь головки.

Ослабление болтов крепления головки выполняйте в 6–8 проходов, в каждом проходе проворачивайте болты на 1/4–1/2 оборота, работая по диагонали от центра к краям; при наличии коррозии нанесите проникающую смазку и выдержите 15–30 минут.

При поднятии крышки блока используйте двух человек или траверсу; подложите деревянные бруски под опорные поверхности крышки, держите деталь горизонтально, не дергайте за водяные каналы и не перекручивайте головку – рабочие поверхности гильз и седел нельзя подвергать ударам.

Сразу после снятия положите головку на чистую ровную поверхность прокладкой вверх; перекройте открытые цилиндры чистой тканью, маркируйте и укладывайте втулки, шайбы и прокладки по порядку для каждой камеры сжатия.

Для съёма тарелок и направляющих используйте съёмник пружин: сожмите пружину, выньте сухари магнитом или пинцетом, освободите тарелку и маслосъёмный колпачок. Номеруйте тарелки и стержни по цилиндрам и храните комплектами; при снятии удаляйте маслосъёмные колпачки аккуратно, чтобы не повредить уплотняющие кромки.

Измерьте боковой люфт стержня в направляющей микрометром или индикатором: допустимый диапазон 0,02–0,08 мм. При показаниях свыше 0,10 мм запланируйте замену направляющих или расточку посадочных мест.

Снимите масляный поддон и плёнкообразующие перегородки; пронумеруйте крышки шатунов и установите стрелку направления вращения на каждом шатуне. Откручивайте крышки по одному, снимая болты в 2–3 этапа, чтобы избежать перекоса крышки и смещения вкладышей.

Поршневые сборки извлекайте через верх, поддерживая штангу рукой и направляя сборку в паз из разрезанной ПВХ-трубы или картонной втулки, которая защитит зеркала цилиндров от царапин; при необходимости используйте съёмник колец для демонтажа колец, чтобы избежать деформации.

Проверяйте вкладыши шатунов на износ и наличие следов выкрашивания: замер зазора между шатуном и коленом должен укладываться в 0,02–0,06 мм; при превышении – замена вкладышей и проверка чистоты масляных каналов.

Операция	Параметры/шаги	Инструмент
Слив и маркировка	Слить ОЖ и масло, пронумеровать шлейфы и шланги	Ёмкости для слива, маркеры, пакеты
Снятие привода распредвала	Зафиксировать ВМТ 1-го цилиндра, ослабить натяжитель, пометить ремень/цепь	Ключи, головки, съёмник натяжителя
Ослабление болтов головки	6–8 проходов, 1/4–1/2 оборота за проход, диагональ от центра	Накидные ключи, трещотка, проникающая смазка
Съём пружин и тарелок	Компрессия пружины > извлечь сухари > снять тарелку и маслосъёмник	Съёмник пружин, магнит, пинцет
Демонтаж шатунных групп	Нумерация крышек, отворачивание в 2–3 этапа, хранение парой	Динамометрический ключ (для сборки), ключи, маркировочные ленты
Извлечение штоково-шатунных узлов	Направляющая втулка (ПВХ), аккуратное извлечение через верх	ПВХ-обойма, деревянный молоток, перчатки

После снятия всех узлов заклейте отверстия блока малярным скотчем, упакуйте детали по цилиндрам и снимайте замеры (диаметры цилиндров, зазоры вкладышей, люфт направляющих) для составления плана ремонта и заказа запчастей.

Маркировка и контроль положения шатунов и поршней перед снятием

Перед демонтажем проставьте четкие маркировки на каждом шатунном комплекте и на соответствующем подвижном элементе цилиндра: номер цилиндра и стрелка, указывающая сторону, обращённую к передней части двигателя.

Инструменты: кернер 2–3 мм, маркер по металлу, тонкий пробойник, набор полиэтиленовых пакетов с надписями, цифровой фотоаппарат/смартфон, стяжки или проволока, динамометрический ключ.
Обозначения: проставьте одинаковый номер и стрелку на шатунной шейке и на крышке шатуна; на платформе подвижного элемента цилиндра сделайте соответствующую метку (точка или короткая гравировка), стрелку продублируйте краской.
Фиксация ориентации: в местах сопряжения ставьте пару меток – одна на нижней половине, одна на верхней; метки должны совпадать при сборке без смещения по окружности.

Определите ВМТ (верхнюю мёртвую точку) для каждого цилиндра: снимите свечу, проверните коленвал до максимального подъёма подвижного элемента цилиндра; зафиксируйте положением шкива коленвала по штатной метке и сделайте фотографию для отчётности.
Уточните рабочий такт цилиндра без открытия трактов впуск/выпуск: при ВМТ такта сжатия в отверстии свечи ощущается напор воздуха при прокрутке; пометьте этот цилиндр как «такт сжатия» перед снятием элемента.
Перед ослаблением болтов крышки шатуна ослабьте их равномерно на 1–2 оборота в несколько приёмов, затем полностью выкрутите. Перед снятием зафиксируйте положение крышки метками – совместимые номера и стрелки.
Не смешивайте нижние и верхние вкладыши: каждую пару пометьте и уложите комплектом в пронумерованный пакет. Запишите измеренные зазоры и состояния вкладышей рядом с пакетом.
Если болты шатунных крышек однократного затяжения (расчетные под растяжение), пометьте их «одноразовые» и замените новыми при сборке; старые откладывайте отдельно с пометкой цилиндра.

Проверка перед снятием: визуальный осмотр сопряжений на риски и деформацию; фиксировать обнаруженные дефекты на фото и в журнале работ.
Хранение: комплект шатун+крышка+вкладыши+болты – в один пакет с яркой этикеткой (цилиндр №, ВМТ/такта), не допускать перекладывания деталей между пакетами.
Документация: сфотографируйте каждую сборку в трёх проекциях (метки, стрелка на корпусе двигателя, положение шкива коленвала) и сохраните снимки вместе с записями по моментам затяжки и состоянию вкладышей.

При повторной установке пользуйтесь теми же метками и соблюдайте заводские моменты затяжки для шатунных болтов; при отсутствии данных заменяйте крепёж новыми деталями рекомендованного класса прочности.

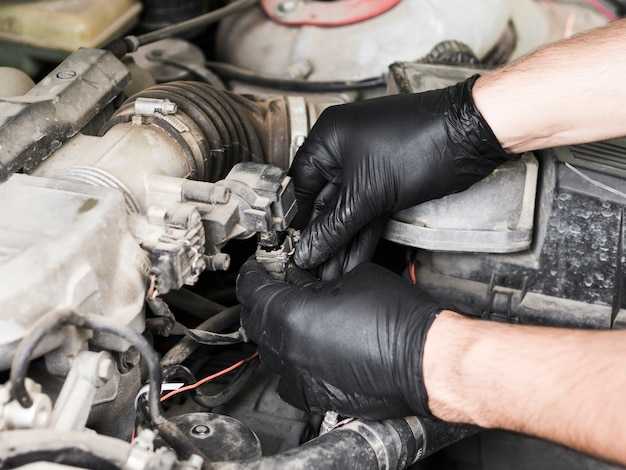

Замер цилиндров и расчет зазора поршневых колец для безвтыковых поршней

Инструменты: цифровой нутромер или индикаторный нутромер (+ микрометр), телескопический калибр для предварительного контроля, щупы для зазора, линейка-штанген для контроля расположения замера.
Точки измерения: 0°, 90°, 180°, 270° на трёх высотах; фиксируйте минимум и максимум по каждой высоте.
Вычисления:
- Средний диаметр на высоте = (D0 + D90 + D180 + D270) / 4.
- Конусность = |средний верхний ? средний нижний|.
- Овальность = максимум(четырёх измерений на одной высоте) ? минимум(тех же измерений).
Ориентиры по состоянию цилиндра:
- Овальность ? 0,03 мм – практически нормальный цилиндр.
- Овальность 0,03–0,08 мм – допуски для хонинга; при необходимости – расточка и расточка под ремонтный размер.
- Овальность > 0,08 мм или конусность > 0,06 мм – требуется расточка и установка гильз/замена блока.

Расчёт зазора замкового отверстия (кольцевого зазора) выполняется по формуле: зазор (мм) = D (мм) ? k. Рекомендуемые коэффициенты:

для чугунной гильзы: k = 0,0035–0,0040;
для алюминиевого канала без гильзы: k = 0,0040–0,0050;
для высокой нагрузки / турбо / повышенных температур: прибавка к рассчитанному значению +0,08…+0,12 мм.

Примеры расчёта (D = 82,0 мм):

чугун: 82,0 ? 0,0035 = 0,287 мм (округлить до 0,29 мм); безопасный диапазон 0,28–0,33 мм;
алюминий: 82,0 ? 0,0045 = 0,369 мм (?0,37 мм); безопасный диапазон 0,36–0,45 мм.

Рекомендации по подгонке колец по месту:

Вставьте кольцо в цилиндр на глубину 15–20 мм и утапливайте губкой поршня/деревянным боем, чтобы кольцо встало строго перпендикулярно стенке.
Измерьте зазор щупом; если зазор меньше расчётного – осторожно подпилите торец ровной надфилем, снимая по 0,05–0,1 мм за проход, затем чисто обработайте напильником и сотрите заусенцы.
Для верхнего компрессионного кольца ориентир – рассчитанное значение; для второго кольца добавьте +0,03–0,07 мм; для маслосъёмного – +0,08–0,12 мм к верхнему.
Проверяйте зазор после каждой корректировки. Не шлифуйте локально; старайтесь снимать равномерно по торцу.
После окончательной подгонки промойте кольца и цилиндр, соберите без смазки только для контроля; измерьте зазоры ещё раз при комнатной температуре.

Учтите тепловое расширение: для двигателей с повышенной температурой эксплуатации или высокой степенью наддува добавляйте рекомендуемую прибавку. Дополнительные практические советы и разбор типичных ошибок – на ресурсе всё об автомобилях и вождении.

Хонингование цилиндров: допуски, направления и выбор абразива

Рекомендация: оставьте припуск на хонингование 0,02–0,05 мм для ремонта без увеличения диаметра; при переходе на следующий ремонтный размер – планируйте снятие 0,3–0,5 мм с последующей чистовой доводкой до точности ±0,01 мм.

Допуски и зазоры: итоговый диаметр – допуск ±0,01 мм; овальность и конусность ?0,02 мм. Холодный зазор между юбкой и стенкой цилиндра: при диаметре до 80 мм – 0,03–0,06 мм; 81–100 мм – 0,04–0,08 мм. Для алюминиевых изделий с большим тепловым расширением берите верхнюю часть диапазона.

Крест-узор и шероховатость: угол перекреста 30°–45° (оптимум 35°±5°). Целевая шероховатость после плато-хонинга Ra 0,4–0,8 µm; Rz ? 2–6 µm. Для быстрого обкаточного притирочного контакта требуется ярко выраженный, но равномерный перекресток, без глубоких борозд.

Последовательность и глубина съёма: черновая стадия (грубой абразив) – удаление основного припуска; допустимый суммарный съём до 0,5 мм при полном ремонте. Черновая обработка удаляет 60–80% припуска, чистовая – оставшиеся 0,02–0,05 мм. Для «лёгкой» доводки (без смены диаметра) снимайте максимум 0,02–0,05 мм.

Выбор абразива по материалу: для чугунных втулок – карбид кремния (SiC) или оксид алюминия средней связки; для хромированных или никалевых покрытий – синтетические алмазы или CBN; для сплавов с закалённой поверхностью – CBN. Гриты: черновой 80–120, промежуточный 180–240, чистовой/плато 280–400.

Тип абразивных камней: керамические связки дают стабильный съём и долгий ресурс; мягкие связки применяются для тонкой подгонки, твёрдые – для быстрого снятия. Для плато-хонинга используйте финишные камни с крупицами 280–400 и последующими пластинами для выравнивания.

Скорость, ход и давление: шпиндель 60–120 об/мин; возвратно-поступательный ход 20–60 мм/с; давление не более 0,5–1,5 кг/см? от рабочей поверхности на камень (контроль по усилию подачи станка). Чрезмерное давление вызывает перегрев и «смерть» абразива – дробление зерна и задиры.

Охлаждение и смазка: применяйте специализированное масло для хонинга или растворимую СОЖ, поддерживая чистоту стружки. Регулярно промывать цилиндр и менять суспензию, чтобы исключить абразивное роторное травление поверхности.

Плато-хонинг: после черновой обработки выполнить 2–3 прохода плато-каменем для удаления острых гребней, затем 1–2 финальных прохода мелкозернистым камнем. Проверка результата – пробная установка изделия с замером зазора и контроль пятна контакта по копировальной бумаге или пасте.

Контроль и измерения: измеряйте диаметр в трёх высотах (верх, середина, низ) и в двух взаимно перпендикулярных направлениях; используйте нутромер или микрометр с индикатором. Проверяйте шероховатость прибором: Ra должен быть в целевом диапазоне.

Чистка и подготовка к сборке: после хонинга промойте цилиндры горячим обезжиривающим раствором, продуйте сжатым воздухом, удалите абразивную пыль и металлическую стружку. Нанесите тонкую плёнку монтажного масла перед установкой новых комплектующих.

Подбор и проверка поршневых колец, стопорных канавок и сопрягаемых деталей

Подбирайте кольца по замеру рабочего диаметра цилиндра и ориентируйтесь на следующие зазоры: при диаметре до 76 мм – 0,15–0,35 мм; 76–86 мм – 0,20–0,45 мм; 86–100 мм – 0,25–0,60 мм. Маслосъёмные комплекты: 0,35–1,00 мм. Хромированные или нитридированные кольца увеличивают торцевый зазор на 0,05–0,15 мм. При увеличении диаметра цилиндра на 0,25 мм добавляйте к торцевому зазору ?0,05 мм; при +0,50 мм – ?0,10–0,12 мм.

Последовательность измерений: 1) очистить и обезжирить цилиндр; 2) измерить диаметр микрометрическим нутромером в трёх высотах (у гильзы, середина, у зеркала под поршнем) и в двух взаимно перпендикулярных плоскостях; 3) зафиксировать овальность и конусность (допуск на овальность <0,03 мм, на конусность <0,04 мм – при превышении требуются расточка или хонингование). Для контроля торцевого зазора установить кольцо в цилиндр на глубину 10–15 мм (использовать оправку или поршень без колец), замерять щупом по зазору.

Проверка посадки инаправления колец: рабочие поверхности колец должны плотно садиться на цилиндр при ручном вдавливании, без бокового люфта. Радиальный люфт кольца в канавке (зазор по толщине кольца) контролировать шаблоном или штангенциркулем: допустимый свободный ход в канавке для компрессионных колец 0,03–0,12 мм (верхнее), 0,08–0,20 мм (второе), для маслосъёмного комплекса 0,20–0,40 мм. Если свободный ход превышает 0,30 мм – требуется замена поршневого компонента или канавки.

Измерение ширины и глубины канавок: штангенциркуль/микрометр определяют ширину; глубину – глубиномером. Расчёт осевого зазора: ширина канавки минус рабочая толщина кольца = осевой зазор. Допуск перекоса дна канавки (трапециевидность) ?0,02 мм; превышение вызывает пригорание и потерю компрессии. Устраняйте нагар мягкой пластиковой щёткой и растворителем, не применяйте металлические напильники.

Стопорные канавки под фиксаторы пальца: глубина и ширина должны соответствовать размерам фиксирующих колец и обеспечивать посадку без выступающей кромки. Допуск глубины канавки ±0,05 мм относительно номинала; люфт фиксирующего элемента по оси не более 0,3 мм. При задире или размыве кромок – замена поршневой детали либо механическая правка с последующей проверкой натяга фиксатора.

Сопряжение пальца, юбки и шатунного малого конца: для плавающего пальца зазор пальца в зеркале поршневого пальца 0,02–0,06 мм; зазор пальца в втулке шатуна 0,02–0,06 мм (использовать пластинчатый измеритель – plastigage для проверки при сборке). Фиксированная посадка пальца в поршне: натяг 0,01–0,03 мм; при большем износе – заменить втулку или поршневой узел.

Контроль износа: торцевой зазор кольца >1,0 мм или осевой зазор в канавке >0,30 мм являются критерием для замены кольца/поршневой детали. Наличие поперечных рисок, задиров или выкрашивания дна канавки – необходимость восстановительной обработки или замены. Проверяйте размеры до и после хонинга/распиливания.

Сборка: перед монтажом смазать кольца и сопряжения моторным маслом, ориентировать маркировки «UP» наружу, зазоры кольцевых замков расположить по окружности через 110–130° друг от друга (не более 180°). Маслосъёмный модуль собирать в следующем порядке: рейки – пружина-expander – внешние рейки; контролировать подвижность до установки в цилиндр.

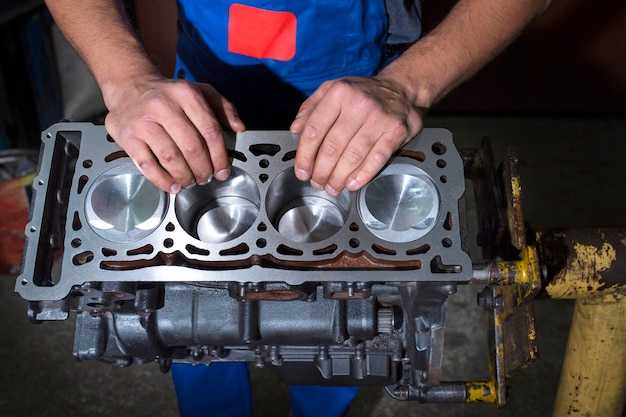

Технология посадки безвтыковых поршней в цилиндр: смазка, прогрев и методы установки

Рекомендация: для плотной и контролируемой посадки применяйте холодный запас деталей (?20…?30 °C) и прогретый блок цилиндров (60–90 °C); при превышении натяга свыше 0,04 мм нагревать детализацию до 90–110 °C, при этом температура поверхности не должна превышать 120 °C во избежание повреждения покрытий.

Контроль размеров: измерять диаметр цилиндра щупом/цилиндромером в трёх высотах (верх, середина, низ) и по двум перпендикулярным направлениям; овальность и конусность – не более 0,02–0,04 мм. Диаметр детали замерять микрометром; расчёт посадочного зазора вести при температуре 20 °C.

Рекомендуемые зазоры (ориентиры): рабочие диаметры до 82 мм – зазор 0,03–0,06 мм; для повышенной нагрузки/наддува – 0,06–0,12 мм. Зазор между стенкой и юбкой проверять как разницу диаметров; при отклонении от указанных диапазонов – глумление или смена размера.

Готовность поверхности цилиндра: шлифовка/хонение с углом крест-насечки 25–35°; средняя шероховатость Ra 0,6–1,2 µm. Удалять продукты обработки и абразив до чистоты не хуже класса ISO 12/10/8.

Смазка и пасты: смазывать рабочие поверхности чистым моторным маслом (SAE 5W?30 или 10W?40 в зависимости от региона) и наносить тонкий слой монтажной пасты с MoS2 на юбку при плотной посадке. Кольца и канавки смазывать маслом, маслосъёмный сегмент – лёгкой промазкой, не перебарщивать с количеством.

Параметр	Норма
Овальность/конусность цилиндра	? 0,02–0,04 мм
Плотность посадки (стандартная)	0,03–0,06 мм
Плотность посадки (повышенная нагрузка)	0,06–0,12 мм
Температура для нагрева детали	90–110 °C (макс. 120 °C)
Температура заморозки детали	?20…?30 °C
Шероховатость стенки цилиндра (Ra)	0,6–1,2 µm

Методы установки:

1) Классический метод кольцом?компрессором: установить кольца в канавки, промазать маслом, зажать кольца компрессором и плавно вдавить деталь молотком через деревянную проставку. Использовать мягкий удар, удерживая деталь строго по оси.

2) Комбинированный термо?метод: охладить деталь в морозильной камере до ?20…?30 °C, прогреть блок до 60–90 °C (или локально прогреть гильзу феном/нагревателем) – деталь вводится значительно легче при разнице температур. Для натягов >0,04 мм предварительно нагреть деталь в печи до 90–110 °C и быстро опустить в патрон цилиндра.

3) Пресс?метод: для очень плотных посадок применять гидравлический или винтовой пресс с оправкой (плавно, с контролем осевого усилия). Использовать оправку строго по диаметру рабочей поверхности, чтобы не повредить кольца и покрытия.

Последовательность действий при установке:

1. Очистить и промерить цилиндр и деталь. 2. Установить кольца, выставить зазор в замке по таблице ниже. 3. Нанести смазку на юбку и кольца. 4. Применить выбранный метод (компрессор/нагрев/охлаждение/пресс). 5. Проверить свободный ход по направляющей шатуна и момент затяжки шатунных болтов.

Рекомендуемые зазоры в замке колец (ориентировочно, в зависимости от диаметра):

Диаметр цилиндра	Верхний кольцевой зазор	Второй кольцевой зазор	Маслосъёмный
? 82 мм	0,15–0,30 мм	0,20–0,35 мм	0,25–0,60 мм
> 82 мм	0,20–0,40 мм	0,25–0,45 мм	0,30–0,70 мм

Моменты и контроль затяжки шатунных болтов: ориентировочные значения – M8: 20–28 Н·м; M10: 40–55 Н·м; M12: 70–95 Н·м. При наличии болтов «под угловое докручивание» использовать специфическую технологию с угловой затяжкой. Проверять биение и свободный ход после окончательной сборки.

Запуск после сборки: залить рекомендованное моторное масло, прогреть до рабочей температуры на холостом ходу первые 10–15 минут, избегать высоких оборотов первые 500 км, контролировать давление масла и температуру. Проверять отсутствие подтёков, заусенцев и аномального шума.

Предупреждения: не превышать 120 °C при нагреве деталей с покрытием; не использовать абразивные материалы при очистке канавок; не допускать попадания монтажной пасты в масляные каналы.

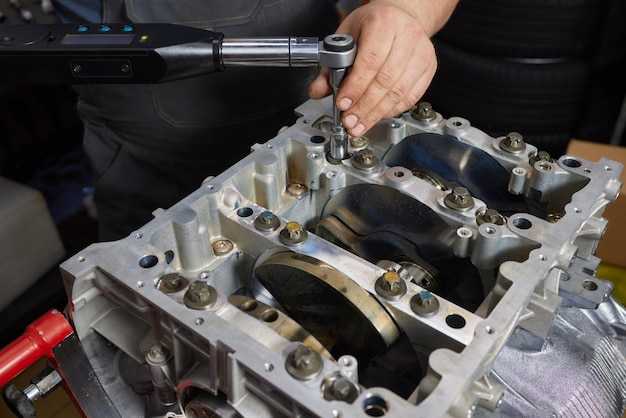

Моменты затяжки шатунных и головочных болтов и порядок сборки силового агрегата

Затягивайте шатунные болты новыми оригинальными болтами, смазывая резьбу моторным маслом: предварительный момент 20 Н·м, затем поворот болта на 90°; ориентировочный итоговый эквивалент – ?40–45 Н·м. Если используются болты с допуском под угловую затяжку, применяйте точный угол по поставщику; при сомнении – 90°.

Головку блока устанавливайте с новой прокладкой и новыми крепёжными элементами: чистые резьбы, сухая поверхность под шайбу. Затяжка выполняется в три приёма по спирали от центра к краям: 1) предварительная – 25 Н·м; 2) момент – 25 Н·м + поворот на 90°; 3) дополнительный поворот на 90° (итоговый угол 180°). При наличии заводской инструкции используйте её значения и последовательность.

Порядок сборки силового блока – по шагам и с контролем допусков: 1) Установить коленчатый вал в чистые коренные подшипники, проверить осевой зазор (1-й контроль) – допустимый зазор 0,10–0,25 мм; 2) Установить коренные крышки, затянуть в 2 этапа согласно моментам производителя (если крышки имеют болты с угловой затяжкой – применить шаги углов); 3) Проверить радиальные зазоры подшипников: коренные 0,02–0,05 мм, шатунные 0,02–0,04 мм; при выходе за пределы – шлифовка/подбор вкладышей.

4) Собрать шатунно-поршневую группу (комплект деталей цилиндропоршневой группы): каретки шатунов смазать моторным маслом, ориентировать метки шатунов на коленваль; установить шатунные крышки; выполнить затяжку шатунных болтов в указанной последовательности (см. первый абзац). Проверить сопряжение шеек и вкладышей, обеспечить свободный проворот коленвала рукой после сборки.

5) Установка блока цилиндров/головки: перед монтажом поверхности очистить от герметика и масла, проверить плоскостность фрезой или щупом (деформация не должна превышать 0,05 мм на длине прокладки). Устанавливать головку по центру, закреплять по предложенной спирали от центра к краям; выполнять этапы затяжки строго по заданным моментам/углам.

6) После окончательной затяжки головки: проверить компрессию по каждому цилиндру, убедиться в отсутствии течей СОЖ и масла. Прокачать систему смазки до появления давления на манометре (стартером с отключённой системой подачи топлива или вручную), затем прогреть до рабочей температуры и снова проверить все крепления на момент затяжки и герметичность.

Обязательные пункты контроля: использовать новые болты головки и шатунов, очищать и смазывать резьбы
