Перед началом работы убедитесь, что у вас есть все необходимые инструменты и запчасти. Замена цепи ГРМ – ответственное дело, требующее точности и аккуратности. Правильный подход помогает избежать серьёзных повреждений двигателя и сокращает время ремонта.
Обратите внимание, что процесс включает в себя снятие ряда компонентов: ремня, роликов, натяжителя и крышек. Важно соблюдать последовательность и придерживаться рекомендаций производителя, чтобы не допустить ошибок при сборке.
Подготовка к работе начинается с демонтажа минусовой клеммы аккумулятора, чтобы обезопасить электронику. Далее необходимо зафиксировать двигатель в нужном положении, установить метки на цепи и собрать все инструменты и запчасти для удобства выполнения каждого шага.

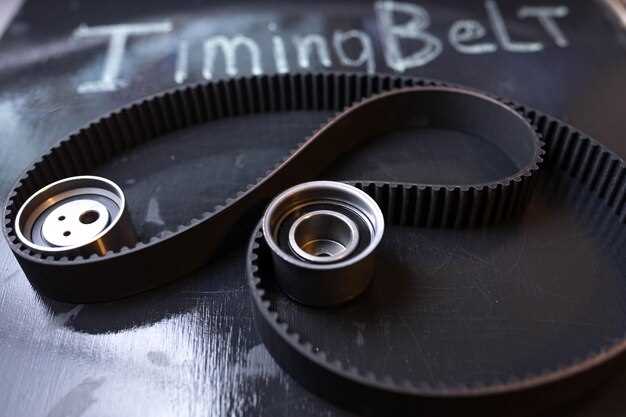

Первичные подготовительные действия перед заменой ГРМ
Отключите аккумулятор, чтобы избежать случайных коротких замыканий и повреждений электроники.
Подготовьте необходимые инструменты: набор головок, торцевых ключей, отвертки, демпферной отвертки и специальные фиксаторы для цепи.
Обезжирьте рабочую зону, удалив масляные и грязевые загрязнения, чтобы обеспечить чистый доступ к ремню и расположенным рядом деталям.
Поднимите автомобиль на смотровую яму или эстакаду, зафиксируйте его на стойках, чтобы обеспечить стабильность и свободный доступ к нижней части двигателя.
Снимите защитный пластик или бампер, если он мешает доступу к верхней части двигателя, не забывая открутить все фиксаторы и винты.
Освободите место для работы, переместите или снимите сопутствующие компоненты – например, натяжитель ремня или ролики, чтобы не мешали при замене ГРМ.
Зафиксируйте метки на распредвале и коленвале, чтобы сохранить правильное положение при демонтаже ремня и обеспечить точность сборки.
Проверьте наличие специальных меток и отметок на ремне и шкивах, сверите их с руководством по ремонту для предотвращения ошибок при сборке.
Инструменты и материалы, необходимые для работы
Для замены ГРМ на Subaru EJ253 подготовьте следующий набор инструментов и материалов:
- Набор головок и трещоток с расширениями – для доступа к крепежным элементам в труднодоступных местах.
- Торцевые ключи различных размеров – 10, 12, 14 и 17 мм лучше всего подойдут для снятия крышек и болтов.
- Отвертки плоская и крестовая – для снятия пластиковых крышек и трещотных элементов.
- Динамометрический ключ – для затяжки болтов по заданным параметрам, чтобы избежать переусердствования или недотягивания.
- Набор фиксаторов и съемников – помогут аккуратно снять ремень, ролики и натяжители.
- Масло или противозадирное средство – для смазки цепи или роликов при сборке.
- Маркеры или маркеры для нанесения меток – чтобы зафиксировать положение распредвалов и других элементов перед снятием.
- Малярная лента или мягкий маркер – для закрепления меток и обозначений
Подготовка автомобиля: обеспечение безопасности и свободного доступа
Поднимите автомобиль на монтажную яму или подъёмник, чтобы обеспечить чистый и свободный доступ к нижней части двигателя.
Закрепите автомобиль с помощью дополнительных упоров или брусков, чтобы он не сдвинулся во время работы. Проверьте, что ручной тормоз надежно зафиксирован.
Освободите пространство вокруг двигателя и радиатора: уберите все посторонние предметы, инструменты и жидкости, которые могут мешать выполнению работы.
Отключите минусовую клемму аккумулятора, чтобы избежать случайного короткого замыкания и защитить электросистему автомобиля.
Снимите защитный кожух или крышку двигателя, если она мешает доступу к ГРМ, используя соответствующий инструмент.
Зафиксируйте метки на ремне и шкивах, если есть необходимость в правильном совмещении элементов при сборке. Это упростит регулировку и снизит риск ошибок.
Проверьте наличие всех нужных инструментов и комплектующих: ключи, отвертки, новые уплотнители и ремень ГРМ. Подготовка инструментов заранее ускорит процесс и поможет избежать перебросов времени.
Обеспечьте хорошее освещение рабочей зоны, чтобы видеть все мелкие детали и избежать ошибок при работе включающих в себя мелкие узлы.
Определение правильных моментов для замены ремня и роликов
Планируйте замену ремня ГРМ и роликов каждые 60 000 – 100 000 километров пробега или через 5-6 лет эксплуатации, в зависимости от условий эксплуатации и рекомендаций производителя. Замена раньше срока рекомендуется при появлении признаков износа, таких как трещины, темные полосы или изначальная мягкость ремня.
Обратите внимание на признаки ухудшения состояния роликов: наличие шума при вращении, люфтов или заметных трещин на корпусе. Профессионалы советуют регулярно проверять состояние роликов и натяжителя при каждой замене масла, ведь своевременное обнаружение износа увеличивает надежность работы двигателя.
Используйте сервисную книгу автомобиля или техническую документацию, чтобы определить рекомендуемые интервалы между заменами именно для вашей модели Subaru EJ253. Эти параметры часто задают точные сроки или километраж, что помогает избежать неожиданных поломок и дорогостоящего ремонта.
Обнаруженные признаки Рекомендуемое действие Трещины или износ ремня Заменить ремень незамедлительно Шумы или люфт ролика Проверить ролик и, при необходимости, заменить Появление признаков газа или трещин на корпусе ролика Производить замену ролика вместе с ремнем В течение установленного межсервисного интервала Плановая замена по регламенту Обзор специфики двигателя Subaru EJ253 и особенности ГРМ

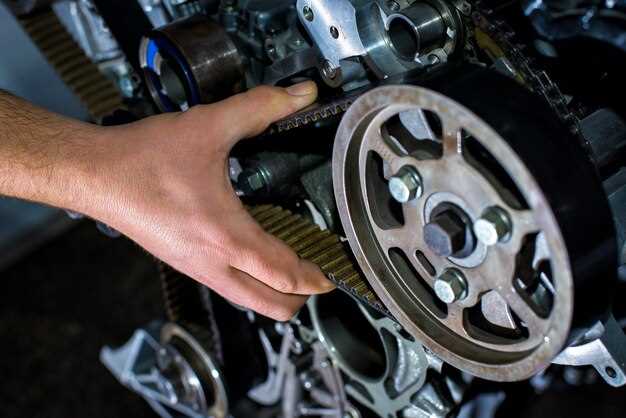

Горизонтально-оппозитный дизайн двигателя предъявляет особые требования к системе ГРМ. В случае EJ253, ремень ГРМ отвечает за синхронизацию работы распределительного вала и коленчатого вала, что позволяет своевременно открывать и закрывать клапаны. Эти элементы расположены внутри специального закрытого кожуха, защищанного от песка, грязи и влаги.
Из-за конструкции двигатели серии EJ часто используют цепь или ремень ГРМ в зависимости от модификации. В двигателе EJ253 применяется ремень, размеры которого необходимо соблюдать с точностью до миллиметра для предотвращения проскальзывания или разрушения. Кроме того, ремень натягивается с помощью автоматического или механического натяжителя, что обеспечивает стабильную работу системы.
Особенностью ГРМ у этого двигателя является наличие двух роликов: натяжного и направляющего, которые обеспечивают плавность вращения и уменьшение вибраций. При замене ремня важно проверить состояние роликов и натяжителя, а также натяжное давление, чтобы избежать возникновения сбоев или повреждений клапанов.
Обратите внимание, что ремень ГРМ у EJ253 требует регулярной замены каждые 60-100 тысяч километров или по рекомендациям производителя. Пренебрежение этим сроком повышает риск обрыва ремня, что может привести к серьезным повреждениям внутри двигателя, включая удар поршня о клапана.
Пошаговая процедура замены ГРМ на Subaru EJ253
Отсоедините аккумуляторный кабель, чтобы избежать короткого замыкания. Освободите пространство вокруг двигателя, сняв все лишние защиты и кожухи, мешающие доступу к ремню ГРМ.
Обозначьте положение меток на распредвалах и маховике. Затем с помощью специального ключа зафиксируйте распредвалы в положении, соответствующем верхней мертвой точке. Это важно для правильной установки нового ремня.
Ослабьте натяжной ролик и снимите старый ремень ГРМ. Обратите внимание на его направление и маркировки, чтобы при установке нового соблюдать последовательность.
Проверьте состояние роликов, натяжных механизмов и шкивов. Замените неисправные компоненты. Установите новые ролики и натяжной механизм согласно инструкции производителя.
Накрутите новый ремень, следя за тем, чтобы все метки совпадали с маркировками. Натяните ремень до рекомендованного усилия, использовав специальный инструмент для натяжки.
Проверяйте натяжение, двигая ремень рукой – оно должно быть умеренно тяжелым, без люфтов и прогибов. Ослабьте фиксационные винты ролика, если нужно, чтобы провести финальную регулировку натяжения.
Проверьте совпадение меток на распредвалах и маховике, убедившись, что все уровни совпадают по времени. Заверните фиксирующие винты и снимите все инструменты фиксации.
Установите защитные кожухи и компоненты кузова, подключите аккумулятор и проверьте работу двигателя без запуска – проверьте правильность натяжения и наличие столкновений ремня с другими элементами.
Запустите двигатель и несколько раз прогоните его, чтобы проверить стабильно ли работает ГРМ. После прогрева убедитесь, что метки остаются в правильных позициях, а ремень не смещается.
Демонтаж старых ремней и роликов
Освободите пространство вокруг ремня и роликов, чтобы обеспечить хороший доступ. Отступите все, что мешает, и подготовьте необходимые инструменты – обычно это торцевые ключи и отвертки. Начинайте с ослабления натяжного ролика: для этого ослабьте болт крепления, который фиксирует его на месте. Используйте ударную отвертку или торцевой ключ, чтобы открывать затяжку, избегая излишних усилий, чтобы не повредить детали.
Перейдите к снятию ремня: аккуратно прошёлтесь пальцами по длине, чтобы убедиться, что ремень легко отделяется. Удерживайте ремень свободным и медленно снимайте его с роликов и шкивов. Обратите внимание на направление натяжения – оно важно для правильной установки нового ремня.
Для снятия роликов используйте подходящий торцевой или гаечный ключ. Внимательно открутите крепёжные болты, чтобы ролик можно было извлечь. Запомните расположение роликов, если их несколько – это упростит сборку. Если ролики зажаты или заусени, аккуратно освободите их, избегая крючков и царапин на поверхности. Не торопитесь, следите за мягкостью движений, чтобы не повредить ремень или шкивы при дальнейшем монтаже.
Если ролик застрял или трудно снимается, используйте мягкое гораздо, чтобы аккуратно вытянуть его. В случае появления сильных сопротивлений не применяйте силу – проверьте, не зафиксирована ли гайка или болт. После снятия ремня и роликов тщательно проверьте их состояние, отметьте изношенные до замены детали. Такой подход позволит избежать ошибок при следующем этапе ремонта.
Осмотр и проверка натяжных роликов и натяжителя
Проверьте состояние натяжных роликов, убедившись в отсутствии трещин, потертостей или заметных повреждений на их поверхности. Обратите внимание на наличие радиальных люфтов – ролик должен вращаться свободно без ощутимых заеданий или шума. Проверьте, нет ли следов износа или расслоения подшипников.
Обратите внимание на натяжитель: его пружина должна обеспечивать устойчивое натяжение цепи без провиса. Внимательно оцените наличие оставшейся шероховатости или коррозии, которая может снизить эффективность работы. При переключении натяжителя по оси убедитесь, что он не заедает или не руководит резко.
Если натяжной ролик или натяжитель качаются или вращаются с задержками, появлением люфтов или заметным шумом, их лучше заменить. Тщательный осмотр на предмет повреждений или износа позволяет определить необходимость внесения изменений и избежать проблем с механикой двигателя после сборки.
Установка новых ремней и роликов по меткам
Перед установкой новых ремней обязательно совместите метки на распредвале и коленвале с соответствующими метками на корпусе двигателя. Проверьте, что метки точно совпадают, чтобы избежать ошибок при натяжении ремней. После этого аккуратно зафиксируйте распредвалы в положении, закрепив их монтажными скобами или защелками, чтобы не сместились во время работы.
Обратите внимание на натяжение ремней: используйте специальный инструмент или измеритель натяжения, указанный в технической документации вашего двигателя. Обычно для ремней ГРМ применяется натяжитель с определенным сопротивлением, которое легко проверить, мягко надавив на него пальцем или гайкой. Убедитесь, что ролики свободно вращаются без заеданий и люфтов, а их оси надежно закреплены.
При монтаже следите за тем, чтобы ремень не перетягивал компоненты, но и не был слишком свободным – это критично для правильной работы системы. После установки натяните ремень так, чтобы отклонение на середине было в пределах указанного диапазона. При необходимости используйте метки на натяжном ролике, чтобы зафиксировать нужный момент давления.
После фиксации ремня и роликов заново проверьте совпадение меток. Затем несколько раз поверните двигатель вручную на полностью отключенной искре, чтобы убедиться в отсутствии зацеплений или неправильного натяжения. Важно, чтобы метки оставались на месте в начальных зафиксированных положениях, что гарантирует правильный монтаж.

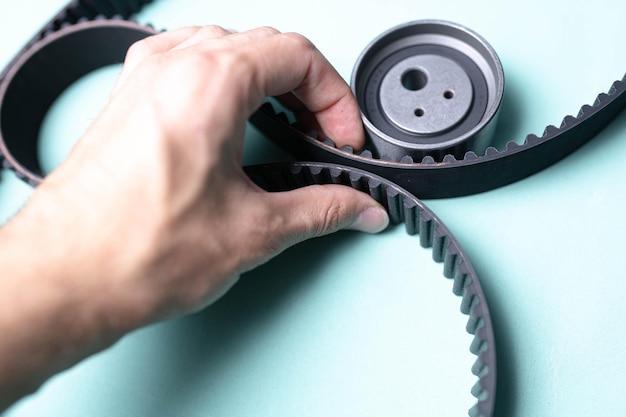

Проверка правильности сборки и натяжения ремней
Начинайте с осмотра расположения ремней. Убедитесь, что ремень лежит ровно на всех шкивах без перекосов или зазоров. Проверьте, что зубья ремня полностью соответствуют зубьям шкивов и не смещены в бок. Осмотрите ремень на наличие трещин, износа или следов масла – любые повреждения требуют замены.
Для проверки натяжения ремня используйте специальный динамометр или метод с натяжением по свободному прогибу. Рекомендуется, чтобы при надавливании в центре ремня средней силы он прогибался на величину около 10–15 мм. В случае использования индикатора натяжения сравнивайте показатели с заводскими значениями, указанными в руководстве по ремонту.
При ручном измерении натяжения нажмите пальцем на ремень в центре и оцените сопротивление. Он не должен сжиматься слишком легко, но и не должен ощущаться как натянутый с чрезмерным усилием. Если натяжение выходит за допустимые границы, отрегулируйте натяжитель или установите ремень заново, проверяя натяжение после каждой операции.
Шаг Действие Рекомендуемые параметры 1 Проверка положения ремня Ремень ровно ложится на все шкивы, зубья совпадают 2 Осмотр повреждений Отсутствие трещин, износа и масляных пятен 3 Измерение прогиба 10–15 мм при нажатии средней силы 4 Проверка сопротивления вручную Ремень не должен провисать легко или быть слишком туго натянутым 5 Настройка натяжения При необходимости отрегулируйте натяжитель, повторите проверку после регулировки Пробный запуск двигателя и контроль работы ГРМ
Перед запуском двигателя убедитесь, что все крепежные элементы закреплены без зазоров и правильно натянуты, особенно ремень и его натяжитель. Перед запуском проверьте наличие правильно установленной метки совмещения по ГРМ, чтобы избежать несинхронности клапанов и поршней. Запустите двигатель на минимальных оборотах и внимательно слушайте. Обратите внимание на шумы и вибрации, которые могут сигнализировать о неправильной установке. Проверьте датчики положения коленвала и распределительного вала, они должны подавать корректные сигналы. После прогрева двигателя до рабочей температуры на холостых оборотах наблюдайте за стабильностью работы: отсутствие рывков, стабильная работа потребует дальнейшей проверки. В процессе работы двигателя отклонения в оборотах или необычные звуки свидетельствуют о неправильной установке ГРМ или ошибках при регулировке. При обнаружении перебоев или нехарактерных шумов остановите мотор и откройте доступ к ремню для повторной проверки положения меток и натяжения. Любые отклонения от нормальной работы указывают на необходимость пересмотра монтажных операций.
