Toyota corolla 120 кузов как регулировать фары

Сразу: выставьте низкий пучок с уклоном 1% вниз (1 см на метр). На расстоянии 7,6 м от вертикальной поверхности отметьте высоту центра оптического блока и проведите горизонтальную линию, затем нанесите вторую линию ниже на 7,6 см – именно по ней должна проходить линия резкого среза светового пучка при включённом ближнем свете. 1% = 1 см/м; при 7,6 м это ?7,6 см.

Необходимые инструменты: рулетка, уровень, клейкая лента или малярный скотч, маркер, крестовая отвертка и торцовый ключ 10 мм. Подготовьте автомобиль: ровная площадка, стандартное давление в шинах, бак заправлен наполовину, на водительском сиденье человек либо эквивалентная нагрузка. При проверке держите крышку капота закрытой.

На большинстве моделей этого семейства оптический узел имеет два винта: вертикальный и горизонтальный. Поворачивайте регулировочный винт по четверти оборота и проверяйте смещение пучка на стене – мелкие шаги дают точную подстройку. Вертикальным винтом добейтесь совпадения с отмеченной линией (нижняя горизонталь), горизонтальным – сместите главный световой пятно так, чтобы оно располагалось по вертикали на линии центра блока или чуть вправо от неё в зависимости от дорожного трафика. После установки прокатитесь по освещённой дороге и при необходимости подкорректируйте, проверяя отсутствие слепящего эффекта для встречных автомобилей.

Toyota Corolla (кузов 120) – как регулировать фары

Юстируйте оптику на ровной площадке при полностью заряженном аккумуляторе, штатном давлении в шинах и с водителем на месте; расстояние до экрана – 7,6 м, верхняя граница светового пучка должна оказаться на 50 мм ниже горизонтали, проведённой через центры ламп.

Необходимое: рулетка, малярная лента и маркер, отвёртка крестовая или шестигранник (в зависимости от винтов корпуса), ровная стена или экран, уровень или отвес.

Алгоритм подготовки: 1) припаркуйте машину строго перпендикулярно к стене; 2) измерьте высоту центров световых приборов от земли (H) и отметьте на стене горизонтальную линию на высоте H; 3) отметьте вертикаль центральной оси кузова и центры каждого блока оптики; 4) отъезжайте назад до 7,6 м.

Юстировка: включите ближний свет, закройте одну фару картоном для поочерёдной настройки. На блоке оптики найдите два винта – один отвечает за вертикаль, другой за горизонталь. Вращение вертикального винта по часовой стрелке поднимает пучок, против часовой – опускает; горизонтальным винтом смещают пучок влево/вправо до совпадения с разметкой.

Контрольная метрика: при дистанции 7,6 м центр максимальной яркости должен находиться на 50 мм ниже горизонтальной линии, вертикальная симметрия – совпадать с отметкой центра лампы ±10 мм. После настройки повторите проверку с обеих фар.

Финальная проверка на дороге: поездка по равной прямой на 30–40 км/ч; оцените отсутствие ослепления попутного транспорта и стабильность светового пятна. При заметном отличии между левой и правой стороной – повторите настройку.

Особенности для ксенон- и светодиодных модулей: если в блоке встроены моторы уровня или электронный корректор, базовую юстировку выполняйте в сервисе с диагностическим оборудованием; при установке нестандартных ламп требуется дополнительная проверка геометрии пучка и, при необходимости, корректор.

Необходимые инструменты и материалы для регулировки фар

Обязательный набор: крестовая отвертка PH2, плоская 6 мм, набор TORX (T15–T30), набор головок 8, 10, 12, 14 мм с трещоткой 1/4′ и 3/8′, удлинитель 150 мм, комплект шестигранников 4–6 мм, разводной ключ 8–17 мм.

Измерительные принадлежности: рулетка с делениями в миллиметрах (мин. 5 м), линейка 1 м, строительный пузырьковый уровень или лазерный нивелир, шнур?отвес. Для переноса меток на стену – малярная лента и маркер тонкого профиля, щит или плотный картон размером не менее 1?1 м.

Подготовка ТС: домкрат и подпорные стойки или заездные эстакады, противооткатные упоры под колёса, манометр для шин; давление в шинах выставьте по сервисной книге и снимите лишний груз из салона.

Материалы для обслуживания оптики: чистящие салфетки без ворса, спиртовой раствор для обезжиривания линз, запасные лампы соответствующего типа (проверьте маркировку на колбе или в руководстве), нитроклейкая лента для временной фиксации шаблонов, лёгкое масло или антизадирная паста для резьб регулировочных винтов.

Средства безопасности: перчатки без ворса, защитные очки, переносной фонарь с магнитным креплением, ветошь для рук и подложки под инструменты.

Опциональные приборы для точной юстировки: прибор для выставления световых пучков (headlamp aimer), цифровой уровнемер, лазерный целеуказатель и инструкция по использованию выбранного оборудования.

Короткий чек?лист перед работой: убедитесь в ровной площадке, расстояние до контрольной стены 7,5 м, измерьте высоту центров оптики от пола и перенесите метки на стену, шины на рекомендованном давлении, запасные лампы под рукой.

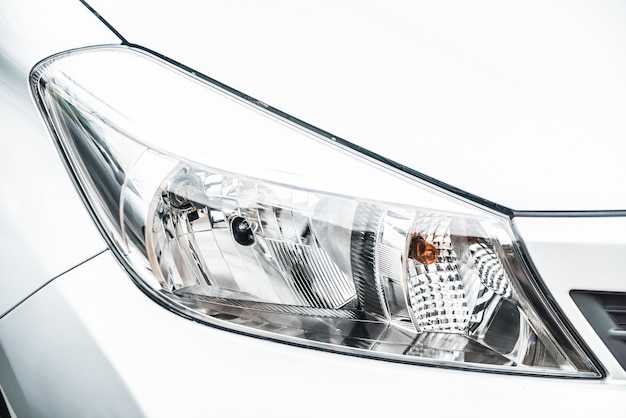

Подготовка автомобиля: загрузка, давление в шинах и положение подвески

Перед началом работ оставьте в салоне одного водителя (~75 кг), заправьте бензобак до нормального уровня и извлеките из багажного отделения все дополнительные вещи; запасное колесо и набор инструментов держите на штатных местах.

Измеряйте давление только на холодных шинах (стоявших не менее 3 часов или пройдено не более 2 км). Манометр должен иметь погрешность не более ±0,1 бар. Подгоняйте давление под реальную загрузку автомобиля – значения приведены в таблице.

Режим загрузки	Передняя шина	Задняя шина
Лёгкая (один водитель)	2,0 бар / 200 кПа / ~29 psi	1,9 бар / 190 кПа / ~27,6 psi
Обычная (водитель + пассажир + багаж ~50 кг)	2,2 бар / 220 кПа / ~31,9 psi	2,0 бар / 200 кПа / ~29 psi
Полная (4 пассажира + багаж)	2,4 бар / 240 кПа / ~34,8 psi	2,4 бар / 240 кПа / ~34,8 psi

Разница давления между парой одинаковых колёс не должна превышать 0,1 бар. После подкачки прокатитесь 1–2 км и повторно проверьте давление; корректируйте при необходимости.

Измерьте статическую высоту подвески по одинаковым точкам слева и справа (например, от края арки до центра колеса). Допустимая асимметрия не более 10 мм. Проседание относительно технической заводской нормы: передняя часть – не более 15 мм, задняя – не более 20 мм; при превышении – проверить пружины и амортизаторы на износ и заменить изношенные элементы.

Для имитации полной загрузки размещайте грузы массой по 70–80 кг на сиденья, а багаж – в багажном отсеке, затем повторите измерения давления и высоты. Проверьте затяжку креплений стоек и опор амортизаторов, состояние втулок стабилизатора и наличие коррозии на пружинах.

Дополнительные практические заметки и локальные рекомендации по давлениям и подготовке можно найти на ресурсе новости авто-мото.

Как найти и доступиться к регулировочным винтам фар на Corolla 120

Откройте капот и осмотрите верхнюю кромку оптического блока: видимый сверху винт отвечает за вертикальную наводку, боковой (или смещённый назад) – за горизонтальную.

Вертикальный элемент обычно расположен на верхней части корпуса рядом с электромоторчиком корректора или крепёжной лапой; боковой скрыт под резиновой заглушкой или в нише за подкрылком со стороны колеса.

Набор инструментов: крестовая отвертка PH2, головки 8 и 10 мм, удлинитель 150–200 мм, карданчик и трещотка, тонкая плоская отвёртка для демонтажа клипс, Torx T20–T25 для редких вариантов. Для доступа в колесной арке подготовьте вороток с короткой головкой.

Доступ сверху: открыть крышку моторного отсека, при необходимости снять пластиковую накладку воздухозаборника (2–3 клипсы) – после этого верхний винт становится полностью видимым и вращается крестовой отвёрткой или головкой. Доступ через подкрылок: повернуть руль в сторону, удалить 3–6 пластиковых фиксаторa, отогнуть подкрылок и добраться до бокового винта; иногда потребуется снять одну-две верхних гайки бампера (10 мм).

Если боковой винт спрятан под резиновой заглушкой – аккуратно снять заглушку тонкой плоской отвёрткой или пассатижами, чтобы не разорвать уплотнитель. При ограниченном пространстве используйте длинную отвертку с гибким удлинителем или карданный переходник.

Перед манипуляциями пометьте скотчем положение корпуса и фиксаторов, работайте на ровной площадке при выключенном моторе и отключённом потребителе освещения. После доступа ориентируйтесь по отметкам на стене: при расстоянии 7–8 метров центр светового среза обычно располагают на 5–10 см ниже центра лампы; для точной проверки используйте меловые метки или лазерный нивелир.

Разметка стены и установка автомобиля для проверки светового пятна

Установите автомобиль на ровной площадке: позади ровной вертикальной стены освободите участок длиной не менее 8 м; центр оптического модуля должен находиться на удалении 7,60 м от стены (допустимый диапазон 6–10 м при условии пересчёта вертикального смещения).

Подготовка автомобиля: шины – рабочее давление, бак – наполовину, на борту только водитель; колёса – прямо, подвеска – в штатном положении. Откройте капот и измерьте вертикально от земли до центра линзы/рефлектора с точностью ±5 мм; значение запомните.

Перенос высоты на стену: от основания стены вверх отмерьте полученную высоту и отметьте точку под каждый световой модуль; удобнее использовать отвес или водяной/лазерный уровень. Соедините две точки горизонтальной линией – это линия центра модулей.

Разметка вертикальной оси: измерьте расстояние между центрами модулей по горизонтали и найдите середину – отметьте вертикальную ось автомобиля на стене. При отсутствии точных измерений ориентируйтесь по центральной кромке капота/радиаторной решётке и проверьте симметрию относительно отметок центров.

Целевые метки для светового пятна: рассчитайте вертикальное смещение для ближнего света по правилу 1% (10 мм на 1 м). На расстоянии 7,60 м перенос станет 76 мм вниз от линии центров – отметьте точки для левой и правой сторон. Для горизонтальной асимметрии (для машин с рулём слева) сместите правую целевую точку дополнительно вправо на 70–120 мм на расстоянии 7,60 м; для машин с рулём справа – зеркально влево.

Проверка светового пятна: включите ближний свет, закройте одну сторону плотной тряпкой, добейтесь чёткого градиента светового пятна на стене. Яркая верхняя граница должна проходить через отмеченные целевые точки (вертикаль и смещение по горизонтали). Для точной подгонки используйте мелкие шаги винтов по вертикали и горизонтали, контролируя совпадение с метками до ±10 мм.

Примечания по точности: отклонение более ±30 мм по вертикали на 7,6 м обычно приводит к зеркальному ослеплению встречного транспорта или недостаточной видимости; перед финальной проверкой убедитесь в ровности основания и отсутствии перекосов корпуса.

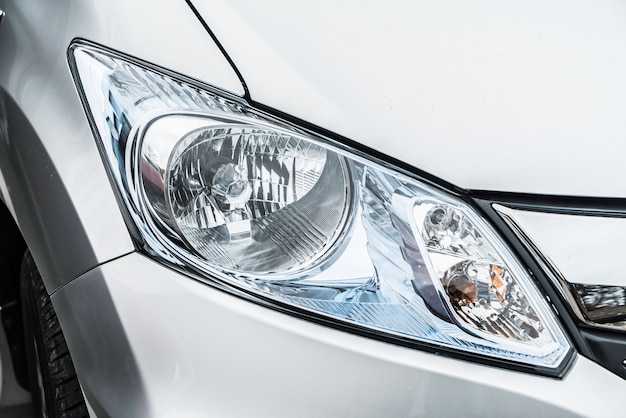

Вертикальная регулировка: пошаговая настройка подъёма пучка

Сразу установите машину перпендикулярно ровной стене на дистанцию 7,6 м, давление в шинах – заводское, багажник пуст, на водительском месте вес примерно 75 кг или эквивалентная нагрузка.

Инструменты: крестовая отвертка и/или TORX/шестигранник, рулетка, мел или клейкая лента, уровень (по желанию), тряпка для защиты поверхности.

1. Измерьте высоту центра стекла оптического блока от поверхности пола и отметьте на стене горизонтальную линию на этой высоте. Для этого: рулеткой от пола до центра линзы, отметка по центру лампы слева и справа.

2. Найдите вертикальную центральную линию: измерьте межцентровое расстояние между двумя оптическими блоками, разделите пополам и перенесите метку на стену, чтобы потом ориентироваться на симметрию пучков.

3. Сделайте дополнительную метку ниже горизонтальной: при дистанции 7,6 м опустите линию на 65 мм от отметки центра – это целевая вертикальная поправка для ближнего света. На стене получится две параллельные линии: высота центра и целевой сдвиг вниз.

Дистанция до экрана	Рекомендуемый вниз (мм)	Процент уклона
7,6 м	65 мм	0,85 %
10 м	85 мм	0,85 %
5 м	42 мм	0,85 %

4. Включите ближний свет и закройте один блок картоном или тряпкой, чтобы видеть только регулируемый пучок. Ориентируйтесь на верхний край яркости (cut-off) или центр светлого пятна.

5. Найдите вертикальный регулировочный винт на задней/верхней части оптического блока. Поверните винт на 1/4 оборота, затем снова оцените положение пучка на стене. Если пучок поднялся выше целевой линии – поворачивайте в обратную сторону; если опустился – продолжайте в том же направлении. Движение выполняйте мелкими шагами до совпадения верхнего края освещения с отметкой на стене.

6. Повторите настройку для второй стороны, контролируя симметрию по центральной вертикали: обе линии верхних краёв пучков должны совпадать по высоте и смещению вниз относительно центров оптик.

7. Финишная проверка на дороге: проезд с включённым ближним светом по ровной прямой на небольшой скорости – убедитесь, что встречные водители не ослепляются и освещение перед автомобилем равномерно. При необходимости вернитесь к настройке и доведите до совпадения с метками.

Советы: защищайте лак вокруг винтов тряпкой, не делайте резких многократных вращений, проверяйте давление в шинах и уровень подвески перед контролем; если нет видимого эффекта, снимите декоративную заглушку и проверьте доступность винта или возможные повреждения оптики.

Горизонтальная регулировка: устранение смещения влево или вправо

Рекомендация: парковать седан перпендикулярно ровной стене на расстоянии 7,6 м (25 футов), измерить высоту центра оптического блока до пола и переносить отметки на стену.

Подготовка: давление в шинах выставить заводское (обычно 2,0–2,4 бар), топливо на среднем уровне, в салоне только водитель, багажник пуст. Заглушите электрооборудование, включите ближний свет (световой блок в штатном положении).

Разметка на стене: измерьте высоту H центра оптического блока (в см) и отметьте точку H на стене. От этой точки проведите вертикали, соответствующие центрам каждого светового блока: для этого измерьте расстояние между центрами блоков на кузове и перенесите на стену. На линии H отмерьте вниз смещение для целевой линии наклона: рекомендованная величина – 1 см на 1 м дистанции (при 7,6 м = 7,6 см вниз).

Горизонтальная цель: для стран с правосторонним движением сместите целевой вертикальный ориентир для каждого блока вправо относительно его центровой вертикали на 5 см (при 7,6 м); для левостороннего – влево на 5 см. Допустимое отклонение после настройки – не более ±2 см по горизонтали относительно намеченной точки.

Доступ к регулировочным винтам: откройте пыльник задней части оптического блока, определите тип привода винта (крестовая PH2 или шестигранник). Работайте небольшими шагами: поворачивайте винт по 1/4 оборота, затем проверяйте смещение светового пятна по разметке на стене.

Процесс подстройки: сначала выровняйте горизонтально один блок до совпадения яркого пятна с соответствующей вертикальной меткой, затем переходите ко второму. Если после регулировки один блок ярче другого – проверьте состояние ламп и отражателя; разницу нельзя компенсировать только винтом.

Контроль качества: после настройки проездной тест: на ровной дороге при включённом ближнем свете смотрите на отражение в зеркале встречных автомобилей и проверяйте отсутствие слепящего эффекта. При движении по шоссе на скорости 50–70 км/ч оцените равномерность освещения полосы и положение тёмного среза относительно дороги. Финишное требование – центр светового пятна совпадает с горизонтальной меткой и горизонтальное смещение не превышает ±2 см.

Примечание: при наличии электронных корректорных механизмов используйте сервисный режим блоков или диагностический инструмент; при затруднениях обратиться в мастерскую с подъемником для заводской проверки углов.

Регулировка фар с проекторами и с отражателями: нюансы процедуры

Поставьте автомобиль на ровную площадку, включите стояночный тормоз, наполните бак до нормального уровня, накачайте шины по табличному давлению и разместите нагрузку: один взрослый (?75 кг) на водительском сиденье; расстояние до экрана – 10 м.

Измерьте высоту оптической оси от земли и отметьте её на стене/экранe; для ближнего света ориентир по вертикали – падение 1% (100 мм на 10 м) относительно центра оптики. Горизонтально выравнивайте относительно продольной оси автомобиля; для движения по правой стороне проезжей части допустимый сдвиг вправо – 50–100 мм на 10 м (чёткая граница не должна светить в глаза встречным).

Для линзовых модулей (проекторных): добивайтесь ровной и резкой линии отсечки. Вертикальная подстройка делается до совмещения линии отсечки с отметкой на экране; горизонтальная – до смещения правой части светового поля в пределах указанного интервала. При наличии ксенона/би-ксенона предварительно установите автоподвес/датчики в нейтральное положение; после замены лампы используйте центровочные шайбы или поворот отражателя для точного положения пучка.

Для отражательных чаш: ориентируйтесь на ярчайшую зону – «hot spot». Центр яркости ставьте на вертикально/горизонтально отмеченные координаты; при широком или размытом пятне проверьте состояние отражателя и ориентацию лампового цоколя – неправильная поворотка лампы даёт смещение и засветы. Последовательность: слабая подстройка вертикали, затем горизонталь, повторная вертикаль.

Допуски: по вертикали ±10–20 мм на 10 м (?±0,1–0,2°), по горизонтали ±20–30 мм. Малейшее изменение угла у проекторов визуально заметно – подстраивайте с мелкими шагами (четверть оборота винта или 1–2 мм шайбы). Фиксируйте затяжкой крепления после каждого контроля и проверяйте повторно.

Частые причины смещения: ослабшие крепления, просевшие опорные подушки, деформация кронштейнов, попадание воды в оптику, изношенные регулировочные винты. Устраняйте люфты в кронштейнах, при необходимости ставьте тонкие подкладки для корректировки угла и меняйте повреждённые элементы вместо попыток компенсировать их регулировкой.

Контроль на дороге: выполните пробный заезд по тихой прямой в тёмное время, убедитесь в отсутствии ослепления встречных и равномерности освещения обочины; при сомнениях – повторите стендовый тест с теми же отметками и нагрузкой.

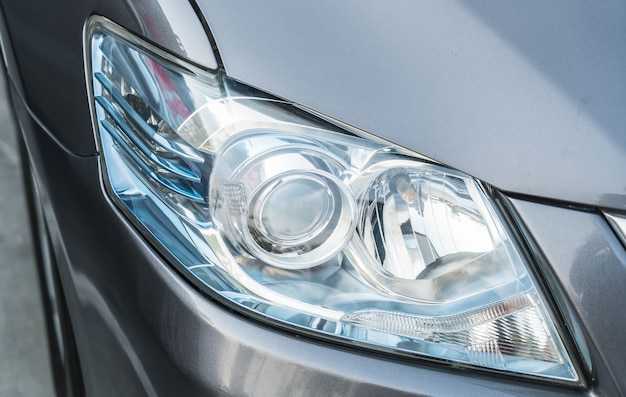

Проверка светового рисунка и контроль бликов для встречного транспорта

Выставьте наклон ближнего света по правилу 1 см на 1 м: при расстоянии 7,6 м отметьте на стене высоту центра оптического блока и опустите рабочую линию на 7,6 см.

1. Подготовка:

   • Поверхность ровная, расстояние до стены 7,6 м (25 футов).
   • Давление в шинах – заводское или 2,2–2,5 бар; бензобак заполнён наполовину; водительское место нагружено ~75–80 кг (или имитируется грузом).
   • Колёса прямо, подвеска в штатном положении, все двери закрыты.

2. Разметка на стене:

   • Измерьте высоту центра оптического элемента от земли (h) и проведите горизонтальную линию на высоте h.
   • На той же линии отметьте вертикали по осям световых модулей: используйте расстояние между центрами модулей на автомобиле и перенесите на стену.
   • Отметьте вертикальную линию по центру кузова для контроля симметрии.

3. Проверка светового рисунка:

   • Включите ближний свет. На стене должен образоваться чёткий горизонтальный край; яркая часть должна начинаться ниже линии h на величину 1 см на каждый метр (7,6 см при 7,6 м).
   • Для правостороннего движения правый модуль показывает небольшой подъём вправо («косой» срез) для подсветки обочины; подъём на правой стороне на расстоянии 7,6 м обычно составляет 10–15 см относительно основной горизонтали.
   • Левый модуль даёт ровный, чуть более низкий срез, чтобы не ослеплять встречный транспорт.

4. Допустимые отклонения и критерии брака:

   • Вертикальная разница центров световых пучков не должна превышать 2–3 см на 7,6 м.
   • Смещение по горизонтали центра пучка относительно центральной линии автомобиля – не более 2 см.
   • Отсутствие ярких пятен выше горизонтального среза; отсутствие рассеянного света наружу и в глаза водителю встречного транспорта.

5. Проверка бликов в реальных условиях:

   • Проезжая навстречу помощнику на расстоянии 25–50 м, оцените отсутствие ослепления по субъективному ощущению. Если помощник жалуется на ослепление – требуется корректировка.
   • Проверка на дороге: при встречных автомобилях не должно быть ощущения «плавающих» ярких пятен или внезапных вспышек выше уровня глаз водителя встречного ТС.

6. Корректировка положения:

   • Вращение вертикального регулировочного винта: изменение высоты примерно 1 см на метр соответствует малому повороту винта (делайте по 1/4 оборота, контролируя результат на стене).
   • Горизонтальная регулировка: перемещение правого/левого пучка по вертикали и горизонтали выполняйте малыми шагами; после каждого изменения возвращайтесь на 7,6 м и сверяйте со шкалой.
   • Повторяйте проверку после каждой регулировки до достижения требуемого рисунка и допустимых отклонений.

7. Финальная проверка и документирование:

   • Зафиксируйте метки на стене и сделайте фотографию рисунка с отметками расстояния для будущих сравнений.
   • Проверьте оба направления движения (ночная дорога с встречным транспортом) и при необходимости скорректируйте под реальные условия езды.

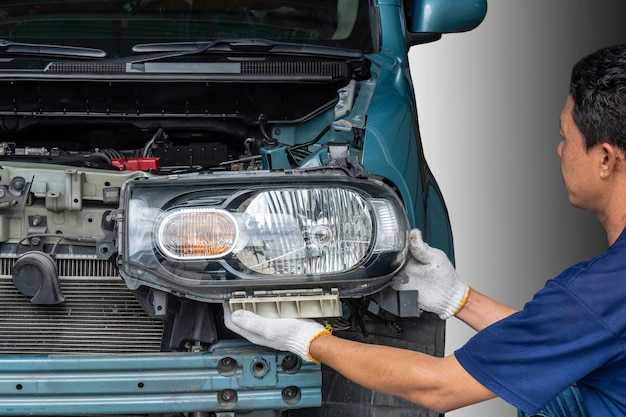

Как корректировать фары после замены корпуса, лампы или при деформации кузова

Поставьте автомобиль на абсолютно ровную площадку, давление в шинах – по сервисной книжке, бак заполнён примерно наполовину, в салоне – груз 75 кг на водительском сиденье; уровень кузова должен соответствовать рабочему положению перед проверкой.

• Необходимые инструменты: крестовая/торкс-отвёртка, ключи 8–13 мм, рулетка 5–10 м, мел/скотч для разметки, уровень (пузырьковый или цифровой), стенд-указатель для оптики при наличии.
• Оптимальная дистанция до экрана/стены: 7,6 м (25 футов). Альтернатива для метрической разметки – 10 м с пропорциональным смещением меток.

1. Измерьте высоту центра светового блока от уровня пола; на стене отметьте горизонтальную линию той же высоты и вертикальные линии по центрам каждого блока. Отметьте также вертикаль посередине автомобиля (симметрия).
2. Включите ближний свет. Вертикальная настройка: добивайтесь, чтобы верхняя яркая граница светового пятна на расстоянии 7,6 м находилась на 50 мм ниже горизонтальной линии, начерченной по центру лампы. Допускается отклонение ±20 мм.
3. Горизонтальная настройка: центр интенсивного пятна должен смещаться вправо относительно вертикали на 50 мм на том же расстоянии (для движения по правой стороне); допускается отклонение ±20 мм. При левостороннем движении – зеркально влево.
4. Вносите коррективы малыми шагами: поворачивайте регулировочные винты по 1/4 оборота, затем проверяйте положение пятна. Ориентир: 1/4 оборота обычно даёт сдвиг порядка 5–10 мм на стене при 7,6 м.
5. Если при диагностике один блок светит заметно выше/ниже соседнего (>20 мм) – проверьте крепления: ослабьте болты, выправьте положение опоры, при необходимости используйте металлические прокладки (1–3 мм) между кронштейном и кузовной панелью до достижения симметрии.
6. После замены лампы убедитесь в правильном посадочном положении колбы и отражателя: колба должна быть закреплена жестко, отражатель – без люфтов; неправильная установка вызывает разброс светового рисунка и ослепление встречных.
7. При трансформации монтажных площадок (вмятины, смещение панели) измерьте расстояние от фиксированных точек кузова до референсных точек корпуса светового блока с обеих сторон; разница >5 мм требует правки панели или замены кронштейна, 3–5 мм корректируется прокладками.
8. Если винты регулировки повреждены или зубчатая пара соскальзывает – замените механизмы или установите запасной кронштейн; подгонка «на болт» даёт временный эффект и быстро выйдет из допустимых пределов.
9. Для светодиодных модулей и би-ксенона соблюдайте рекомендации производителя лампы/модуля по положению: форма светового пятна и резкий край требуют точной юстировки; установка лампы неподходящего типа приводит к рассеянию света и штрафам.
10. Финальная проверка: ночная поездка по прямой с наблюдением за встречными и обозначенными дорожными знаками – расстояние видимости 30–50 м. При заметном ослеплении – снизьте высоту на 10–15 мм и повторно проверьте на стенде.

Контрольные допустимые значения и рекомендации по действиям при отклонениях:

• Вертикальное смещение от эталона: до ±20 мм – подстройка винтами; 20–50 мм – подрезка/установка прокладок в точке крепления; >50 мм – ремонт крепёжных элементов или панелей.
• Горизонтальное смещение: до ±20 мм – регулировка; >20 мм – проверка геометрии монтажных площадок.
• Неправильная форма пятна (рассеянный свет, сдвоение): возможны повреждение отражателя/линзы или неправильная лампа – демонтируйте и осмотрите на предмет механических повреждений, следов нагара или влаги.

После любых вмешательств фиксируйте положение винтов карандашной меткой на корпусе, повторно контролируйте симметрию по линиям на стене и сохраняйте данные замеров (высота центра, смещение относительно середины) для последующих работ.

Использование подручных средств: смартфон, лазерный указатель и рулетка для прицела

Поставьте автомобиль на ровную площадку перпендикулярно вертикальной поверхности на расстояние 7,5 м, отметьте на стене центр оптического модуля и сделайте целевой сдвиг вниз 7,5 см (правило уклона 1% – 0,01 ? расстояние).

1. Подготовка инструментов:

   • смартфон с приложением-уровнем и камерой с ручными настройками;
   • лазерный указатель класса ?5 mW, держатель или малярный скотч;
   • рулетка 5–10 м, маркер или малярная лента;
   • фонарь для подсветки при необходимости и ограждение рабочей зоны.

2. Проверка положения кузова и измерения:

   • положите смартфон на крышу, выровняйте машину с помощью уровня; при отклонении более 1° скорректируйте давление в шинах или поддомкратьте;
   • измерьте рулеткой высоту центра светового модуля от земли – запишите H (мм или см);
   • на стене проведите горизонтальную линию на высоте H от пола и отметьте её маркером.

3. Разметка целевой точки:

   • выберите рабочую дистанцию D (рекомендуемая 7,5 м; можно 5 м – тогда смещение = D ? 0,01);
   • от горизонтальной линии вниз отложите смещение S = D ? 0,01 и проведите вторую линию – это уровень центров светового пучка;
   • рулеткой перенесите боковые метки: измерьте расстояние между центрами модулей на автомобиле и отложите на стене симметричные вертикали.

4. Применение лазерного указателя:

   • зафиксируйте лазер у центра светового модуля (скотч или временный держатель); точка на стене должна попасть на ранее нанесённую марку;
   • поднимайте или опускайте регулировочный винт вертикали на корпусе оптики до совпадения точки лазера с целевой линией;
   • сдвиг по горизонтали корректируется параллельным перемещением (при необходимости регулируйте боковой винт) – центр пучка должен совпадать с вертикальной меткой.
   • предупреждение: не направляйте лазер на людей, зеркала или движущиеся транспортные средства.

5. Контроль через смартфон:

   • в тёмное время или при уменьшенном освещении включите ближний свет; на смартфоне заблокируйте экспозицию и фокус;
   • снимите изображение пучка на стене, используйте сетку (grid) для точного совмещения с линиями;
   • если камера показывает перекос или завал пучка, корректируйте регулировочные винты мелкими шагами и проверяйте каждое изменение фотографией.

6. Финальная проверка и рекомендации по точности:

   • повторно измерьте H и D, убедитесь, что смещение S соответствует формуле S = D ? 0,01;
   • при D = 7,5 м допустимое отклонение вертикали ±5 мм, по горизонту ±10 мм;
   • проверьте обе оптики поочерёдно и после работы проедьте 50–100 м и снова осмотрите световой рисунок на стене – при вибрации или нагрузке допускайте небольшую донастройку.

Безопасность: работайте в статичной зоне, используйте низкомощный лазер, не направляйте источники в сторону встречного транспорта и глаз людей.
