Перед началом настройки клапанов убедитесь, что двигатель остыл, чтобы избежать повреждений и получить точные показатели. Проверьте наличие всех необходимых инструментов, таких как пластинчатый щуп, ключи и отвертки, чтобы процесс прошел максимально гладко и быстро.
Правильная регулировка клапанов помогает избежать перебоев в работе двигателя, снижает расход топлива и обеспечивает стабильную работу механизма. Для этого потребуется снять крышку клапанного механизма и определить первоначальный зазор, соответствующий спецификациям для вашего двигателя.
Подготовка к регулировке клапанов и необходимые инструменты
Перед началом регулировки клапанов убедитесь, что двигатель остыл до комнатной температуры, чтобы точнее определить зазор и избежать повреждений. Ярко освободите рабочее место, убрав все лишние предметы, и подготовьте чистое пространство для работы.
Для выполнения регулировки понадобятся следующие инструменты:
| Название инструмента | Описание |
|---|---|
| Гаечный ключ на 10 или 12 мм | Для снятия крышки распределительного вала и регулировочных винтов клапанов |
| Торцевой ключ или головка на 8 мм | Для откручивания и закручивания болтов крепления крышки клапанной крышки |
| Мещеный щуп или толкатели | Для измерения зазоров между распорной пластиной и клапаном |
| Небольшой отвертка или пластиковая лопатка | Для аккуратного снятия крышки клапанной крышки без повреждений |
| Метки или маркер | Для отметки положения распредвала и распределительного вала перед снятием |
| Маска или очки защиты | Для защиты глаз при работе с металлическими деталями и инструментами |
Обеспечьте наличие чистого тряпки или салфетки для удаления загрязнений и старой смазки. Перед началом работы отключите отрицательную клемму аккумулятора, чтобы избежать короткого замыкания и случайного запуска двигателя. Проверьте наличие всех необходимых деталей и инструментов, чтобы избежать повторных остановок. Подготовьтесь к работе, убедившись, что двигатель и все его части находятся в безопасном положении, а рабочая площадь свободна от посторонних предметов.
Что потребуется для выполнения регулировки
Набор ключей и отверток. Проверьте наличие наборов гаечных ключей, в том числе торцевых, и плоских отверток для снятия крышек и доступных элементов.
Метрическая линейка или штангенциркуль. Они понадобятся для точного определения зазора и контроля промежутков клапанов.
Динамометрический ключ. Необходим для затяжки крепежных элементов с соблюдением требуемого усилия.
Контактные щупы или щупы для регулировки. Именно ими измеряют зазор между клапаном и толкателем, выбирая подходящий размер или устанавливая регулировочные прокладки.
Ключ для маслозаслонки или клапана. Иногда потребуется добраться до компонентов впускной системы или крышки клапанов.
Осветительный прибор или фонарик. Обеспечат хорошую visibility при работе в труднодоступных местах двигателя.
Меры безопасности. Наденьте перчатки и защитные очки, чтобы защитить руки и глаза во время работы с инструментами и моторным маслом.
Проверьте наличие инструкции по регулировке для конкретной модели Volkswagen Passat B3 1.8 Моновпрыск, чтобы точно следовать рекомендациям и избежать ошибок.
Подготовка автомобиля: предварительные проверки
Проверьте уровень моторного масла и при необходимости долейте его до рекомендуемого уровня, чтобы обеспечить правильную работу двигателя и избежать повреждений клапанной системы.
Убедитесь, что охлаждающая жидкость находится в пределах допустимых показателей и не содержит загрязнений или следов коррозии. При необходимости выполните замену или доливку жидкости.
Осмотрите ремень ГРМ на наличие трещин, износа или смещений. В случае обнаружения повреждений замените ремень до начала регулировочных работ, чтобы избежать его разрыва во время процедуры.
Проверьте состояние свечей зажигания, при необходимости замените их на новые или почистите, чтобы обеспечить стабильную работу двигателя перед регулировкой клапанов.
Осмотрите корпус воздушного фильтра на загрязнение и при наличии пыли или грязи очистите или замените его. Чистый воздушный фильтр обеспечит корректное поведение двигателя и точную работу системы впуска.
Проведите внешний визуальный осмотр системы впуска и выпуска на наличие трещин, утечек или повреждений. При обнаружении дефектов устраните их перед началом регулировки клапанов.
Убедитесь, что аккумулятор полностью заряжен и клеммы чистые и надежно закреплены. Это поможет избежать непредвиденных остановок двигателя в процессе работы.
Настройте уровень холостого хода и убедитесь, что все датчики двигателя функционируют правильно. Это обеспечит точное определение положения клапанов и исключит возможные ошибки в процессе регулировки.
Доступ к клапанам: снятие крышки клапанов
Начинайте с отключения минусовой клеммы аккумулятора, чтобы исключить короткое замыкание и случайное короткое замыкание цепей системы зажигания. После этого ослабьте крепежные винты крышки клапанов с помощью отвертки или головки на 10 мм, аккуратно выкручивая их по очереди, чтобы избежать деформации крепления.
Поднимите крышку клапанов, используя пластиковый или деревянный рычаг, избегая инструментов, которые могут повредить поверхности. Если крышка плотно сидит, аккуратно постучите по краям резиновым молотком или примените мягкий удар, чтобы освободить зажимы. Убедитесь, что все крепления полностью сняты, прежде чем приступать к дальнейшим операциям.
При снятии избегайте рывков и торопливых движений, чтобы не повредить штоки клапанов или гидрокомпенсаторы. После снятия крышки проверьте состояние прокладочной поверхности и внутренней части крышки на наличие формирующихся трещин или загрязнений. Очистите поверхность от масла и грязи, не повреждая резиновые уплотнители.
Обратите внимание, что при снятии крышки клапанов важно не забывать последовательность снятия винтов, чтобы избежать перекоса или скрутки крышки. Если крышка крепилась особым образом, сделайте отметки или запомните порядок, чтобы при сборке все совпало точно так же.
Безопасность при работе с двигателем
Перед началом регулировки клапанов отключите зажигание и снимите ключ из замка зажигания, чтобы исключить случайное запуск двигателя.
Всегда дайте двигателю остыть минимум до температуры окружающей среды, поскольку горячие компоненты могут причинить ожоги при контакте.
Используйте защитные перчатки и очки, чтобы предотвратить попадание масел, грязи или мусора в глаза и на кожу.
Работайте на хорошо вентилируемой поверхности, чтобы снизить риск воздействия выбросов и паров топлива или масла.
Отсоедините аккумулятор для предотвращения случайного запуска двигателя во время работы и избегайте коротких замыканий.
Обеспечьте надежную фиксацию автомобиля при его подъёме или использовании подъемных устройств, чтобы избежать опасности падения.
Перед проведением работ вручную проверьте состояние инструмента, чтобы исключить поломки, которые могут привести к механическим травмам.
Не работайте на двигателе, пока системы охлаждения или масло находятся под давлением – снизите давление и дождитесь остывания компонентов.
Храните все инструменты и запасные части в безопасных местах, чтобы не создать риски спотыкания и порезов.

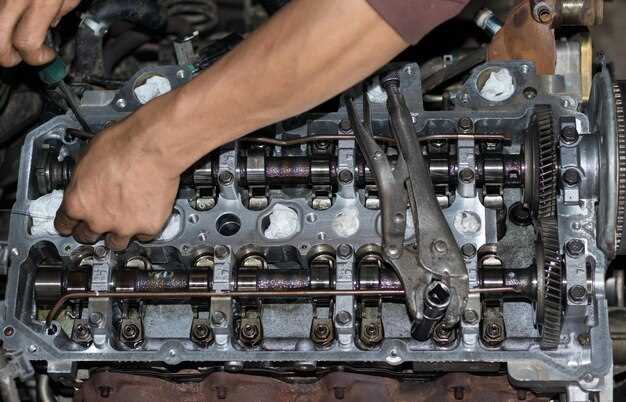

Пошаговая регулировка клапанов Passat B3 1.8 Моновпрыск
Перед началом контроля убедитесь, что двигатель холодный, чтобы избежать ошибок из-за температурных расширений. Подготовьте необходимые инструменты: гаечный ключ на 13 мм для снятия крышки ГБЦ, отвертку или специальный ключ для регулировочных гаек и щупы толщиной 0,15–0,20 мм.
Заведите двигатель и дайте ему немного поработать, чтобы он прогрелся до рабочей температуры. После того, как он остынет, отключите зажигание и откройте крышку капота.
- Снимите крышку клапанной крышки. Ограничьте доступ винтов с помощью гаечного ключа.
- Найти метки на шкиве коленвала и маховике, совместите их для определения верхней точки поршня первого цилиндра. Обычно метки располагаются на специальных маркировках или есть отметки на корпусе блока и шкиве.
- Поверните коленчатый вал вручную для установки поршня первого цилиндра в верхнюю мертвую точку (ВМТ). Это делается по часовой стрелке, аккуратно, чтобы не перейти через ВМТ.
Проверьте, что клапаны первого цилиндра находятся в закрытом положении и не зажаты. Затем выполните следующую последовательность:
- Оцените зазор через окно или с помощью отвертки, аккуратно вставленной между клапаном и толкателем. Если щуп проходит свободно, зазор нужно уменьшить; если зажат – увеличить.
- Для регулировки ослабьте гайку крепления регулировочной гайки, а затем поверните саму гайку для установки нужного зазора.
- Поставьте щуп с толщиной 0,15 мм между клапаном и толкателем. Убедитесь, что адаптируется без слишком сильного сопротивления.
- Закрепите гайку, не перетягивая, чтобы избежать заедания механизма. Проверьте зазор повторно.
После завершения регулировки клапанов второго цилиндра перейдите к следующему, повернув коленвал на один-шестьдесят градусов, чтобы поршень второго цилиндра оказался в ВМТ. Повторите проверку и регулировку клапанов второго цилиндра по той же методике.
Завершите проверку всех четырех цилиндров по очереди. После настройки закрутите крышку клапанной крышки, установите все вентиляционные и защитные крышки на место. Снимите все инструменты и убедитесь, что ничего не осталось внутри двигателя.
Запустите двигатель и убедитесь, что работа стала стабильной, отсутствует посторонний стук и идет ровно. Во избежание смещения регулировок, соблюдайте точное положение меток при каждой операции.
Определение положения поршня для каждого цилиндра
Начинайте с установки двигателя на такте сжатия первого цилиндра, повернув коленчатый вал вручную по часовой стрелке, пока совместные метки на маховике и корпусе двигателя не совпадут.
Проверьте положений распределительного вала: для этого осмотрите метки на его шкивах, чтобы убедиться, что поршень первого цилиндра находится в верхней точке (ВМТ) такта сжатия.
Затем, поверните коленчатый вал еще примерно на один полный оборот (или 360°), чтобы убедиться в правильности установки и проверить положения остальных цилиндров.
Для второго цилиндра поршень окажется в ВМТ на такте выпуска или всасывания, что легко определить по меткам на распредвале и положении клапанов.
Используйте временные метки на маховике или специальный индикатор для точного определения положения поршня на каждом цилиндре.
Обратите внимание, что правильное положение поршня критично для настройки зазора клапанов и последующего регулирования. Поэтому будьте аккуратны при правильной ориентировке деталей и метках.
Настройка зазоров клапанов: последовательность действий
Начинайте с того, что установите двигатель в положение верхней мертвой точки цилиндра №1. Для этого поверните коленчатый вал за маховик или шкив, держась за ключ и проверяя метки на свечных колодцах или ремне ГРМ.
Осмотрите клапаны, определите, какой из них находится в открытом положении. Обычно для этого используют специальную отвертку или зеркало, чтобы легко найти фазу сжатия для цилиндра №1. После этого открутите крышки клапанов и снимите их, чтобы получить доступ к пружинам.
| Шаг | Действие |
|---|---|
| 1 | Поверните коленчатый вал так, чтобы вал распредвала также оказался в положении «в верхней мертвой точке» (ТМТ). Это проверяется по меткам на шкивах и совпадению меток на корпусе распредвала. |
| 2 | Обеспечьте чистоту поверхности головки блока и клапанных крышек, чтобы избежать попадания мусора в цилиндры. Наденьте новые или проверенные по состоянию зазоры регуляторы клапанов. |
| 3 | Используя щуп или толщинометр, вставьте его между коромыслом клапана и регулировочным винтом. Это поможет определить текущий зазор. |
| 4 | Если зазор не соответствует заводским значениям (обычно 0,15-0,20 мм для впускных и 0,30-0,40 мм для выпускных клапанов), отрегулируйте его, проворачивая регулировочный винт ключом или отверткой вверх или вниз. |
| 5 | При регулировке закрепите регулировочный винт с помощью гайки, аккуратно удерживая зазор для сохранения правильной величины. |
| 6 | Повторите процедуру для каждого клапана, следя за правильной последовательностью – впускные и выпускные клапаны поочерёдно. |
| 7 | После завершения регулировки, аккуратно затяните гайки крышек клапанов и установите их на место, контролируя наличие герметика или прокладок. |
| 8 | Поверните двигатель несколько раз вручную, чтобы перемешать клапаны и проверить, не сбились ли зазоры. После этого повторите проверку и регулировку при необходимости. |
Контролируя зазоры клапанов по этой последовательности, обеспечиваете правильную работу системы газораспределения и профилактику износа компонентов двигателя.
Проверка и корректировка зазоров: инструменты и методы
Для точной проверки зазоров потребуется щуп толкателя, калиброванные пластинки или специализированный измеритель зазоров клапанов. Перед началом убедитесь, что двигатель остывший, чтобы избежать искажения результатов из-за теплового расширения деталей.
Сначала откройте крышку клапанной крышки. Поверните коленчатый вал так, чтобы распредвал находился в верхней мертвой точке (ВМТ) для каждого цилиндра по очереди. Осмотрите расположение меток на шкиве и распредвале, чтобы установить правильное положение.
Вставьте выбранное измерительное устройство между толкателем и верхней частью направляющей клапана. Достаточно, чтобы щуп легко проходил между деталями при небольшом усилии, без заеданий. Обратите внимание на рекомендуемый зазор, указанный в руководстве по эксплуатации или в технической документации для модели Passat B3 1.8 Моновпрыск.
Если зазор превышает допустимый диапазон, необходимо произвести регулировку. Для этого ослабьте гайки крепления распредвала или рычагов, используйте монтировку или отвёртку, чтобы переместить распредвал или регулировочный винт в нужное положение. Затем вставьте щуп, убедитесь в правильности толщины, и затяните гайки, следя за тем, чтобы зазор остался в установленной номенклатуре.
Повторите процедуру для всех клапанов, проверяя каждый зазор индивидуально. После коррекции повторно проверьте все зазоры, чтобы убедиться в правильности настроек. Важным этапом является точное соблюдение последовательности и аккуратность при регулировке, что обеспечивает оптимальную работу двигателя и долговечность клапанной системы.
Закрепление крышки клапанов и финальный прогон двигателя
Перед закреплением крышки клапанов выполните проверку всех прокладок и механизмов, чтобы убедиться в отсутствии повреждений и правильной установки. Затяните крепежные болты в порядке, указанном в инструкции производителя, постепенно переходя от центральных к внешним, чтобы равномерно распределить давление и избежать деформации.
После окончательной фиксации крышки клапанов подключите все снятые ранее шланги и провода, убедившись в правильности их положения. Проверьте наличие свободных движений и отсутствие зазоров, которые могут привести к утечкам или неправильной работе двигателя.
Запустите двигатель и дайте ему поработать на холостом ходу в течение 3–5 минут. Во время прогрева внимательно слушайте работу двигателя: он должен функционировать ровно, без посторонних звуков и вибраций. Если появляется посторонний шум или заметны вибрации, остановите двигатель и перепроверьте затяжку болтов и соединений.
Проведите финальную проверку уровней масла и охлаждающей жидкости, убедившись, что показатели соответствуют нормам. Проследите за температурой и оборотами двигателя, чтобы удостовериться в его стабильной работе после регулировки.
Дозагрузите двигатель, аккуратно увеличивая обороты до рабочих значений и следя за состоянием работы. Выполните тест-драйв, обращая внимание на наличие нестабильной работы, подтеков газа или признаков неправильной работы клапанов. По завершении убедитесь, что все параметры соответствуют норме, и произведите окончательную проверку креплений после пробега в 50–100 км. Это поможет выявить и устранить возможные проблемы сразу после регулировки.
