Рекомендация: при нестабильных показаниях замените штатный поплавковый датчик на проверенный узел с герметичным разъёмом и сразу выполните базовую цифровую проверку мультиметром. Перед установкой убедитесь, что при включённом зажигании на питающем контакте присутствует 12,0 ± 0,5 В; отсутствие этого напряжения чаще всего указывает на перегораниe предохранителя или обрыв проводки.
Порядок диагностики: отключите разъём датчика, переведите мультиметр в режим измерения сопротивления (диапазон 200 ? – 2 k?). Медленно перемещайте поплавок от крайнего положения «пусто» к «полный» (ход 5–10 секунд) и фиксируйте показания каждые 1–2 см хода. Ожидаемый признак исправного датчика – плавная монотонная зависимость сопротивления без скачков и разрывов; наличие скачков или обрывов – повод для замены.
Практический совет по установке: используйте герметизирующую ленту или уплотнительную прокладку при монтаже корпуса датчика, чтобы избежать подтеков и коррозии контактов. Рекомендуемый диапазон для проверки электронных цепей – при включённом зажигании измерьте напряжение на сигнальном проводе: оно должно изменяться плавно в зависимости от положения поплавка (в системах с резистивным выходом изменение выражается в омах, в системах с напряженным выходом – в долях вольта). Если разъём корродирован, замените его на новый с клеммами под опрессовку и термоусадкой.
Если после замены датчика стрелка на щитке не совпадает с реальным уровнем бензина, выполните регулировку: при полном баке установите поплавок в крайнее положение и отрегулируйте подстроечный резистор указателя до совпадения; затем проверьте в трёх контрольных точках (25%, 50%, 75%). Для профилактики каждые 2 года проверяйте сопротивление на рабочем диапазоне и состояние проводки (изломы, заломы, изоляция). Эти простые действия устранят 80–90% типичных неисправностей цепи контроля уровня бензина.

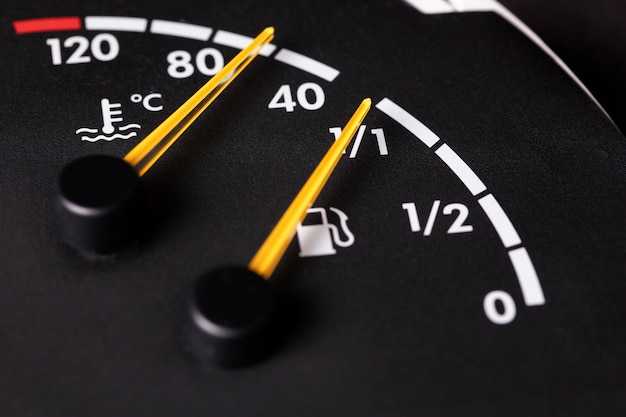

Приборная панель Нива 21214 – уровнемер топлива
Перед демонтажем выполните замер на автомобиле: включите зажигание, не заводя двигатель, и снимите показания напряжения на сигнальном контакте относительно кузова; при движении поплавка напряжение должно изменяться (приблизительно от ~0,5 В до ~11 В). Постоянное 0 В указывает на обрыв сигнала или плохую массу, постоянные ~12 В – разрыв внутренней цепи датчика.
Проверка индикатора в комбинации приборов: отключив модуль, подключите между входом щитка и массой резисторы 68 Ом и 240–280 Ом (мощность 2–3 Вт). При 68 Ом стрелка/индикатор должны показывать «полный», при 240–280 Ом – «пустой». Если реакция отсутствует – ищите замыкание/обрыв в проводке или дефект в самой плате отображения.
При демонтаже модуля осмотрите поплавок и штангу: трещины, набухание пенопласта или коррозия контактов требуют замены. Промойте контакты спиртом или очистителем для электрических соединений, снимите оксидные наслоения мягкой щёткой, при необходимости восстановите пайкой оторванные провода и изолируйте термоусадкой.
Типичные симптомы и рекомендации по устранению: стрелка скачет – проверьте массу кузова и надёжность разъёмов; стрелка постоянно вверху – ищите короткое на +12 В или обрыв на корпус датчика; стрелка постоянно внизу – проверьте целостность сигнального провода и сопротивление модуля. После ремонта повторно измерьте сопротивление и выполните тест резисторами на входе индикатора.
Необходимые инструменты и комплектующие: мультиметр (до 2 кОм), набор резисторов 68 Ом и 240–280 Ом (2–3 Вт), очиститель контактов, паяльник 25–40 Вт, термоусадка, комплект уплотнений для люка бака при снятии модуля. Рекомендуется заменить модуль на заводской или совместимый с тем же диапазоном сопротивлений при нестабильной работе.
Проверка показаний уровнемера мультиметром на практике
Сначала отключите минусовую клемму аккумулятора и снимите электрическую фишку с датчика уровня горючего – замеры сопротивления проводите только вне цепи.
- Необходимые инструменты: цифровой мультиметр с диапазонами 200 ? и 2 к?, тест-провода с зажимами, однополюсный потенциометр 0–300 ? (для имитации датчика), ключи для демонтажа датчика, контактный очиститель.
- Типичные заводские ориентиры для старой модели 4×4: сопротивление при ‘пустом’ положении ? 25–45 ?, при ‘полном’ ? 230–260 ?. Плавная зависимость между этими точками.
- Подготовка: выключите зажигание, отключите минусовую клемму АКБ, отсоедините разъём на датчике. Снимайте датчик только при необходимости; для большинства проверок достаточно доступа к разъёму.
- Проверка сопротивления:
- Переключите мультиметр в режим измерения сопротивления (200 ? или 2 к?).
- Измерьте между сигнальным контактом датчика и массой кузова. Значение при поднятом поплавке должно соответствовать ‘полный’, при опущенном – ‘пустой’.
- Плавно перемещая поплавок рукой, наблюдайте за показаниями: изменение должно быть непрерывным, без скачков и резких обрывов.
- Проверка на обрыв и замыкание:
- Проверьте отсутствие короткого на питание: сопротивление от сигнального контакта до плюса аккумулятора должно быть высоким (вне нормы датчика) при отсоединённом разъёме.
- Проверьте массу датчика: сопротивление между корпусом датчика и кузовом не более 0,5 ?.
- Диагностика нестабильных показаний:
- Если показания прыгают – проверьте контакт в разъёме и проводку на окисления; прочистите контакты очистителем и слегка подогните контакты при необходимости.
- Если сопротивление скачет при движении поплавка – износ резистивной дорожки или плохой контакт щётки; нужна замена датчика.
- Проверка индикатора на щитке приборов:
- Не отключая разъём датчика, подключите вместо него внешний потенциометр 0–300 ?. Включите зажигание (двигатель не заводить) и плавно изменяйте сопротивление.
- Стрелка/индикатор должен переместиться плавно от ‘пусто’ к ‘полно’ в пределах указанных сопротивлений. Задержка или отсутствие реакции указывает на неисправность схемы индикатора или дефект проводки.
Критерии замены: сопротивление вне диапазона ~25–260 ?, скачки показаний при плавном ходе поплавка, плохая масса корпуса, механические повреждения поплавка. Перед заменой проверяйте проводку и разъёмы – в большинстве случаев проблема в контактах.

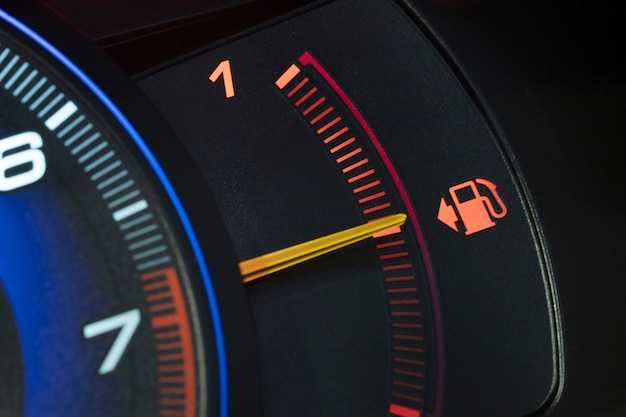

Последовательность снятия приборной панели для ремонта указателя
Отключите минусовую клемму аккумулятора и закрепите ключ в недоступном положении – дальнейшие операции только при обесточенной сети.
- Необходимые инструменты: отвертка PH2, плоская маленькая отвертка, набор пластиковых лопаток для обивки, тонкие пассатижи, маркер и бумажные этикетки, несколько маленьких мешочков для крепежа, мультиметр, паяльник 25–40 Вт, припой и флюс.
- Средства индивидуальной защиты: перчатки, очки; стандартные меры антистатической защиты при работе с платами.
- Выверните руль в среднее положение и зафиксируйте колонку. Снимите нижнюю пластикoвую облицовку под рулём: открутите 2 винта PH2 и аккуратно разъедините защёлки пластиковым лопатком.
- Освободите декоративную накладку вокруг щитка приборов: подденьте по периметру пластиковой лопаткой, снимите накладку, отложите клипсы вместе с ней.
- Открутите крепёж щитка. Обычно 4 винта PH2 по периметру (две сверху, две снизу/по бокам) – выкладывайте винты по местам в пронумерованные пакетики.
- Потяните щиток аккуратно на себя, контролируя, чтобы не повредить разъёмы и трос спидометра. Если сопротивление – проверьте наличие скрытых винтов в нише вокруг колонны.
- Отсоедините электрические разъёмы с тыльной стороны щитка: нажмите на пластиковый фиксатор и тяните за корпус разъёма, не за провода. К каждому разъёму приклейте бумажную этикетку с номером/позицией для обратной сборки.
- Если установлен механический трос спидометра – открутите накидную гайку крепления троса и аккуратно извлеките трос из фланца на спидометре. Зафиксируйте трос, чтобы не повредить футляр.
- Снимите заднюю крышку щитка: открутите фиксирующие винты, аккуратно снимите крышку и отложите мелкий крепёж в промаркированный пакет.
- Осмотрите плату индикатора стрелки: найдите контакты шагового двигателя/датчика, проверьте видимые холодные пайки и трещины дорожек. Контроль непрерывности выполняйте мультиметром в режиме прозвонки; при подозрении на неисправную пайку – пропаяйте заново.
- Для проверки работоспособности стрелочного механизма используйте лабораторный блок питания с ограничением тока или аккумулятор через предохранитель; подавайте тестовое напряжение кратковременно, удерживая полярность. Предпочтительно проверять вне автомобиля на рабочем столе, чтобы исключить короткое замыкание в бортсети.
- При снятии и установке плат избегайте перекручивания контактов и механических ударов по шпинделю стрелки. При замене ламп подсветки используйте подходящие цоколи и не касайтесь стекла ламп пальцами.
- Сборка в обратной последовательности: вставьте плату и крышку, подключите разъёмы по маркировке, установите трос и декоративные накладки. Винты затягивайте равномерно, без усилий, до упора – не перетягивайте пластиковые резьбовые соединения.
- После сборки подключите минусовую клемму аккумулятора и проверьте работу индикатора с выключенным и включённым зажиганием: при неисправности проверьте питание на соответствующем разъёме (+12 В при включённом зажигании) и массу, а также сопротивление датчика уровня на автомобиле.
Фиксируйте все детали и разъёмы маркировкой; при сомнениях в диагностике – выполните фоторазборку для упрощения обратной сборки. Храните мелкий крепёж отдельно по позициям.
Демонтаж топливного датчика?поплавка из бака Нива 21214
Отключите отрицательную клемму аккумулятора и устраните источники искрообразования перед началом работ.
Работайте на проветриваемой ровной площадке; при уровне горючего выше половины слейте избыток в сертифицированную канистру через сливной насос или шланг.
| Инструмент | Размер / Примечание |
|---|---|
| Головка | 8 мм, 10 мм (для креплений лючка и аккумуляторных клемм) |
| Отвёртки | плоская и крестовая |
| Съёмник стопорного кольца / две отвёртки | или специальный ключ для стопорного кольца |
| Малярная лента и маркер | для маркировки проводов |
| Новый уплотнитель | бензостойкая резина (NBR/FPM) |
1. Снимите заднее сиденье и вытащите ковёр, очистите зону над крышкой доступа от грязи и мусора; это снизит риск попадания в бак посторонних частиц.
2. Открутите крышку лючка доступа (обычно 3–4 крепления); поднимите крышку, не допуская провисания провода датчика в отверстие.
3. Маркируйте провода малярной лентой, затем отключите электрический разъём датчика?поплавка и, при наличии, разъедините шланг отбора (фиксируйте шланг хомутом или зажимом).
4. Ослабьте стопорное кольцо. Если применяете две отвёртки, аккуратно подденьте кольцо по краю и поворачивайте по часовой/против часовой до выхода фиксирующих защёлок; избегайте рывков, чтобы не деформировать седло кольца.
5. Поднимайте узел ровно вверх, удерживая сам поплавок, чтобы не согнуть рычаг и не помять поплавковый корпус; при заедании лёгкими вращениями добейтесь освобождения.
6. Снимите модуль, осмотрите уплотнение и прилегающую поверхность фланца: удалите старую резину и грязь, обезжирьте посадочное место. Обязательно замените уплотнитель на новый бензостойкий элемент.
7. Перед обратной установкой проверьте состояние проводки и контактных площадок, при необходимости зачистите и обработайте консервирующим средством для контактов.
8. Сборка – обратная разборке: опускайте модуль вертикально, совместите насечки и аккуратно зафиксируйте стопорным кольцом до щелчка. Подключите электропроводку по маркировке, установите крышку доступа и закрепите сиденье.
9. После подключения аккумулятора проведите визуальную проверку и контроль на утечки: запустите насос (несколько секунд) и осмотрите фланец; при отсутствии подтёков – завершите проверку в движении.
При попадании горючего на кожу или в глаза промойте большим количеством воды и при серьёзном воздействии обратитесь к врачу. Утилизируйте старое уплотнение и пролитое горючее согласно местным правилам.
Измерение сопротивления датчика по ходу поплавка (градуировка)
Используйте цифровой мультиметр с точностью ?0.5% и фиксируйте значения при равных интервалах хода поплавка (рекомендуемый шаг 10%).
Необходимые инструменты: цифровой омметр, штангенциркуль или длинная линейка (точность 1 мм), кронштейн для фиксации рычага, клеммные щупы, очиститель контактов, эталонный резистор.
1. Извлеките датчик уровня горючего из бака или закрепите рабочий узел в тисках так, чтобы ось поплавка свободно ходила; измерьте полный рабочий ход L в мм (полный край–край).
2. Рассчитайте контрольные положения: L_pct = L ? (процент/100). Для 0–100% с шагом 10% получите 11 точек; пометьте их на линейке или на рычаге.
4. Зафиксируйте поплавок в каждом контрольном положении и снимите значение сопротивления. Для исключения дребезга выполняйте по три замера в каждой точке и записывайте среднее.
5. Проверьте гистерезис: сначала измерьте от минимума к максимуму, затем обратно; разница в одной точке должна быть ?5 ? или ?2% от показания (что больше).
6. Для быстрой линейной градуировки используйте формулу (линейная аппроксимация): R(x) = R_empty — (R_empty — R_full) ? x/100, где x – процент хода. Сравните фактические значения с рассчитанными для оценки нелинейности.
7. Если требуется корректировка показаний на щитке приборов, составьте таблицу соответствий процент–сопротивление и реализуйте корректирующий резисторный делитель или замените датчик на прибор с требуемой характеристикой.
8. Признаки неисправности: скачки сопротивления при плавном ходе – износ дорожки или грязь; разрыв – бесконечное сопротивление; постоянное значение – замыкание в обмотке или заедание механики.
| Положение поплавка (%) | Ход поплавка (мм) | Сопротивление, пример (?) | Допуск |
|---|---|---|---|
| 0 | 0 | 240 | ±5 ? |
| 10 | 0.1·L | 210 | ±5 ? |
| 20 | 0.2·L | 180 | ±5 ? |
| 30 | 0.3·L | 150 | ±5 ? |
| 40 | 0.4·L | 120 | ±5 ? |
| 50 | 0.5·L | 95 | ±5 ? |
| 60 | 0.6·L | 75 | ±5 ? |
| 70 | 0.7·L | 55 | ±5 ? |
| 80 | 0.8·L | 42 | ±5 ? |
| 90 | 0.9·L | 37 | ±5 ? |
| 100 | L | 33 | ±5 ? |
Если отклонения превышают допуск в нескольких точках – очистите контакты, убедитесь в отсутствии люфта на оси и при сохранении дефекта замените датчик; при мелкой корректировке используйте шунтирующие резисторы по таблице соответствий.
Замена поплавка: подбор детали и порядок установки
Рекомендация: устанавливайте заменитель с идентичной геометрией рычага, длиной штока и характеристикой электрического сопротивления датчика уровня бензина; обязательно заменяйте уплотнительное кольцо и проверяйте показания мультиметром до окончательной сборки.
Подбор детали – что измерить на старом модуле: общая длина погружной части (мм), расстояние от оси шарнира до центра поплавка (мм), форма и объём поплавка, высота поплавка над корпусом в верхнем положении, тип электрического разъёма (2 контакта/3 контакта) и диапазон сопротивлений между контактами при верхнем и нижнем положении.
Инструменты и расходники: цифровой мультиметр, штангенциркуль, маркер/фото для фиксации расположения, новый армированный или резиновый уплотнитель (спецификация – бензостойкий материал), силиконовая смазка для уплотнений, плоская отвертка для стопорного кольца, ёмкость для слива остатка бензина, перчатки, ветошь.
Проверка электрической части перед покупкой: на снятом модуле замерьте сопротивление в верхнем и нижнем положении поплавка; при исправном резистивном датчике значения должны плавно изменяться при перемещении поплавка – резкий скачок или разрыв цепи означает неисправность и замену датчика целиком.
Критерии замены: выбирайте деталь по совпадению трёх параметров – механика (фланец/крепление и геометрия рычага), электрическая характеристика (тип и диапазон сопротивления), посадочные размеры (высота погружения и диаметр корпуса). Избегайте «универсалов», если их механика требует значительной правки под ваш бак.
Шаг 1 – подготовка: снимите клемму минус аккумулятора, откройте доступ к модулю через лючок/обшивку в багажнике, при необходимости откачайте излишек бензина до уровня ниже фланца для безопасной демонтажной операции.
Шаг 2 – маркировка и отключение: сделайте фото расположения проводов, пометьте провода маркером, аккуратно отсоедините электрический разъём, снимите фиксаторы и стопорное кольцо (или ослабьте хомут) ровными ударами по его периметру; вытаскивайте модуль строго вертикально, чтобы не повредить поплавок.
Шаг 3 – демонтаж и осмотр: снимите старое уплотнение, очистите фланец и посадочную поверхность от грязи и ржавчины, проверьте отсутствие трещин на корпусе, оцените состояние плавающего элемента на предмет трещин и заливания бензином.
Шаг 4 – подготовка новой детали: сравните новую деталь по измеренным параметрам, установите новое уплотнительное кольцо, смажьте его тонким слоем бензостойкой силиконовой смазки, убедитесь в свободном ходе рычага и целостности контактов.
Шаг 5 – установка: опустите модуль ровно в посадочное место, совместите метки и фиксируйте стопорным кольцом/хомутом равномерно по окружности, не прилагайте чрезмерного усилия; при зажиме хомута контролируйте, чтобы корпус не деформировался.
Шаг 6 – подключение и проверка на месте: присоедините разъём согласно маркировке, временно подключите аккумулятор, включите зажигание и с помощью помощника поднятием/опусканием поплавка через лючок проверьте изменение показаний индикатора и соответствие сопротивления мультиметром; при утечке топлива немедленно отключите и подтяните фланец заново.
Контроль после установки: заполните бак небольшим количеством бензина и проверьте место установки на течь под давлением; на пробеге 10–20 км ещё раз осмотрите уплотнение. Если показания индикатора нестабильны – проверьте массу кузова и качество контактов проводки, убедитесь в отсутствии окисления на клеммах.
Типичные ошибки и как их избежать: использование неподходящего по длине рычага (искажение показаний), повторное использование старого уплотнителя (течи), чрезмерная деформация стопорного кольца (просадка уплотнения), применение несиліконовых герметиков на фланце (растрескивание под бензином). Меняйте уплотнение всегда и фиксируйте стопор равномерно.
Чистка контактов и пайка печатной платы указателя
Отключите аккумулятор и извлеките комбинацию приборов из кузова; работайте с указателем вне автомобиля в проветриваемом помещении, используйте антистатический браслет.
- Набор инструментов:
- Паяльник 25–40 Вт с регулируемой температурой; рекомендованные температуры: 320–350°C для припоев с оловом/свинцом (Sn60Pb40), 350–380°C для бессвинцовых (SAC305 – Sn96.5Ag3Cu0.5).
- Припой 0,5–0,7 мм для общих работ; флюс паста на канифольной основе (rosin) или no-clean для мелких плат.
- Оплетка 1,5–2,5 мм, насос для выпайки, пинцет, микродрель/скальпель, стекловолоконный карандаш (fiberglass pen).
- Изопропиловый спирт 99%, аэрозоль для очистки контактов (например, DeoxIT или CRC), мягкая щётка, ватные палочки.
- Первичный осмотр и подготовка:
- Осмотрите плату при 10–30? увеличении: матовые/тёмные шайбы припоя, трещины у контактов разъёма, отслоения дорожек у монтажных отверстий, зелёный налёт (коррозия).
- Удалите крупную пыль и крошки щёткой, продуйте сжатым воздухом при необходимости.
- Чистка и деоксидирование контактов:
- Нанесите аэрозоль для очистки контактов, оставьте на 1–2 минуты, затем механически обработайте стекловолоконным карандашом или мягкой щёткой. Для золотого покрытия используйте только ластик и мягкую щётку – не шлифуйте.
- После механической очистки промойте участок изопропилом 99% и высушите струёй воздуха или феном на низкой температуре.
- Если контакты работают как подвижные элементы (слайдеры, контакторы), нанесите небольшую порцию DeoxIT D5, переключайте механизм несколько раз для распределения состава, удалите излишки через 10–15 минут.
- Ремонт складных и холодных паек:
- Определите плохие соединения по внешнему виду: матовый, зернистый припой. Обильно нанесите флюс, прогрейте паяльником и добавьте свежий припой до получения гладкого блестящего шва.
- При удалении старого припоя используйте оплётку или насос. После удаления – снова флюс и запайка новым припоем.
- Восстановление дорожек и монтажных отверстий:
- Если дорожка отслоилась, зачистите лак на 3–5 мм с обеих сторон, нанесите флюс, припоите тонкую жилу 0,2–0,3 мм в качестве перемычки, надежно закрепите каплей эпоксидки.
- Для отсутствующих медных фрагментов можно использовать проводник на клеевой основе или медную ленту; после восстановления нанесите лак или силикон для механической защиты.
- При пробое корпуса платы используйте каплю проводящей эпоксидной пасты или перемычку, затем изолируйте обычным лаком для плат.
- Особенности работы с малыми SMD-компонентами:
- Для SMD-резисторов/конденсаторов используйте жало размера 1–2 мм или паяльную станцию горячим воздухом 300–350°C; применяйте флюс и пинцет, нагревать короткими циклами.
- Не перегревайте пластиковые держатели и подложки – время нагрева не более 5–8 секунд на контакт при паянии жалом, горячий воздух – краткие импульсы с отводом тепла.
- Удаление остатков флюса и контроль качества:
- Промойте плату изопропилом 99% с мягкой щёткой, затем высушите. Особенно тщательно очищайте контакты, клеммы и разъёмы.
- Проверьте целостность и отсутствие коротких замыканий мультиметром (режим прозвонки). Контролируйте сопротивления между ключевыми точками схемы.
- Тестирование после сборки:
- Подключите плату к бортовой сети через предохранитель и симулятор датчика (переменное сопротивление или оригинальный датчик). Медленно меняйте сопротивление и наблюдайте плавность отображения стрелки; рывки или пропуски указывают на неизлеченные контакты или дефекты шлейфа.
- Проверьте работу в условиях вибрации: аккуратно постучите по корпусу и мониторьте изменение поведения указателя – это выявляет холодные паяные соединения.
- Защита и долговечность:
- Нанесите тонкий слой акрилового или полиуретанового конформного лака на восстановленные участки, избегая покрытия скользящих контактных дорожек.
- Закрепите все перемычки и места ремонта эпоксидкой, чтобы исключить механическое смещение при установке в автомобиль.
- Практические советы:
- Поддерживайте жало паяльника чистым и залуженным – это сокращает время нагрева и риск отслоения трасс.
- Используйте минимальное количество флюса, тщательно удаляйте остатки. При сомнениях о совместимости флюса с платой – выбирайте канифольный (rosin) или no-clean с последующей очисткой.
- Документируйте порядок проводов и ориентацию компонентов фото и пометками, чтобы избежать ошибок при сборке.

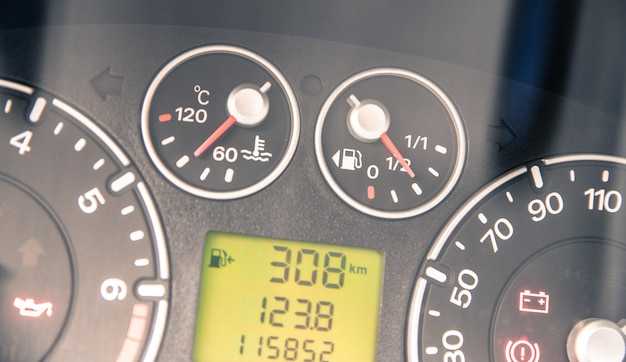

Регулировка нулевого положения стрелки указателя уровня
Рекомендуется имитировать состояние «пусто» на датчике в баке с помощью перемычки или резистора, включить зажигание и вращением регулировочного винта на задней части стрелочного индикатора выставить стрелку точно на отметку «0» (E).
Необходимые инструменты: крестовая отвертка PH1–PH2, головка 8–10 мм, мультиметр (омметр), отрезок провода 0,5–1,0 мм?, набор постоянных резисторов (10–200 Ом) или подстроечный резистор 0–200 Ом.
Последовательность работ: отключите массу аккумулятора, снимите щиток с указателями (открутите 3–4 крепления, отсоедините электрические разъёмы), выведите стрелочный модуль для доступа к задней части и к разъёму, идущему к датчику в баке.
Определите рабочие сопротивления датчика: извлеките датчик или опустите его поплавок в нижнее положение и померьте сопротивление между сигнальным контактом и массой – это значение соответствует «пусто». Затем поднимите поплавок в верхнее положение и померьте сопротивление для состояния «полный». Запишите оба значения; они пригодятся для подбора шунта.
Имитация «пусто»: подключите между сигнальным контактом и массой резистор, равный измеренному значению «пусто» (или используйте подстроечник). Включите зажигание (двигатель не требуется). Плавно вращайте регулировочный винт на задней стороне стрелочного модуля до совмещения стрелки с нулевой меткой. Малые перемещения винта обычно дают заметное смещение стрелки; вращайте аккуратно по четверти витка за раз.
Если резистора нет, можно временно замкнуть сигнальный контакт на массу – на некоторых схемах это имитирует «полный», на других – «пустой», поэтому предварительно проверьте по мультиметру и по реакции стрелки. Избегайте длительного короткого замыкания и не подключайте силовые контакты напрямую к массе.
После регулировки отключите зажигание, снимите имитацию и подключите датчик. Подключите аккумулятор и проведите контроль: при реальном нижнем положении поплавка стрелка должна стоять на отметке «0» с погрешностью не более 1–2 мм от шкалы; при верхнем положении – на отметке «F». Если отклонение остаётся, проверьте целостность проводки, контакты разъёма и сопротивления датчика, затем повторите регулировку.
Сборка: установите модуль на место, закрепите щиток, затяните крепления моментом, соответствующим посадочным болтам (не перетягивать), проверьте работу индикатора на рабочем автомобиле с частичной и полной заправкой для подтверждения корректности шкалы.

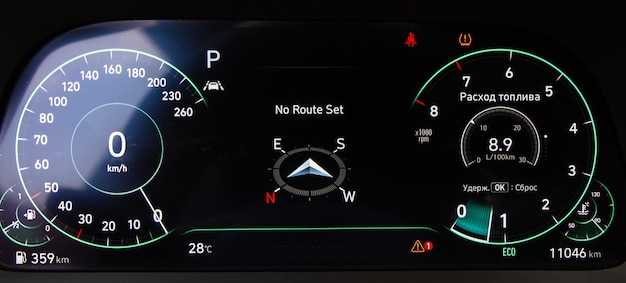

Тестирование указателя в сборе на стенде или внешнем источнике питания
Подайте стабилизированное 12 В постоянного тока с ограничением тока 0,5–1 А, эмулируйте датчик переменным резистором 0–120 Ом и фиксируйте положение стрелки при нескольких значениях сопротивления.
- Необходимое оборудование:
- источник 12 В DC с регулировкой и ограничением тока (0,5–1 А);
- переменный резистор (потенциометр) 0–120 Ом или набор фиксированных резисторов;
- мультиметр (вольт/ом/целевая проверка напряжения);
- резервный предохранитель 1 A в последовательной линии питания;
- провода с крокодилами, изоляционная лента, контактная смазка для плохих клемм.
- Определение контактов:
- Порядок испытаний на стенде:
- соедините массу указателя с минусом источника, питание – через предохранитель к плюсу;
- напряжение подайте плавно до 12,0 В, контролируйте ток – не более 1 А;
- фиксируйте положение стрелки при сопротивлениях: 0 Ом, 10 Ом, 25 Ом, 50 Ом, 75 Ом, 100 Ом; если есть штатный датчик – предварительно измерьте его R_empty и R_full и добавьте эти значения в контрольный список;
- запишите соответствие сопротивление > положение стрелки (мм шкалы или градусы) для последующей калибровки.
- Критерии нормальной работы:
- стрелка перемещается плавно без «скачков» и заеданий по всему диапазону сопротивлений;
- при смене сопротивления на ступенчатые значения отклик стабилен и возвращаемость повторяема (повторите изменения 5 раз);
- при подаче 12 В и замыкании сигнала на массу стрелка уходит в одно из крайних положений – это проверяет ход и механическую связанность.
- Диагностика неисправностей:
- скачки или дрожание – проверьте питание на наличие помех, замените провода, установите ферритовые кольца; повторите тест с фильтром 100 µF на питании;
- не совпадает шкала – проверьте соответствие сопротивления штатному датчику; при расхождении откалибруйте или замените потенциометр/датчик;
- стрелка застревает в одном положении – разберите указатель, очистите ось, нанесите тонкую смазку по рекомендациям производителя.
- Проверки на помехоустойчивость и стабильность:
- подайте 12 В и вручную меняйте сопротивление от минимального до максимального и обратно, фиксируя гистерезис (разницу положений при росте и падении сопротивления); нормальная гистерезис – не более 3–5 мм шкалы;
- подайте кратковременное снижение напряжения до 10 В и восстановление до 12 В – стрелка не должна «зависать» более 1 сек; зафиксируйте любые задержки;
- проведите испытание при температурах от ?10 °C до +60 °C (если возможно) – изменение показаний не должно превышать допустимого разброса, зафиксированного при калибровке.
- в таблице укажите: R (Ом) – напряжение (В) – положение стрелки (мм/градусы) – ток (мА);
- в случае отклонений от ожидаемой кривой подготовьте план: ремонт механики, очистка контактов, замена электромеханического модуля или корректировка резистивной сети.
После успешных тестов соберите узел в штатное место, повторно замерьте соответствие R-положение в рабочей цепи автомобиля и подтвердите исправность через 20–50 циклов включений/выключений.

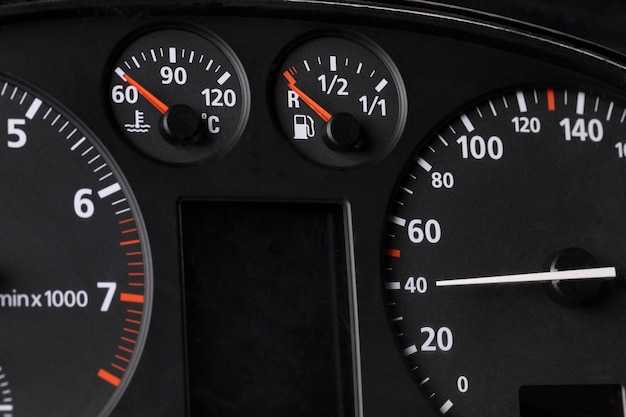

Поиск и устранение обрывов в жгуте между датчиком и панелью
Прозвоните цепь мультиметром сразу: отключите минусовую клемму АКБ, отсоедините разъем датчика и разъем щитка приборов, поставьте омметр – целая жила показывает непрерывность (сопротивление проводки обычно <2 Ом). Если омметр показывает обрыв (OL) – переходите к локализации.
Снимите визуально изоляцию мест прохода жгута через кузов, осмотрите гофры, скрутки и точки крепления под сиденьем, у бензобака и в районе моторного отсека. Ищите знак трения, местное утончение, следы коррозии и деформации разъемов; в местах перегиба и возле хомутов повреждения наиболее вероятны.
Прозвонка поэтапно: один щуп на контакте сигнала в задней части щитка приборов, второй – на клемме разъёма датчика. Используйте режим зуммера и одновременно аккуратно сгибайте жгут вдоль трассы – появление/исчезновение сигнала укажет на примерное место разрыва. При длинных жгутах прозванивайте промежуточные точки (разъемы, ответвления) последовательно.
Проверяйте рабочий диапазон сопротивления самого датчика: при положении поплавка «полный» примерно 30±10 Ом, при «пустой» примерно 240±30 Ом. Если датчик в норме, а проводка обрывается – ремонтируйте жгут. Для замены используйте медный провод сечением ~0,5 мм?; короткий ремонтный участок – не менее 5–7 см новой жилы.
Технология соединения: заводская обжимная гильза + пресс-клещи; при отсутствии – пайка с предварительной лужением жил и последующей термоусадкой. Сначала обжим, затем пайка предотвращает хрупкость; обязательно надеть термоусадку перед соединением и усадить её после. Избегайте простых скруток без защиты.
Разъемы: снимите окисление контактной пастой или контактным очистителем, легкая чистка иглой по посадочным местам, подтянуть расплавленные клеммы или заменить пластиковый корпус при механическом повреждении. Контакты должны иметь плотный контакт без люфта.
Проверка массы и падения
