Начинайте разбор цилиндра с правильной фиксации двигателя на рабочей площади. Это обеспечит стабильность и безопасность в процессе выполнения операций. После этого снимите клапанную крышку и осмотрите состояние клапанов и пружин, чтобы определить наличие повреждений или износа.
Затем аккуратно вытяните поршень из цилиндра, обращая внимание на систему поршневых колец. Используйте специальные съемники, чтобы не повредить поршень или стенки цилиндра. Проверьте зазор между поршнем и стенками, а также состояние поршневых колец – это поможет понять, насколько восстановление или замена необходимы для оптимальной работы двигателя.
Далее очистите внутренние поверхности цилиндра и поршня от нагара и грязи, чтобы добиться максимальной точности при сборке. Перед установкой новых деталей убедитесь, что все детали соответствуют заводским характеристикам и имеют нужную толщину поршневых колец, чтобы обеспечить герметичность и сгорание.
Диагностика и подготовка двигателя перед разборкой цилиндра
Начинайте с проверки компрессии в каждом цилиндре. Для этого вставьте компрессометр в свечное отверстие, поверните двигатель на стартере и запишите показатели. Различия в чтениях помогут выявить износ поршневых колец, клапанов или цилиндров. Значительные отклонения требуют более тщательной диагностики перед разборкой.
Осмотрите уровень масла и состояние охлаждающей жидкости. Тариф их состояния скажет о наличии износа или возможных протечках. Низкий уровень масла или наличие эмульсии сигнализируют о необходимости устранения внутренних повреждений двигателя.
Проведите внешний визуальный осмотр двигателя. Обратите внимание на следы течи масла или охлаждающей жидкости, наличие нагаров и загрязнений. Их наличие указывает на необходимость предварительной очистки и проверки системы охлаждения и герметичности цилиндров.
Обратите внимание на работу двигателя через запуск и прогон на холостых оборотах. Он должен запускаться стабильно, без рывков и посторонних шумов. Нестабильная работа может свидетельствовать о повреждении клапанов, свечей или системы зажигания и потребует корректировки перед разборкой.
| Инструменты и материалы | Назначение |
|---|---|
| Тестер компрессии | Измерение компрессии в цилиндрах |
| Фонарик | Осмотр внутренних поверхностей и труднодоступных участков |
| Инструменты для снятия крышек и свечей | Доступ к рабочим зонам и подготовка к разборке |
| Очиститель и ветошь | Очистка поверхностей от загрязнений перед разбором |
| Масляный фильтр и уровень масла | Обеспечение корректной работы двигателя после обслуживания |
Проведите тест-контроль систем охлаждения и зажигания, убедившись в отсутствии явных нарушений работы датчиков и элементов управления. Это поможет исключить неполадки, которые могут осложнить разборку или повлиять на работу двигателя после ремонта.

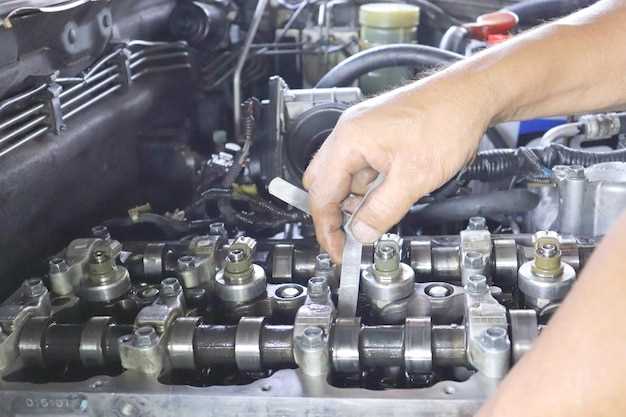

Определение признаков износа и поломок цилиндров
Проверяйте состояние цилиндров, обращая внимание на наличие задиров и царапин на стенках. Они могут свидетельствовать о неправильной работе поршней или износе поверхности.
Обнаружение повышённого расхода масла в двигателе говорит о возможной порче или повреждении цилиндров. Постоянный и существенный прирост расхода масла требует проверки состояния цилиндров и колец.
Обратите внимание на цвет и качество отработанных газов. Чёрный или коптящий дым может указывать на неправильную работу цилиндров, загрязнение или износ поршневых колец.
Запах горячего масла или ухудшение охлаждения двигателя указывают на возможные повреждения внутри цилиндров. Постоянная перегревание двигателя часто связано с нарушениями в герметичности цилиндровых каналов.
Проверяйте компрессию в цилиндрах с помощью компрессометра. Расхождения в показателях по различным цилиндрам более чем на 10% указывают на износ или повреждение цилиндров и поршнево-кольцевой группы.
Обратите внимание на появление посторонних звуков, вибраций и затруднений при работе двигателя. Они часто связаны с нарушением герметичности или повреждениями в цилиндровом блоке.
Используйте визуальный осмотр и диагностические инструменты, чтобы выявить трещины или деформации стенок цилиндров. Они могут внезапно проявляться при сверхнагрузках или неправильной эксплуатации двигателя.

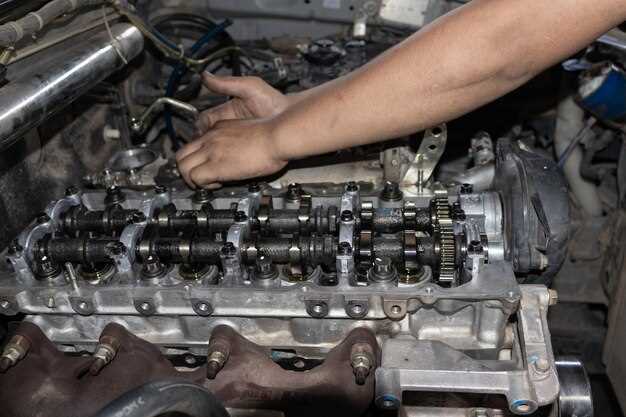

Инструменты и материалы, необходимые для работы
Для проведения работы с четырёхцилиндровым двигателем Жигули потребуется набор базовых и профессиональных инструментов. Обязательно подготовьте комплект ключей: рожковых и головчатых, диаметром от 8 до 19 мм, чтобы снять и установить болты и гайки различных размеров.
Отвёртки: крестовые и плоские – пригодятся для снятия крышек, пайки и работы с электрооборудованием. Используйте отвертки с komfortable хватом и сменными насадками для универсальности.
Трещотка и карданные отвертки ускорят работу, особенно при выкручивании сложных элементов и крепежа в труднодоступных местах.
Щупы для измерения зазоров и толщиномеры помогут точно установить параметры работы цилиндра и соответствие допускам производителя.
Домкрат или подъёмник для автомобиля, а также усиленные подпорки, обеспечат безопасный доступ к моторному отсеку и предотвратят опасные ситуации во время ремонта.
Набор специнструмента: съемники, оправки и тиски пригодятся для аккуратного извлечения клапанов, поршней, а также для фиксации деталей при обслуживании.
Механические щипцы и гаечные ключи с изогнутыми губками понадобятся для работы с межклапанным пространством и размещения мелких деталей.
Для очистки используйте щётки различной жесткости и специальные автомобильные очистители, чтобы подготовить поверхности к сборке.
Не забудьте про защитные средства: перчатки для защиты рук от масла и острых краёв, а также очки для работы с пылью и мелкими частицами.
Материальными основами станут новые уплотнители, прокладки, герметики и масла, соответствующие спецификациям для данного типа двигателя, чтобы обеспечить долговечность и бесперебойную работу после восстановления.
Подготовка автомобиля: съёмка двигателя и отключение систем
Перед снятием двигателя обезопасьте автомобиль, отключив аккумулятор, чтобы исключить возможность короткого замыкания и других электросистемных повреждений. Поверните ключ зажигания в положение ‘выкл’ и отсоедините минусовую клемму.
Обозначьте расположение всех соединений и проводки с помощью маркеров или фотофиксации, чтобы проще было возвращать элементы на место во время сборки. Особенно тщательно запишите положение электропроводки, датчиков и разъёмов.
Отсоедините все патрубки системы охлаждения, топливопроводы и разъемы электрооборудования, чтобы устранить блокировки и сохранить чистоту работы. Для этого используйте подходящие инструменты, избегая повреждений.
Снимите декоративные крышки и защитные пояски, открывающие доступ к двигателя. Произведите отключение и снятие элементов системы вентиляции, бамперов и радиатора, если требуется.
Чтобы зафиксировать двигатель и обеспечить безопасность, закрепите его специальными стойками или выполняйте съемку на подъемнике, избегая чрезмерных нагрузок на крепления.
| Шаг | Действие | Инструменты |
|---|---|---|
| 1 | Отключение аккумулятора | Ключ, отвертка |
| 2 | Фиксация электропроводки и маркировка | Маркеры, фотоаппарат |
| 3 | Отсоединение систем охлаждения и топливопроводов | Пассатижи, отвертки |
| 4 | Снятие скоб, защитных панелей и декор | Отвертки, ключи |
| 5 | Фиксация двигателя для съема | Подъемник, стойки |
Очистка и осмотр поверхности головки и блока цилиндров
Перед началом осмотра поверхности снимают остатки нагара и грязи с помощью мягкой щетки и специального очистителя для металла. Не используйте абразивные материалы, чтобы не повредить поверхность. После очистки поверхность просушите без остатков влаги, чтобы избежать коррозии. Обратите внимание на равномерность поверхности: любые выступы, бороздки или повреждения требуют более детального изучения.
Проверьте гладкость поверхности с помощью металлической линейки или lacked. Поверхность должна быть ровной и без зазубрин. Используйте штангенциркуль или микрометр для измерения толщины. Особое внимание уделите краям и посадочным плоскостям посадки головки и блока цилиндров, ведь именно они обеспечивают герметичность.
На наличие трещин указывает изменение цвета при визуальном осмотре или появление скрытых трещин под световым тестом. Для более точной диагностики применяйте ультрафиолетовую лампу или специальный раствор, который проявляет трещины. Трещины или деформации требуют замены детали или профессионального ремонта.
Обратите внимание на посадочные поверхности под прокладки. Они должны иметь идеально гладкую и чистую поверхность, без наплывов или повреждений. При обнаружении дефектов устраняйте поврежденные участки шлифовкой или профессиональной обработкой. После очистки и осмотра переходите к следующему этапу – проверке геометрии и герметичности.
Обозначение и фиксация положения компонентов перед снятием
Перед началом снятия цилиндров важно точно зафиксировать положение поршней и колец. Используйте маркеры или мягкий карандаш, чтобы обозначить положение поршневых палочек относительно корпуса блока цилиндров. Это поможет восстановить компоненты в исходном положении при сборке.
Для фиксации клапанов и распорных пружин применяют специальные фиксаторы или отвертки. Перед снятием убедитесь, что клапаны зафиксированы или полностью опущены, чтобы избежать их выпадения или повреждений.
Обозначьте положение ремонтных меток на рядных компонентах: головке блока, коленвале и распределительном валу. Метки помогают правильно установить детали в сборе, их нанесение допускается маркером или мягким карандашом, исходя из конструкции двигателя.
Перед отсоединением любой части снимите крепежные элементы и отметьте их расположение. Например, болты крышек распредвала или корпуса цилиндра могут иметь разные длины и резьбовые отверстия, поэтому правильная маркировка ускорит сборку и исключит ошибки.
Используйте мягкие фиксаторы или узлы, обеспечивающие неподвижность деталей во время работы. Например, временные упоры для поршней или блокирующие штифты для распределительного вала. Это убережет компоненты от случайных смещений или повреждений.
Совокупность этих мер позволяет снизить риск ошибок при сборке и убедиться, что все компоненты займут правильное положение относительно друг друга. Точные обозначения и фиксация – залог беспроблемной установки после проведения технического обслуживания или ремонта.
Разборка и ремонт цилиндра: последовательность действий
Начинайте работу с снятия головки блока цилиндров, открутив болты равномерно по диагонали, чтобы избежать деформации. После этого аккуратно извлеките поршень вместе с шатуном, установив двигатель на специальную стойку или подставку. Проверьте состояние поршня и цилиндра, обращая внимание на зазоры, царапины или износ. Для этого используйте мерительный инструмент и осмотрите поверхность цилиндра внутри.
Перед разборкой снимите поршневые кольца, аккуратно поддевая их мягкими приспособлениями, избегая повреждений. Осмотрите кольца на наличие трещин или износа и замените их при необходимости. Затем извлеките поршень из цилиндра, поддерживая его аккуратно, чтобы не повредить стенки цилиндра или головку поршня.
Проведите диагностику цилиндра на наличие коррозии или глубоких царапин. При выявлении существенных повреждений подготовьте поверхность к ремонту или замените цилиндр, если это необходимо. Для восстановления используйте специальные ремонтные втулки или обрабатывайте внутреннюю поверхность, следуя рекомендациям производителей оборудования.
Завершая разборку, очистите рабочие поверхности от загрязнений и масла. Зафиксируйте все разборочные детали в отдельной упаковке или органайзере для дальнейшей сборки. Важным этапом является визуальный контроль состояния поршневых каналов и поршневых колец, чтобы определить необходимость их замены или ремонта.
При повторной сборке следите за правильностью установки поршневых колец и их положением относительно вентиляционных отверстий. Используйте новые уплотнительные элементы, если старые изношены или повреждены. Монтаж поршня в цилиндр осуществляйте плавно, избегая усилий и перекосов. После сборки обязательно выполните проверку зазоров и правильности установки деталей перед запуском двигателя.
Снятие головки блока и цилиндров
Отвинтите болты крепления головки блока, начиная с центральных и постепенно переходя к внешним. Используйте гаечный ключ или торцевой ключ с воротком, чтобы обеспечить равномерное усилие и избежать повреждения резьбы. После снятия болтов аккуратно поднимите головку, избегая резких движений, чтобы не повредить прокладку и при необходимости использовать деревянную или пластиковую лопатку для отделения головки от блока.
Осмотрите поверхность головки и блока на наличие копоти, коррозии или повреждений. Производите очистку поверхности от остатков старой прокладки, используя мягкую щетку и специальное средство для очистки. Не используйте металлические щетки, чтобы не поранить металл.
Поднимите головку и поставьте ее в безопасное место, желательно на мягкую поверхность, чтобы избежать деформации. После этого достаньте поршни, выкрутите свечи и уберите все крепления, заранее отметив их расположение для правильной сборки. Проверьте состояние прокладки и при необходимости замените ее, чтобы обеспечить плотное соединение при сборке.
При необходимости снимите прокладку цилиндров: для этого осторожно ослабьте остальные крепежи и аккуратно отделите головку, избегая чрезмерных усилий, которые могут повредить блок или головку. В процессе осмотра и снятия держите инструменты под рукой и работайте аккуратно, следя за состоянием всех деталей.
Осмотр и измерения изношенных деталей
Перед началом работ откройте крышки цилиндров и снимите поршни, чтобы получить доступ к изношенным элементам. Осмотрите поверхность поршней и цилиндров на наличие царапин, борозд и пятен пригорания. Измерьте диаметр поршня с помощью микрометра, сравнивая результаты с допустимыми значениями, указанными в технической документации. Повышенные отклонения указывают на необходимость замены деталей.
Проверьте состояние клапанных тарелок, клапанных пружин и направляющих. Используйте штангенциркуль для измерения их диаметра и толщины. На внутренней поверхности клапанных седел ищите следы износа или деформации. После осмотра определите, насколько изношены уплотнительные поверхности и при необходимости замените втулки или клапаны.
Для измерения износа втулок и пальцев штока установите их в штатные накерненные отверстия и проверьте зазор с помощью щупов или индикаторов. В случае превышения допустимых значений зазоров замените изношенные компоненты. Не забывайте проверять также состояние масляных каналов, очищая их от грязи и отложений, чтобы обеспечить нормальный смазочный режим.
| Деталь | Метод измерения | Допустимый износ | |
|---|---|---|---|
| Поршень | Микрометр по диаметру | 0,05 мм | Заменить при превышении |
| Цилиндр | Микрометр или щупы | 0,05 мм (в партии) | Обеспечить ремонтной или заменой |
| Клапан | Штангенциркуль или микрометр | Если износ превышает 0,2 мм по высоте или диаметру | Заменить или отрегулировать |
| Втулка | Щуп или индикатор | Зазор до 0,05 мм | Заменить при большем значении |

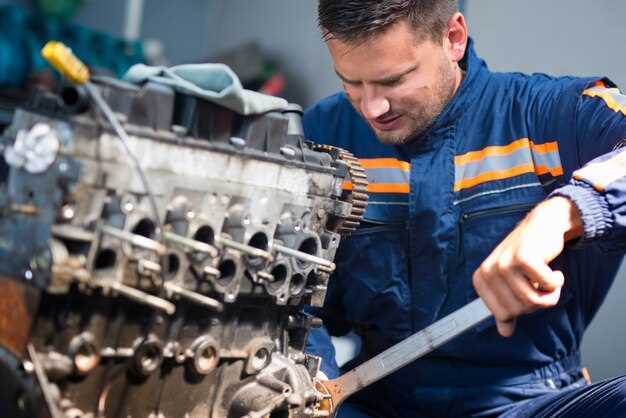

Замена поршней, колец и гильз
Перед установкой новых поршней убедитесь, что поверхность цилиндров тщательно очищена от нагара и отложений. Отмерьте износ гильз и убедитесь, что их диаметр не превышает допустимых значений, обозначенных в техническом паспорте двигателя. Подготовьте новые поршни и кольца, проверив соответствие размеров и отсутствии брака. Вставляйте кольца в поршень и проверяйте зазор между кольцами и бортизной канавкой, не превышающий рекомендуемый допуск. Для облегчения установки воспользуйтесь специальной смазкой на основе масла, избегая использования густых смазочных материалов.
Установите поршень с новыми кольцами в цилиндр, следя, чтобы зазоры и направления кольцевых прорезей совпадали с рекомендациями производителя. Проведите аккуратную вставку, избегая чрезмерных усилий, которые могут повредить кольца или гильзу. После установки поршней проверьте свободный ход и наличие люфтов. Обратите внимание на равномерное расположение кольц и правильное положение поршневых палцев. При необходимости замените втулки зажима и закрепите поршни штатными болтами с заданным моментом затяжки.
Затем приступайте к монтажу новых гильз, вставляя их в отверстия цилиндров, предварительно обработав поверхности и смазав их специальным составом, предназначенным для облегчения установки. Проверьте плотность посадки и отсутствие деформаций. После установки гильз проведите окончательную очистку всех элементов и убедитесь в отсутствии механических повреждений. Восстановите соединения, проверьте зазоры и перемещаемость поршней, затем установите головки блока цилиндров и проведите сборку в обратной последовательности, регулируя зазор в клапанах при необходимости.
Обработка поверхности цилиндров и поршневых каналов
Перед установкой цилиндров необходимо проверить их внутреннюю поверхность на наличие царапин, нагаров и коррозии. Используйте шлифовальные или полировальные инструменты, чтобы устранить мелкие неровности и добиться гладкой поверхности, обеспечивающей хорошую работу поршня. Работайте аккуратно, избегая чрезмерного снятия металла, поскольку чрезмерное уменьшение диаметра повлияет на зазор и компрессию.
Для обработки поршневых каналов подбирайте специальные надфили, расточки или полировальные чашки, чтобы устранить неровности и оставить зеркальную поверхность. Обратите внимание на боковые отверстия и поверхности, где поршень контактирует с цилиндром, чтобы обеспечить свободное и точное движение поршня без заеданий.
После механической обработки проведите очистку поверхностей от стружки, пыли и остатков смазки. Используйте сжатый воздух или мягкую щетку, чтобы удалить все загрязнения. Затем промойте цилиндры и поршневые каналы с использованием чистого бензина или специального очистителя для двигателей, чтобы удалить обломки и следы металла.
Следующий этап – проверка поверхности на наличие микротрещин или дефектов с помощью ультразвукового или фонового метода инспекции. Любое повреждение требует замены детали, чтобы избежать последующих проблем с компрессией и надёжностью двигателя.
Завершите обработку лёгким нанесением тонкого слоя моторного масла или специальной смазки для двигателей, чтобы защитить поверхности от коррозии и обеспечить легкое движение поршней при сборке. Внимательно осмотрите обработанные поверхности перед установкой, чтобы убедиться в отсутствии дефектов и равномерности обработки.
Сборка и установка цилиндра на место
Перед установкой цилиндра убедитесь, что поверхность блока двигателя и внутренние поверхности головки цилиндра чисты и свободны от остатков старой прокладки или загрязнений. Обработайте место посадки цилиндра специальной обезжиривающей жидкостью для обеспечения высокого уровня герметичности.
Аккуратно вставьте цилиндр в гнездо, следя за правильным положением и равномерным входом. Используйте мягкую монтажную деревянную или пластиковую рукоятку для легкого и равномерного давления, избегая деформации металлических частей.
Затягивайте крепящие болты по диагональной схеме, постепенно увеличивая усилие к указанным в технической документации значениям. Быстрые или неправильные затяжки могут привести к деформации или неправильной посадке цилиндра, что отрицательно скажется на работе мотора.
Обратите внимание на наличие специальной прокладки или герметика, если это предусмотрено конструкцией двигателя. Нанесите герметик тонким равномерным слоем по периметру посадочного отверстия или установите прокладку, следуя инструкциям производителя.
Проверьте правильность положения цилиндра и натяжение крепежных элементов с помощью динамометрического ключа. Не допускайте перекоса или чрезмерного зажима, чтобы обеспечить равномерную герметичность и долговечность assembly.
После установки цилиндра установите имеющиеся компоненты головки цилиндров, прокрутите коленчатый вал вручную для проверки свободного вращения и отсутствия заеданий. Только после этого продолжайте сборку двигателя в обратном порядке, соблюдая очередность и моменты затяжки всех крепежных узлов.
