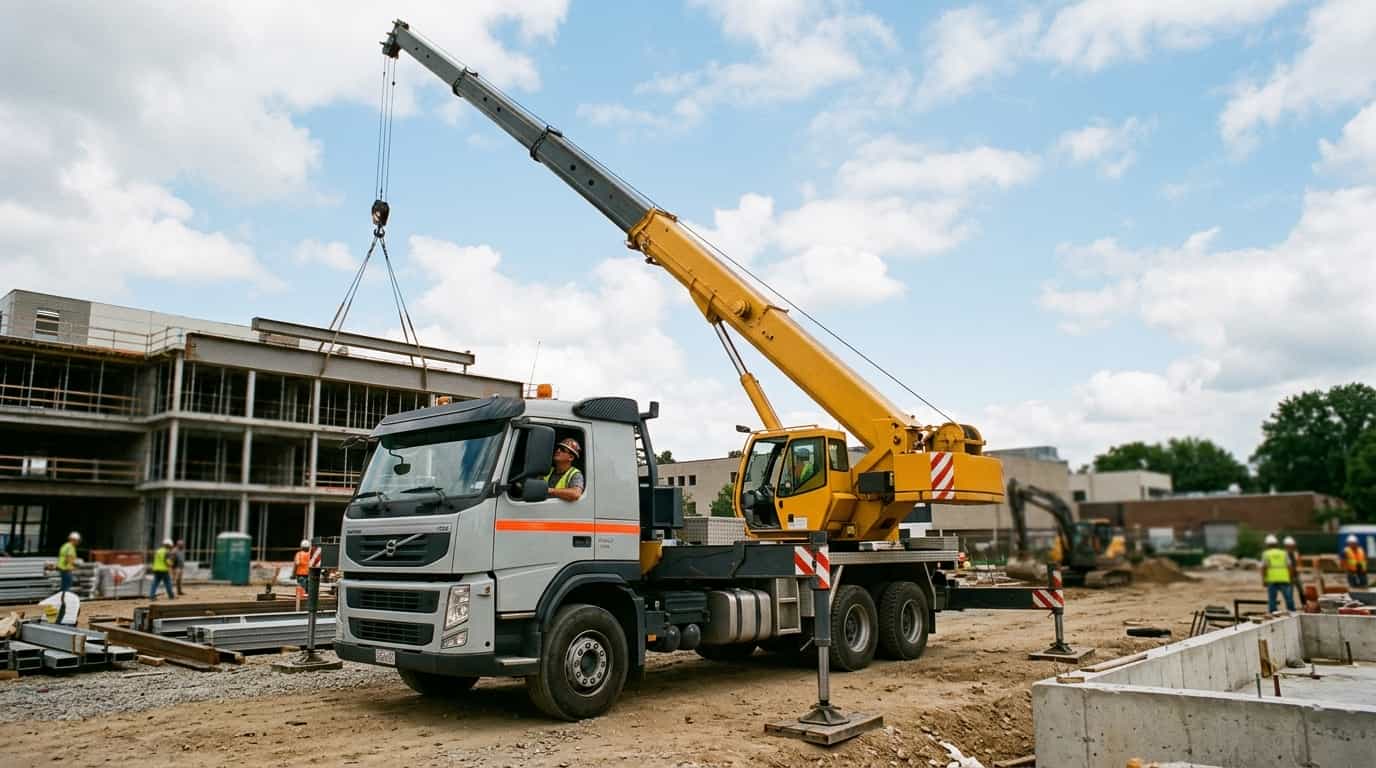

Если стрела крана-манипулятора медленно опускается при нейтральном положении рычагов, продолжать работу опасно. Причиной может быть внутренняя утечка в гидроцилиндре, неисправность гидрозамка, износ распределителя или неправильная настройка клапанов. Скорость просадки тоже имеет значение: небольшое перемещение иногда допускается производителем, а заметное падение стрелы указывает на неисправность.
Для ремонта потребуются компоненты, соответствующие давлению, расходу и схеме конкретной КМУ. Надёжный источник поставки гидро и пневмооборудования в России помогает подобрать гидронасосы, гидромоторы, распределители, толкатели, клапаны и другие элементы по техническим характеристикам. Перед заказом детали необходимо записать маркировку узла, размеры присоединений, диапазон давления и пропускную способность.
Чем внутренняя утечка отличается от наружной
Наружную утечку обычно можно обнаружить по масляным следам на штоке, фитингах, рукавах или корпусе распределителя. Даже небольшое подтекание нельзя оставлять без внимания, поскольку под нагрузкой повреждение уплотнения или рукава может быстро увеличиться. Проверять герметичность рукой запрещено: тонкая струя масла под высоким давлением способна травмировать кожу.
Внутренняя утечка внешне незаметна. Масло перетекает между полостями гидроцилиндра либо проходит через зазоры в распределителе и возвращается в бак. Стрела при этом плавно опускается, хотя на поверхности оборудования нет масляных пятен. После прогрева неисправность часто проявляется сильнее, поскольку нагретая жидкость легче проходит через изношенные уплотнения.
| Наблюдаемый признак | Вероятная причина | Проверяемый узел |
|---|---|---|
| Масло на штоке | Износ уплотнений | Гидроцилиндр |
| Стрела проседает без подтёков | Внутреннее перетекание | Манжеты поршня или распределитель |
| Стрела опускается рывками | Воздух или заклинивание клапана | Магистрали и гидрозамок |
| Не удерживается только один контур | Локальная неисправность | Секция распределителя или цилиндр |
Износ уплотнений гидроцилиндра
Поршень внутри цилиндра разделяет рабочие полости, а манжеты не дают маслу свободно переходить между ними. Когда уплотнения изнашиваются или повреждаются загрязнениями, цилиндр перестаёт удерживать нагрузку. К этому приводят перегрев масла, коррозия штока, попадание металлической стружки и работа при давлении выше допустимого.
Косвенным признаком становится разница между поведением холодной и прогретой системы. Если сразу после запуска стрела держится, а через некоторое время начинает опускаться, вероятность внутреннего износа возрастает. Точный диагноз ставят после проверки цилиндра и измерения утечки. Простая замена наружного грязесъёмника такую проблему не решит.
Неисправность гидрозамка или тормозного клапана
Гидрозамок перекрывает движение жидкости из цилиндра, пока управляющее давление не даст команду на открытие. При загрязнении седла, повреждении пружины или износе запирающего элемента масло начинает проходить через клапан. Стрела теряет способность удерживать положение даже при исправном цилиндре. Иногда клапан закрывается не полностью из-за попавшей внутрь частицы.
На некоторых КМУ вместо простого гидрозамка применяется тормозной или балансировочный клапан. Он не только удерживает груз, но и контролирует скорость опускания стрелы, предотвращая её резкое движение. Менять такой элемент на клапан с похожим корпусом нельзя. Учитываются схема подключения, диапазон настройки, максимальный расход и допустимое рабочее давление.
Проверку элементов, удерживающих нагрузку, проводят только при зафиксированной стреле и без людей в опасной зоне. Груз перед диагностикой снимают, а навесное оборудование устанавливают на устойчивую опору.
Распределитель, клапаны и давление
При нейтральном положении золотник распределителя должен перекрывать каналы рабочего контура. Изношенный золотник или повреждённый корпус создают путь для внутреннего перетекания масла. Если проседает только одна функция, сначала проверяют соответствующую секцию. Одновременные проблемы с несколькими контурами могут быть связаны с общим клапанным блоком или сильным загрязнением жидкости.
Предохранительный клапан ограничивает максимальное давление, но сам по себе обычно не удерживает стрелу в неподвижном положении. Его неправильная настройка проявляется при подъёме груза: КМУ не развивает расчётное усилие, масло быстро нагревается, а насос работает с постоянным шумом. Давление измеряют поверенным манометром и сравнивают с документацией установки.
- осмотрите штоки, рукава и соединения на наличие наружных утечек;
- сравните скорость просадки на холодном и прогретом масле;
- проверьте гидрозамок или балансировочный клапан;
- измерьте давление в проблемном контуре;
- оцените состояние секции гидрораспределителя;
- проверьте масло и фильтр на наличие загрязнений.
Почему не стоит сразу менять насос
Гидронасос создаёт поток для движения механизмов, но удержание неподвижной стрелы чаще зависит от цилиндра и запирающих клапанов. Изношенный насос обычно проявляет себя медленной работой всех функций, недостаточным усилием и падением давления под нагрузкой. Если стрела поднимается с нормальной скоростью, но затем опускается, начинать замену насоса преждевременно.
Диагностику проводят от визуального осмотра к измерениям, постепенно исключая каждый узел. После ремонта систему заполняют подходящим маслом, удаляют воздух и проверяют без груза. Затем нагрузку увеличивают поэтапно, контролируя давление, температуру и положение стрелы. К эксплуатации возвращаются только после того, как КМУ уверенно удерживает заданное положение.
