Проверьте состояние предохранителей. Часто причина отсутствия свечения габаритных огней скрыта в коротком замыкании или обрывe на предохранителе. В Passat B5 следует особенно внимательно осмотреть блок предохранителей, расположенный в салоне и под капотом. Их правильное состояние и надежность контактов напрямую влияют на работу габаритов.
Обратите внимание на проводку. Неправильные или поврежденные провода могут прерывать цепь, что делает габариты неработающими. Проверьте наличие коррозии в разъемах, целостность изоляции и наличие обгоревших участков. Даже небольшая потеря контакта способна привести к тому, что свет не зажжется.
Используйте мультиметр. Проверка напряжения на предохранителях и проводке дает четкое понимание, где расположена проблема. Если на предохранителе есть напряжение и цепь замкнута, причина кроется либо в выключателе, либо в самой проводке, которая идет к габаритам. Это помогает точно определить место неисправности.
Обратите внимание на реле и переключатели. Иногда проблема скрыта в неисправности переключателя аварийки или реле, отвечающих за управление освещением. Их штатная работа важна для правильной подачи электричества к габаритам, поэтому проверка этих элементов способна избавить от долгих поисков.
Диагностика и проверка предохранителей и реле габаритных огней
Начинайте проверку с открытия блока предохранителей, расположенного в салоне или под капотом. Используйте мультиметр или тестер, чтобы убедиться в целостности предохранителя, отключая его для тестирования. Если предохранитель сгорел, замените его на точно такой же по номиналу, избегая использования неподходящих вариантов.
Обратите внимание на визуальный осмотр предохранителей – вы сверяете цвет и состояние металла внутри. Обгоревшие или поврежденные предохранители указывают на необходимость замены. Не забудьте проверить фиксацию предохранителя – он должен надежно сидеть в гнезде, обеспечивая хороший контакт.
После проверки предохранителей перейдите к реле. Найдите соответствующее реле габаритных огней по схеме электросистемы Passat B5. Проверьте его на наличие признаков повреждения или коррозии контактов. Для точной диагностики снятой реле подключите его к знакомому исправному аналогу, чтобы убедиться в правильной работе.
Если есть подозрение на проблему реле, замените его на новое или рабочее с другой машины, чтобы исключить неисправность. При этом важно учитывать, что неисправные предохранители или реле часто связаны с коротким замыканием или неисправной проводкой, что дополнительно стоит проверить в ходе диагностики.
Рекомендуется провести тест системы под нагрузкой, подключив габариты и убедившись, что цепь срабатывает корректно. В случае отсутствия реакции потребуется продолжить проверку проводки от блока предохранителей к фонарям на наличие обрыва, короткого замыкания или повреждений изоляции.
Пошаговая проверка состояния предохранителей в блоке салона и двигателя
Начинайте с открытия крышки блока предохранителей в салоне. Обычно он расположен слева от рулевой колонки или под панелью приборов. Используйте яркое освещение и подходящее расширитель для доступа.
Осмотрите визуально каждый предохранитель. Обратите внимание на стеклянные колбы: если внутри просматривается обгоревшая либо оплавленная нить, предохранитель вышел из строя и требует замены.
Проверьте цепочку предохранителей. Для этого аккуратно выньте предохранитель из держателя, не прилагая чрезмерного усилия. Осмотрите его по всей длине. Используйте мультиметр или тестер, выставленный на прозвонку, чтобы убедиться в исправности. При наличии звукового сигнала или отображения в тестере предохранитель цел.
Перейдите к блоку предохранителей под капотом. Откройте крышку, закрепленную фиксатором или защелкой. Повторите проверку, следя за состоянием каждого предохранителя. Особое внимание уделите тому, который отвечает за габаритные огни.
Проверьте цепочки контактов внутри держателей предохранителей. Могут окислиться или загрязниться, что вызывает плохой контакт. Очистите контакты мягкой щеткой или спиртовым тампоном и вставьте предохранитель обратно.
Запомните номера предохранителей, отвечающих за габаритные огни (обычно это предохранитель №X или обозначение в схеме). При необходимости замените поврежденный предохранитель на такой же по номиналу, уточненному на корпусе или в инструкции.
После проверки вставьте все предохранители и закройте крышки блоков. Реализуйте короткий тест – попробуйте включить габариты и убедитесь, что они загораются. Используйте контрольные лампы или штатную подсветку панели приборов для проверки.
Если габариты по-прежнему не работают, повторите проверку ещё раз, исключая возможность неправильно установленного предохранителя. В случае отсутствия реакции продолжите диагностику с помощью мультиметра или обратитесь к специалисту.
Использование мультиметра для выявления неисправных предохранителей и реле
Прежде всего, отключите аккумулятор, чтобы избежать коротких замыканий и повреждений. Подготовьте мультиметр, установив его в режим проверки сопротивления или прозвонки. Для диагностики предохранителей выньте их из блока и проверьте каждый, прикоснувшись щупами к контактам. Если при прозвонке показывается бесконечное сопротивление или мультиметр не сигналит, предохранитель перегорел и его нужно заменить.
Проверьте реле, установленное в цепи освещения или других системах, также извлекая его из блока. Установите мультиметр на режим прозвонки и при помощи щупов соедините контакты реле. Если при включении цепи реле не издает характерное щелканье или односторонне не проводит ток, это сигнализирует о неисправности. В таких случаях лучше заменить реле на исправное.
| Что проверяем | Инструкция |
|---|---|
| Предохранитель | Вытащите предохранитель, коснитесь мультиметром обоих контактов – сопротивление должно быть очень низким. В противном случае предохранитель перегорел. |
| Реле | |
| Контакты | При проверке цепи на наличие короткого замыкания проверьте сопротивление между разными контактами – низкое сопротивление внутри цепи допустимо, а большие значения указывают на разрыв. |
Обратите внимание, что для точных результатов лучше выполнять проверки при отключенном питании и при наличии схемы, позволяющей понять, к каким контактам подключены соответствующие системы. Регулярное использование мультиметра существенно экономит время при поиске неисправностей в электроцепях Passat B5.
Обнаружение обгоревших или поврежденных предохранителей и их замена
Осмотрите каждый предохранитель в блоке предохранителей, направляясь по очереди от корпуса к крышке. Обратите внимание на визуальные признаки повреждений – обгоревшие края, потемнение стекла или деформацию металла внутри. Для точного определения используйте небольшое зеркало или осветительный прибор, чтобы увидеть слабые или скрытые повреждения.
Проверьте состояние предохранителя, вытаскивая его из гнезда и аккуратно раскручивая или вытягивая – неспособность вставить или снять его легко укажет на повреждение корпуса или колодки. При обнаружении обгоревшего или искривленного элемента замените его на точно такой же по номиналу.
Для подбора подходящей замены используйте маркировку предохранителя: указанный ток, напряжение и тип. Обратите внимание, что неправильная установка даже на один Ампер выше номинала может привести к повторному повреждению или возгоранию. После установки нового предохранителя проверьте работу соответствующей системы, включив зажигание и активировав габариты.
| Пошаговая инструкция |
|---|
| 1. Откройте блок предохранителей |
| 2. Внимательно визуально осмотрите каждый предохранитель |
| 3. Используйте зеркало или подсветку для выявления скрытых повреждений |
| 4. Выньте поврежденный предохранитель |
| 5. Подберите замену по номиналу |
| 6. Установите новый предохранитель, убедившись в плотности соединения |
| 7. Проверьте функционирование системы, активировав габариты и другие элементы |
| 8. Наденьте крышку блока предохранителей |
Определение исправных и неисправных реле габаритных огней
Для диагностики реле габаритных огней требуется проверить его работу в рабочей цепи. Начинайте с визуального осмотра: реле должно иметь целую корпусную изоляцию и отсутствовать следы коррозии или повреждений на контактах.
Затем подтяните реле к схеме и выполните тест по мультиметру. Установите его в режим прозвонки или измерение сопротивления, и замкните цепь питания. Если при подаче напряжения реле щелкает и контакты замыкаются, оно считается исправным. Не щелкает – повод для замены.
Можно также подключить реле к источнику питания 12 В и проверить его с помощью нагрузочного теста. Разместите реле в цепи, подавайте питание, и наблюдайте, срабатывает ли оно. При сомнениях используйте лабораторный блок питания для контроля нагрузки и температуры.
Проверку желательно провести без нагрузки или с минимальной нагрузкой, чтобы исключить ложные срабатывания по причине внешних факторов. Если реле не реагирует на подачу напряжения и при этом есть шум или запах нагрева – скорее всего, оно неисправно.
Памятуйте, что исправное реле typical
запоминается тем, что полностью отключается при снятии питания и стабильно срабатывает в момент подачи напряжения. Неработающее – либо не щелкает, либо держит контакты разом или не замыкается вовсе. Замена подобного элемента зачастую решает проблему с габаритами, не требуя вмешательства в проводку.
Проверка контактов и соединений в блоке предохранителей
Начинайте с аккуратной визуальной проверки контактов и соединений внутри блока предохранителей. Осмотрите каждую пластину и разъем на наличие окисления, коррозии или механических повреждений. Если обнаружите их, очистите поверхности специальной щеткой или контактным аэрозолем.
Обратите внимание на надежность фиксации предохранителей – они должны сидеть плотно и ровно, без люфтов. Разъедините каждую секцию и аккуратно проверьте соединения проводов с проводками и жгутами. Особое внимание уделите местам пайки и соединительным разъемам, особенно подверженным вибрации и движению.
Некоторые разъемы оснащены фиксаторами или защелками. Проверьте, надежно ли они зафиксированы – при необходимости аккуратно подвигайте разъем, чтобы убедиться в отсутствии люфтов. В случае обнаружения окиси или загрязнений, обработайте контакты специальным изолирующим спреем или очистителем контактов.
Чтобы проверить наличие изломов или повреждений проводки внутри жгута, аккуратно проведите осмотр с помощью тестера или мультиметра. При необходимости разберите защитные оболочки и убедитесь в сохранности проводов внутри, избегая чрезмерного натяжения или давления на кабели.
После всех визуальных и механических проверок рекомендуется выполнить тестирование цепи с помощью мультиметра. Проведите измерения сопротивления или непрерывности на предохранителях и соответствующих проводках, чтобы исключить прерывания или короткие замыкания. Такой подход поможет определить точное место неисправности и устранить проблему с габаритами.
Варианты устранения неисправностей проводки и монтажных ошибок
Проверяйте каждое соединение на наличие коррозии, окислов и механических повреждений. Если обнаружите признаки коррозии, очистите контакты специальной кистью или очистителем для электроники, чтобы обеспечить надежный контакт.
Используйте мультиметр для измерения сопротивления цепи. Проверьте наличие короткого замыкания или разрыва в проводке. При выявлении проблем замените поврежденные участки проводов или соединителей.
Обратите внимание на корректность монтажа: каждое соединение должно быть крепким и правильно зафиксированным. Используйте качественные коннекторы и наконечники, избегайте свободных и плохо закрепленных контактов.
Тщательно проверяйте предохранители – убедитесь, что они вставлены правильно и не перегорели. При необходимости замените их на исправные аналоги, соответствующие номиналу производителя.
При обнаружении повреждений изоляции, замените поврежденные участки кабелей и используйте термостойкую изоляцию для повышения устойчивости цепи к воздействиям окружающей среды.
Обратите внимание на монтажные ошибки: неправильная прокладка проводки или излишняя натяжка могут привести к повреждениям. Перерасположите провода так, чтобы избежать механического воздействия и чрезмерного сгибания, что предотвращает возможные обрывы.
Рекомендуется тестировать цепи постепенно, отключая и подключая отдельные участки, что позволяет выявить точное место неисправности без необходимости разбирать всю проводку. Такой подход способствует быстрой локализации проблемных зон.
Осмотр проводки на наличие обрывов, коротких замыканий и изломов
Начинайте проверку с визуального осмотра всех кабелей, ответственных за подсветку габаритов. Обратите внимание на следы износа, прожжённые участки или следы окисления, которые указывают на повреждения или коррозию.
Осмотрите каждое соединение и разъемы, чтобы убедиться, что контакты надежно закреплены и не окислились. Плохо закрепленные или окисленные контакты могут создавать сбои в цепи и приводить к неработающим габаритам.
Используйте мультиметр для проверки целостности проводки. Приложите щупы к концам каждого участка кабеля, чтобы определить наличие обрывов или короткого замыкания. Если сопротивление очень высокое или показывается бесконечность, участок поврежден.
Обнаружив поврежденную или подозрительную часть провода, не торопитесь заменять сразу весь участок. Проверьте наличие изломов или повреждений внутри изоляции, аккуратно прорезая необходимую часть. После ремонта заизолируйте провод качественной изолентой или термоусадочной трубкой.
Обратите внимание на места соединения с предохранителями и реле – плохой контакт или коррозия в этих точках тоже могут вызывать сбои. Проверьте, что все зажимы надежно закреплены и не имеют следов влаги или грязи.
Если обнаружите участки с повреждениями, избегайте их продолжительного использования до окончательной починки. Используйте только исправленные или новые кабели, чтобы исключить риск короткого замыкания или последующих обрывов.
Проверка соединений и заземлений системы габаритных огней
Начинайте с осмотра всех соединений на контактах и разъемах в цепи габаритных огней. Обращайте внимание на наличие окиси, коррозии или повреждений, которые могут мешать прохождению тока. Очистите контакты при необходимости, используя металлическую щетку или контактный очиститель.
Проверьте надежность крепления соединений, убедитесь, что провода не ослабли и хорошо закреплены. Особенно внимательно осмотрите места соединения с предохранителями и блоком реле. Нарушения контакта здесь часто приводят к отказу огней.
Затем приступите к проверке заземлений системы. Найдите точку заземления габаритных огней, обычно это болт или скрутка с металлической частью кузова. Убедитесь, что заземление плотно закреплено и имеет хороший контакт с металлом. Обезжирьте и очистите контактную поверхность перед повторной установкой.
Используйте мультиметр для проверки целостности цепи заземления. Один щуп поставьте на заземляющий контакт, другой – на кузов или каркас автомобиля. Значение сопротивления должно быть очень низким – около нескольких ом. Высокий показатель говорит о плохом контакте или обрыв внутренней проводки.
Обратите внимание на наличие возможных повреждений кабелей или разрывов, особенно в местах сгиба или возле креплений. Замена или ремонт поврежденных участков предотвратит дополнительные проблемы с заземлением и подключением габаритных огней.

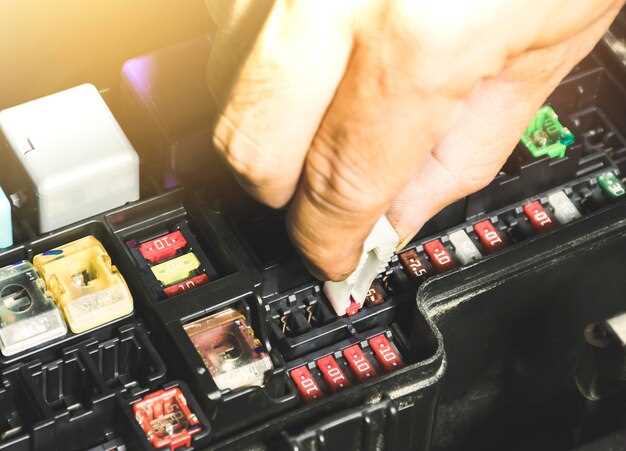

Ремонт или замена поврежденных участков проводки
Перед началом работы найдите точку повреждения, тщательно осмотрите проводку, особенно в области соединений и мест изгиба. Используйте мультиметр, чтобы проверить наличие короткого замыкания и целостность цепи. При обнаружении обгоревших или изолированных участков аккуратно разрежьте поврежденную часть, чтобы проверить и очистить токопроводящий слой от окислов и грязи.
При ремонте поврежденных участков рекомендуется использовать только медные провода с соответствующей толщиной и качественной изоляцией. Обрезайте поврежденный участок прямо у границ дефекта, избегая заусенцев и острых краев. Для соединения используйте специальные автоскобы или соединительные колодки, следя за надежностью контакта.
Если повреждение находится в труднодоступных местах или на настолько длинных участках, что восстановление становится сложным, замените целиком этот участок проводки. Для этого отрежьте поврежденный сегмент и подключите новый кабель с правильной длиной и с запасом, чтобы обеспечить свободу движений и минимизировать риск повторных повреждений.
Обеспечьте качественную изоляцию соединений – наложите термоусадочные трубки или одножильную изоленту, чтобы повысить защиту от влаги и внешних воздействий. Не забудьте закрепить провода так, чтобы они не подвергались механическому повреждению или растягиванию при эксплуатации автомобиля.
Проверьте всю восстановленную цепь с помощью мультиметра и убедитесь в отсутствии коротких замыканий. После этого аккуратно соберите все компоненты и протестируйте работу габаритных огней, чтобы исключить повторное возникновение неисправности.
Запуск системного тестирования электропроводки с помощью специального сканера
Подключите сканер к диагностическому разъему автомобиля и запустите программное обеспечение. Перед началом теста убедитесь, что все предохранители в блоке исправны и отключены от питания, чтобы избежать ложных срабатываний.
Выберите в меню функцию проверки электропроводки или тест контроля цепей. Сканер автоматически определит все цепи, подключённые к системе, и запустит последовательный анализ при помощи встроенных тестеров.
Для определения участков с обрывом или коротким замыканием, прокрутите тест по всей протяжённости электропроводки, наблюдая за показаниями на дисплее. Обратите внимание на сигналы, указывающие на падение или выброс сопротивления, что говорит о повреждениях.
| Номер цепи | Длина, м | Сопротивление, Ом | Рекомендуемые действия |
|---|---|---|---|
| 1 | 2,5 | 0,85 | Проверить соединения, заменить поврежденный участок |
| 2 | 3,1 | 2,3 | Очистить контакты, проверить изоляцию |
| 3 | 1,8 | Падение сопротивления | Обнаружен обрыв, заменить участок |
Проведя тест, убедитесь, что все цепи регулируются корректно – прибор покажет нулевое сопротивление для целых цепей и значительные показатели для поврежденных участков. После устранения неисправностей рекомендуется снова провести диагностику для подтверждения полных результатов.
Проверка и правильная установка новых предохранителей и реле в случае необходимости
Начинайте с извлечения поврежденных элементов, аккуратно отжимаем фиксирующие лапки или зажимы, чтобы избежать повреждений. Используйте специально предназначенные инструменты или пластиковые щипцы, чтобы не повредить контактные поверхности.
Перед установкой новых предохранителей или реле убедитесь, что их номинальное значение совпадает с оригинальными. Проверьте маркировку на корпусе и в руководстве по эксплуатации автомобиля. Внимательно осмотрите контакты, чтобы исключить коррозию или загрязнения, обеспечивающие надежный контакт.
После установки проверьте фиксацию, аккуратно зажимая фиксирующие лапки или зажимы до полного их захвата. Это обеспечивает плотный контакт и предотвращает случайное смещение во время эксплуатации.
Произведите первое тестирование, включив зажигание и активировав работу системы, связанной с замененной частью. Следите за правильной работой габаритов и загорания соответствующих ламп, чтобы убедиться в исправности установленной комплектующей.
Обратите внимание, что использование неподходящих предохранителей или релешек может привести к повторному выходу из строя электрической системы. Если возникают сомнения по поводу выбора или установки, лучше обратиться к специалисту или использовать оригинальные запчасти производителя.
