Крестовина рулевого вала audi q5

Если при повороте руля слышен стук или появляется заметный люфт – замените изношенный шарнир в ближайшие 300–500 км. Критерии замены: видимая игра более 0,5 мм при продольном и радиальном контроле, скрипы при повороте на месте и вибрация на скорости от 60–80 км/ч. Откладывание ремонта приводит к ускоренному износу шлицев и расшатыванию рулевого карданчика.

План осмотров: визуальная проверка защитных чехлов и смазки при каждом ТО или каждые 15 000 км, углублённая проверка на подъёмнике – каждые 30 000 км или ежегодно. Для контроля люфта используйте индикатор часового типа: допустимое отклонение при нагрузке 10–15 Н – не более 0,3–0,5 мм. При обнаружении трещин на пыльнике или утечек смазки узел подлежит замене незамедлительно.

Смазка и крепления: применяйте смазки на основе молибдена (NLGI 2) для увеличения ресурса шарнира; смазывать каждые 60 000 км при наличии сервисного доступа. Моменты затяжки крепёжных болтов зависят от диаметра и исполнения – ориентируйтесь на диапазон 25–60 Н·м и обязательно сверяйтесь с каталогом по VIN. При снятии используйте новые фиксирующие элементы (шплинты/гайки), проверяйте момент затяжки после 100 км пробега.

При выборе запчасти отдавайте предпочтение деталям с жесткими допусками и металлическими втулками; избегайте мягких неармированных чехлов. Перед установкой проверьте соосность промежуточной оси и отсутствие смещения шлицов – несоосность более 1 мм увеличивает нагрузку на шарнир и сокращает срок службы. Для сложных случаев используйте стенд регулировки и/или официальное руководство по ремонту модели Q5 по VIN.

Крестовина рулевого вала Audi Q5

При люфте более 0,5 мм заменяйте узел незамедлительно.

Методика проверки: зафиксируйте колёса, поверните руль на ±10° и измерьте осевое/радиальное смещение щупом или индикатором; допустимый люфт – до 0,3–0,5 мм, угловой зазор – не более 1°.

Признаки износа: постукивание при проезде неровностей, вибрация в руках, изменяющееся усилие на руль, видимая коррозия или трещины на корпусе и шлицах.

Интервалы обслуживания: визуальная проверка каждые 20–30 тыс. км или при возникновении симптомов; замена при пробеге свыше 100 тыс. км при наличии следов износа.

Смазка и материалы: если конструкция допускает сервис, используйте пластичную смазку на литиевой основе EP2 или пасту с MoS2; герметичные варианты заменяйте целиком, без попыток распрессовки.

Крепёж и моменты затяжки: зажимы промежуточной оси – 10–15 Н·м; фланцевые болты на рулевом механизме – 25–35 Н·м; все резьбовые соединения – новая пружинная шайба или фиксатор средней прочности (например, Loctite 243).

Пошаговая замена для мастера: снять облицовки, зафиксировать рулевую колонку, ослабить крепления, извлечь старый шарнир, установить новый с совмещением шлицов, затянуть в три этапа контролируемым моментом; после установки проверить отсутствие напряжений при повороте руля и выполнить проверку углов установки колёс.

Рекомендации по покупке: подбирайте по VIN или каталожному номеру модели Q5, отдавайте предпочтение оригинальным деталям или сертифицированным аналогам с гарантией и маркировкой материала корпуса и подшипников.

Меры безопасности: работу выполняйте на подъёмнике или надёжных подставках, отключите аккумулятор при вмешательстве в узлы с электронными датчиками; при сомнениях поручите замену специализированной СТО.

Как распознать посторонний стук в крестовине рулевого вала Audi Q5 при маневрировании

При появлении металлического стука при повороте снизьте скорость до 3–5 км/ч и прекратите интенсивные манёвры – проведите локальный тест на ровной площадке.

Пошаговый тест: установите машину на стояночный тормоз, передние колёса на земле; помощник плавно поворачивает рулевое колесо сначала на ~30° в одну сторону, потом на ту же величину в другую; фиксируйте момент появления щелчка и его направление (при заходе на большой угол, при выходе из поворота, при смене направления).

Параллельный внешний осмотр: один человек у салона, другой у промежуточной оси/шарнира. Приложите длинную отвёртку к корпусу шарнира и к уху – металлический удар будет громче и локализуется в точке износа; для сравнения последовательно слушайте у сочленения на рулевом механизме, у наконечников и у подшипников ступиц.

Тест с разгрузкой: поднимите передок на опорах, по очереди поднимайте каждое переднее колесо и повторите повороты. Если стук исчез при подъёме одной стороны – проблема на загруженной стороне (например, тяга/стойка); если стук остаётся при любом положении и слышен у промежуточного узла – износ самого шарнира или соединения оси.

Проверка люфта руками: зафиксируйте корпус шарнира, плотно схватите вал перед и после сочленения и сделайте осевые и угловые качательные движения. Допустимый люфт не превышает долей миллиметра; визуально или на ощупь заметный свободный ход более 1 мм или угловой люфт свыше 2–3° – признак износа.

Диагностика по характеру звука: острый металлический «щелчок» при смене направления говорит о зазоре в шипах/втулках шарнира; глухой повторяющийся стук при каждом обороте – о проблеме в шлицах или демпфере промежуточной оси; скрежет или визг с сопутствующей вибрацией руля – возможно повреждение подшипника рулевого механизма или ступицы.

Инструменты и измерения: используйте индикатор часового типа для замера бокового биения фланца – отклонение свыше 0,3–0,5 мм недопустимо; для локализации используйте механический стетоскоп или длинный металлический стержень. Не пытайтесь «подшаманить» герметичный шарнир смазкой – большинство современных сочленений не обслуживаются и при износе подлежат замене в сборе.

Если при тестах подтверждён свободный ход или явный металлический удар при манёврах, не эксплуатируйте автомобиль интенсивно; замените изношенный узел либо замените промежуточную ось в сборе на сертифицированную деталь у сервиса с подъёмником и динамометрическими ключами.

Как измерить люфт крестовины без демонтажа рулевого колеса

Снимите нижнюю облицовку колонки управления, выровняйте колёса прямо и зафиксируйте автомобиль стояночным тормозом и противооткатами; измерения выполняйте при заглушенном моторе и включённом положении замка зажигания, чтобы снять усилие усилителя.

Инструменты: набор ключей, отвёртки, щупы или штангенциркуль, часовой индикатор с магнитной опорой или цифровой индикатор перемещения, маркер и рулетка.

1) Визуальная подготовка: пометьте маркером положение корпуса колонки и фланца промежуточной муфты (две метки – на корпусе и на подвижной части). Это позволит фиксировать относительное смещение без демонтажа баранки.

2) Проверка углового люфта на баранке: двумя руками на 9 и 3 часа аккуратно покачайте баранку в ± направлениях мелкими рывками и измерьте суммарный свободный ход по окружности центральной части обода рулевого колеса. Если свободный ход на ободе превышает 10–15 мм при радиусе обода ?190 мм (что соответствует ?3–5°), требуется детальное исследование шарнира.

3) Прямая проверка на месте соединения: установите часовой индикатор на неподвижную часть корпуса так, чтобы щуп упирался в подвижный фланец муфты рядом с отверстием для шплинта. Медленно покачайте баранку в одну сторону до упора, запишите смещение, затем в другую – запишите. Суммарный люфт индикатора более 0,5–1,0 мм указывает на износ элементов сопряжения.

4) Измерение бокового/осевого люфта: зафиксируйте неподвижную часть индикатором и попытайтесь переместить подвижную часть в осевом направлении (вдоль вала) и в поперечном (люфт в шлицах или зазоры в буксах). Измеряемый осевой ход более 0,5 мм или поперечный зазор более 0,2–0,5 мм считать критическим.

5) Уточнение дефекта: если индикатор недоступен, просуньте щуп между фланцами и попытайтесь пройти щупом – зазор, позволяющий свободно пройти щуп толщиной 0,2–0,3 мм, сигнализирует о заметном износе. Совмещайте визуальные метки: если метки расходятся до щупа/линейки более указанных значений – износ подтверждён.

7) Практическая рекомендация по предельным значениям: допустимый суммарный угловой люфт на ободе до 10 мм (?3° при радиусе 190 мм), суммарный ход на индикаторе в месте соединения до 0,5 мм; превышение – повод к замене шарнирной муфты или детальной разборке.

Документируйте результаты: сфотографируйте метки до и после покачивания, запишите показания индикатора и расположение люфтов. При передаче на сервис приложите эти данные для ускоренной диагностики и предотвращения лишней разборки.

Необходимые инструменты и расходники для замены крестовины Audi Q5

Подготовьте полный набор: головки 6–22 мм (1/4′, 3/8′ и 1/2′ приводы), удлинители 75–300 мм, карданный карданчик для трещотки, вороток и набор торкс-размеров T20–T50 + набор ‘трёхгранников’ (XZN 10, 12, 14).

Обязательно иметь динамометрический ключ с диапазоном 5–200 Н·м (точность ±4%) и преходники на 1/4–1/2′, а также ударный ключ или длинный лом для прикидывания креплений при закисании.

Съёмник шарниров/съёмник подшипников двухрычажный (диаметр захвата до 100 мм) или универсальная съёмная пластина; керн/зубило 6–12 мм и мягкий молоток (латунный или резиновый) для аккуратного выбивания пальцев шарнира.

Щипцы для внутренних и наружных стопорных колец (длина губок 120–250 мм), набор шлицевых отвёрток, пассатижи, тонкие щипцы и тонкий кернер для маркировки положения вала перед разборкой.

Расходники: оригинальная (или качественная aftermarket) деталь шарнира для Q5, два новых стопорных кольца соответствующего диаметра (использовать только новые), медная паста/антисизе (тюбик 10–20 г), фиксатор резьбы средней прочности (Loctite 243 или аналог, 2–5 мл), проникающая смазка (200 мл) и высоконагруженная графитовая или молибденовая смазка для рабочих поверхностей (туба 50–100 г).

Комплект крепежа: запас болтов M6 и M8 (класс прочности не ниже 8.8) длиной 16–35 мм, шайбы и гроверы; если штатные болты деформированы или имеют торцевую фаску – заменить на новые по каталогу.

Средства безопасности и подъёма: гидравлический домкрат (2 т), страховочные опоры/подставки (пара, 2 т каждая), противооткатные клинья, защитные перчатки и очки, ветошь и контейнер для отработанных смазок.

Дополнительные приборы для контроля: маркер или краска для меток, рулетка или штангенциркуль для проверки расстояния и вылета, индикатор часового типа для проверки люфта (диапазон 0,01 мм), мультиметр при необходимости проверки электроусилителя.

Рекомендации по запасам: одна туба смазки, 1–2 стопорных кольца, 1 тюбик антисизе, 1 флакон фиксажа – этого хватит на одну замену; при сильной коррозии иметь под рукой набор нагретых болтов и дополнительный съёмник.

Номера оригинальных крестовин Audi Q5 по годам и платформам

Сверяйте оригинальный артикул по VIN; ниже – списки типичных артикулов и префиксов по платформам Q5 с указанием рекомендаций по проверке.

• Платформа 8R (2008–2017)

  • Часто встречающиеся префиксы и форматы: 8R0 XXX XXXX, 8R1 XXX XXXX.

  • Типичные артикули (для ориентировки, обязательно подтвердить по VIN у дилера или в ETKA): примеры – 8R0 419 811, 8R0 419 809, 8R0 419 808. Различия зависят от комплектации колонки управления и наличия блокировки замка.

  • Проверка: посмотреть штамп на старой детали, сверить с каталогом производителя (ETKA) или запросить у официального сервиса по VIN.

• Платформа FY / 80A (2017– по н.в.)

  • Частые префиксы: 80A XXX XXXX, 8W0 XXX XXXX для родственных модулей.

  • Примеры оригинальных артикулов (варианты): 80A 419 811, 80A 419 809 – подлежат обязательной проверке по VIN и конфигурации электроусилителя/подрулевой электроники.

  • Совет: на машинах с ассистентами руления и адаптивной колонкой управления номера могут отличаться от базовой версии – всегда уточняйте модификацию по VIN.

• Кросс-референсы и производители

  • Типичные OEM-поставщики запасных частей: ZF/TRW, Lemforder, Febi, GKN. У каждого производителя свои каталожные номера – сверяйте по оригинальному артикулу.

  • Примеры формата кросс-номеров: у Lemforder и Febi часто встречаются цифровые артикулы без буквенного префикса VAG – используйте поиск по оригиналу в каталоге производителя.

• Практическая инструкция для точного подбора

  1. Снять старую деталь и считать номер, выгравированный или выбитый на корпусе.

  2. Проверить номер по VIN через ETKA/Partslink или у официального дилера.

  3. Сверить совместимость по коду платформы (8R, FY/80A), году выпуска и опциям (электропривод, блокировка, ассистенты).

  4. При покупке запчасти по каталожному номеру запросить фотографию упаковки или номера детали для окончательной уверенности.

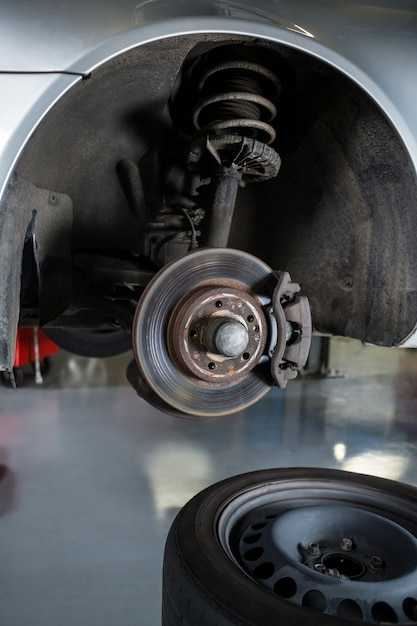

На что обратить внимание при выборе неоригинальной крестовины

Берите деталь с полностью совпадающими геометрическими параметрами оригинала: число и шаг шлицев, внутренний диаметр шейки, диаметр чашек и расстояние между опорными плоскостями.

• Геометрия и совместимость
  • Проверьте число шлицев и их диаметр – совпадение ±0,05 мм.
  • Измерьте расстояние центров фланцев и ширину сборки – расхождение не более ±0,5 мм.
  • Диаметр наружной поверхности чашек должен совпадать с посадочным местом вилка/фланец.
• Материал и термообработка
  • Легированная сталь (например 20MnCr5 или аналог) с поверхностной цементацией/закалкой.
  • Поверхностная твердость 58–62 HRC, сердцевина 30–40 HRC для ударной стойкости.
  • Отсутствие видимых трещин и дефектов ковки/литья.
• Подшипники и конструкция
  • Предпочтительны роликовые/игольчатые подшипники с сепаратором для равномерного распределения нагрузки.
  • Запрессованные стаканы с обжимом/заклепками предпочтительнее тонкого пластика или слабых стопорных колец.
  • Наличие уплотнительных колпачков (резина + металл) и возможность смазки через ниппель или герметичная конструкция «sealed-for-life».
• Допуски и биение
  • Радиальное биение чашки ?0,08 мм при повороте на оправке.
  • Осевой люфт ?0,15 мм; угловой люфт в пределах 0,5–1°.
  • Роторный люфт и люфт в сборке измеряйте динамометрическим методом при статической нагрузке.
• Смазка и обслуживание
  • Если есть возможный доступ к смазке – применяйте литиевый комплексный EP (NLGI 2) с MoS2; смазка каждые 20–30 тыс. км.
  • Для герметичных узлов ориентируйтесь на замену при появлении хруста, заедания или увеличения люфта.
• Коррозионная защита и покрытие
  • Цинковое покрытие 8–15 мкм или фосфатирование + электроокраска для защиты от коррозии.
  • Отсутствие облоя и рыхлой краски на фасках и посадочных поверхностях.
• Крепёж и совместимость с элементами рулевой колонки
  • Тип крепления: болты/шпильки, диаметр резьбы и шаг должны совпадать с оригиналом; запасные стопорные шайбы/гайки заменяйте новыми.
  • Проверьте конструкцию стопорных колец – должна исключать самовынимание при вибрации.
• Маркировка, сертификация и гарантия
  • Ищите производителя с IATF 16949 / ISO 9001 и наличием партии/парт?номера для отслеживания.
  • Гарантия не менее 12 месяцев или оговоренный пробег; документированная политика возврата.
• Визуальный и функциональный контроль перед установкой
  • Проворачивая вручную, убедитесь в равномерности хода, отсутствии заеданий и посторонних шумов.
  • Проверьте отсутствие люфта при нагрузке и убедитесь в фиксации чашек стопорными элементами.
  • Сравните деталь с оригиналом по всем ключевым размерам штангенциркулем и индикатором часового типа.

Контрольный чек-лист перед покупкой: сверка шлицов и диаметров, измерение расстояний, проверка материала/твердости, наличие надёжных уплотнений и способа смазки, маркировка производителя, гарантийные условия и возможность возврата при несоответствии.

Совместимость крестовин между поколениями Audi Q5 (8R, FY и др.)

Резюме: для Q5 8R (2008–2017) и FY (2017–…) взаимозаменяемость шарниров практически исключена – меняйте только при полном совпадении OEM-номеров или используйте готовый узел от требуемого поколения.

Проверять совместимость нужно по реальным параметрам, а не по внешнему виду. Обязательный набор измерений и проверок перед заменой: 1) количество и профиль шлицов на валу; 2) наружный диаметр шлицев (мм); 3) посадочный диаметр внутреннего отверстия в шарнире; 4) длина от торца шлица до фланца/стопорного паза (мм); 5) диаметр и количество болтов фланца, шаг резьбы; 6) расстояние между фланцем и упором/гайкой (рабочая длина); 7) наличие демпфирующего/телескопического элемента; способ фиксации (шпонка, стопорное кольцо, болты). Без этих данных переключать поколения нельзя.

Типовые отличия между поколениями и что это значит при подборе:

Параметр	8R (первое поколение)	FY (второе поколение и новее)	Практическая рекомендация
Конструкция шарнира	Часто классический U?шарнир или промежуточный вал без телескопа	Часто интегрированные демпферы, телескопические элементы, иные посадочные фланцы	Сравнивать конструкцию визуально и по схеме; при различии – заказ полного узла FY/8R под конкретную модификацию
Шлицы (количество/профиль)	Варьируются по модификациям; встречаются одни профили	Часто другие профили и шаг	Чётко посчитать шлицы и измерить диаметр; при несовпадении – замена невозможна
Фланец и болтовая развёртка	Стандартные фланцы для платформы B8/8R	Иное расположение отверстий, иной диамет?р окружности	Измерить диаметр окружности отверстий и размеры болтов; при несовпадении – нужен адаптер/другой узел
Длина рабочего участка	Фиксированная для каждой версии	Может отличаться из?за телескопич. секции	Сверить длину; при разнице возможен люфт или натяжение – не допускать
Электроника/датчики	Минимум интегрированных датчиков	Встречаются элементы со встроенной электроникой/датчиками усилия	Если на FY есть датчики – нужен совместимый жгут; механические аналоги не подходят

Практические шаги перед покупкой или установкой запасной части:

1) Получите VIN и сверните OEM-номер детали у дилера или в базе запчастей. 2) Снимите и измерьте шлицы (количество и диаметр), длину до фланца, диаметр фланца и шаг болтов – зафиксируйте в мм. 3) Сверьте параметры с каталогом запчастей по VIN; примеры несовпадений – разные посадочные диаметры, отсутствующие стопорные пазы, иная развёртка болтов. 4) При отсутствии точного совпадения заказывайте весь промежуточный вал/узел под нужный год и модификацию, а не отдельный шарнир. 5) Если применяете неоригинал, проверяйте сертификаты и возвратную политику продавца.

Дополнительные рекомендации при установке: используйте оригинальные крепёжные элементы, смазку и фиксант резьбы по спецификации производителя; после замены выполняется регулировка геометрии и проверка отсутствия люфтов. Для подбора пришлите год выпуска, VIN или фото шильдика и измерения: диаметр шлицов, количество шлицов, диаметр фланца и межцентровое расстояние между болтами.

Последовательность демонтажа рулевого вала для доступа к крестовине

Отключите отрицательную клемму аккумулятора и выдержите минимум 10 минут перед работой с модулем пассивной безопасности.

1. Поставьте колёса ровно вперёд и зафиксируйте руль в центральном положении; пометьте положение колеса относительно шпоночного паза или нанесите метку маркером на обод и ступицу.

2. Снимите модуль подушки: открутите винты доступа сзади обода руля (обычно Torx), аккуратно вытащите модуль наружу и отключите желтые/помеченные электрические разъёмы. Поместите модуль лицевой стороной вверх.

3. Открутите гайку крепления руля и снимите руль с шейки с помощью съёмника; при монтаже момент затяжки гайки обычно в диапазоне 30–60 Н·м, уточнить в мануале по машине.

4. Снимите декоративные кожухи колонки: выкрутите крепёж (обычно Torx T20–T25 или крест), разъедините верхнюю и нижнюю половинки и отложите элементы отдельно, чтобы не повредить защёлки.

5. Отсоедините все электрические разъёмы под кожухами: кнопки на руле, концевики, коннектор спирального шлейфа (ключевой разъём – пометьте фиксаторы перед отсоединением).

6. Демонтируйте многофункциональные переключатели (поворотов/дворников), открутив крепёжные винты и отсоединив разъёмы; при необходимости снимите кожухи комбинации переключателей.

7. Ослабьте фиксатор промежуточного вала/оси под приборной панелью: найдите фланец соединения под торпедой, раскройте хомут или открутите зажимной болт (чаще M8–M10). При обратной сборке момент затяжки болта примерно 25–40 Н·м (ориентировочно).

8. Подоприте колонку стойкой или домкратом с мягкой прокладкой, чтобы она не упала после откручивания опор. Открутите болты крепления колонны к кронштейну рамы/торпеды (обычно 2–3 болта M8–M10).

9. Аккуратно опустите колонку вниз или выдвиньте её назад столько, чтобы открыть доступ к шарниру кардана; не тяните за провода и не перегибайте спиральный кабель – при ограничении хода сначала снимите разъёмы и зафиксируйте шлейф.

10. Отсоедините промежуточную ось от фланца шарнира: выбейте ось из пальца соединителя при снятом фиксирующем болте, при необходимости слегка постучите по торцу через подкладку, чтобы не повредить посадочные поверхности.

11. Осмотрите сопряжения на предмет задиров, коррозии и люфтов; при замене шарнира подготовьте новые уплотнители и болты, смазку для шлицев и очистите сопрягаемые поверхности.

12. Сборку выполните в обратном порядке: при установке соблюдайте метки совмещения, проверьте свободный ход поворота, подключите разъёмы и затяните крепёж с рекомендованными моментами (колонные болты ~10–20 Н·м, зажим промежуточной оси ~25–40 Н·м, момент гайки руля – как в пункте 3).

13. Перед подключением аккумулятора проверьте правильность подсоединения шлейфа и отсутствие зажатых проводов под кожухами; после подключения выполните самодиагностику системы безопасности и центрирование угла поворота рулевого колеса.

Моменты затяжки и фиксация болтов при установке крестовины

Затяните крепёж универсального шарнира колонны в два этапа: предварительная затяжка 10–15 Н·м, затем финальная по приведённым значениям; обязательно применять динамометрический ключ.

Типичные моменты для распространённых размеров крепежа (Н·м): M6 – 9–12; M8 – 22–28; M10 – 38–45; M12 – 70–85 (фланцевые болты). Для стяжных или хомутных болтов промежуточного вала ориентируйтесь на 20–30 Н·м, для болтов с резьбовым фиксатором – в верхней части диапазона.

Порядок затяжки: установить обе парные проушины на шлицы, зафиксировать от проворачивания, выполнить предварительную затяжку всех болтов равномерно, затем окончательная затяжка по очереди крест-накрест до заданного момента.

Фиксация резьбы: применять фиксатор средней прочности (аналог Loctite 243) на чистую обезжиренную резьбу; там, где предусмотрены стопорные шайбы или шплинты – устанавливать новые. Гайки самоконтрящиеся заменять на новые при повторной сборке.

Контроль состояния и доводка: после финальной затяжки отметить меткой положение соединения, обеспечить центрирование рулевого колеса/колонки по меткам. Проверить отсутствие осевого и углового люфта; допустимый начальный люфт не более 0,5° – при большем значении демонтировать и устранить зазор.

Доработка после пробега: выполнить повторную проверку момента и визуальный контроль фиксации через 50–100 км эксплуатации, затем через 1000 км. При обнаружении раскручиваний или пластической деформации крепежа – заменить элементы и повторить фиксацию.

Дополнительные рекомендации: не применять сверхмомент – риск распространённой деформации шлицев и образования задиров; при сомнениях по конкретному размеру болтов сверяйтесь с заводскими данными на конкретную модель. Для технических статей и новинки из мира автомобилей используйте официальные паспорта и каталоги запасных частей.

Как правильно зафиксировать рулевое колесо и центрирование перед монтажом

Зафиксируйте передние колёса в прямолинейном положении, поставьте автомобиль на ровную поверхность, включите стояночный тормоз и установите противооткатные упоры под задние колёса; отключите минусовую клемму аккумулятора и выдержите 3–5 минут перед работой с подушкой безопасности.

1. Визуальная проверка положения: установите колёса строго по меткам колёсного трекинга или по визуальному совпадению рисунка протектора; допустимое боковое смещение руля не более 2 мм от центрального положения относительно корпуса колонны.

2. Маркировка: нанесите метку на баранке и опорной части колонны (маркером или полоской краски) через центр шпилек/шлицов – метки должны чётко совпадать при центральном положении. Допускается разметка обеих сторон баранки для контроля угла поворота (±1° точности при измерении по транспортеру).

3. Фиксация колеса: используйте специализированный фиксатор (универсальный инструмент для блокировки баранки) либо текстильную стяжку через две соседние спицы и закрепление на корпусе салона так, чтобы колесо не имело люфта. Запрещается опирать баранку на стекло или снимать фиксацию с подверганием ударной нагрузки.

4. Центрирование промежуточного шарнира: совместите метки на шлицах промежуточного соединения и колонке, при необходимости сдвиньте вал по шлицам до совпадения. После совмещения проверьте симметрию хода – при одинаковом количестве оборотов вправо и влево от центральной метки свободный ход должен быть равным в пределах 1–2 мм эксцентриситета.

5. Затяжка креплений: затяните хомуты и болты шарнира по ступенчатой схеме – сначала вручную, затем моментом, указанным в сервисной документации. Типичные ориентиры: крепёжные хомуты промежуточного соединения 20–30 Н·м, центральная гайка на шлицевом соединении 40–60 Н·м; после предварительной затяжки проверьте совпадение меток и окончательно затяните до рекомендуемого момента.

6. Контроль после монтажа: подключите аккумулятор, сделайте 3–4 полных оборота баранки в каждую сторону, возвращая её в метку; проверьте отсутствие посторонних шумов и люфтов, при необходимости повторите центровку и окончательную затяжку.

Операция	Инструмент	Рекомендация/параметр
Отключение питания	Ключ 10 мм	Отключить минусовую клемму, ждать 3–5 мин
Фиксация колеса	Фиксатор баранки или стяжка	Крепление через 2 спицы, исключить люфт
Разметка	Маркер, линейка, транспортир	Метка на баранке и колонке, точность ±1°
Затяжка креплений	Динамометрический ключ	Хомуты 20–30 Н·м; гайка шлицов 40–60 Н·м (проверить по мануалу)
Проверка симметрии	Визуальная/измерительная	Свободный ход одинаков в обе стороны, отклонение ?2 мм

Проверка работы и диагностика после установки новой крестовины

Затяните все крепёжные элементы рекомендованными моментами и немедленно проведите контроль люфта, биения и смазки шарнира колонны управления.

• Рекомендуемые моменты затяжки (типичные значения, сверить с сервисной документацией для конкретной модели):
  • болты хомута промежуточного шарнира: 8–12 Н·м;
  • болты крепления промежуточной опоры к колонне: 25–35 Н·м;
  • болты опоры нижнего узла: 30–40 Н·м.
• Дополнительная операция: через 100–200 км пробега выполнить повторную проверку моментов затяжки и при необходимости подтянуть по указанным значениям.

Контроль люфта и геометрии

• Проверка торсионного/углового люфта: удерживая колесо в фиксированном положении, аккуратно пошевелите колонку управления вперёд?назад и влево?вправо; допустимый угловой люфт – ?2° (примерно ?10 мм перемещения по ободу колеса при радиусе 300 мм).
• Осевая зазор между вилками шарнира: ?0,5 мм; измерять индикатором часового типа при фиксации одной ветви шарнира.
• Радиальное биение посадочной поверхности/вилки: ?0,5 мм; контролировать индикатором при повороте вала вручную.

Смазка и материалы

• Использовать пластичную литиевую смазку EP, NLGI 2; наносить тонким равномерным слоем на рабочие поверхности вилок и шлицев перед сборкой.
• Избегать попадания смазки на фрикционные поверхности датчиков и контактных разъёмов; излишки удалить через 100–200 км.

Электроника и датчики

• После сборки выполнить самодиагностику блока ESP/ABS/датчика угла: подключить диагностический сканер и проверить наличие ошибок; при наличии кодов – устранить и сбросить ошибки.
• Сброс адаптаций датчика угла поворота и/или провести калибровку по инструкции диагностического прибора.

Дорожные испытания – протокол

1. Короткий прогон в пределах стоянки (0–10 км/ч): проверить отсутствие посторонних стуков при полном переборе с упора до упора.
2. Тест на прямой: разгон до 50–80 км/ч, отпустить руль на 5–10 с – автомобиль должен держать курс без выраженного отклонения; небольшой самовыравнивающийся угол допустим.
3. Повороты на малой и средней скорости: выполнить 5–10 поворотов влево/вправо при 10–40 км/ч, слушая на предмет щелчков и вибраций; фиксировать любые изменения в усилии на ободе.
4. Высокоскоростная проверка (60–100 км/ч): оценить отсутствие вибрации на рулевом колесе и в салоне; при ощущаемой вибрации повторно проверить баланс колес и биение шарнира.

Диагностика неисправностей

• Если слышны щелчки при повороте – проверить зазор и износ вилок, состояние шлицев и наличие смазки.
• Если наблюдается повышенный свободный ход руля – измерить угловой люфт и осевой зазор; при превышении допусков заменить соединительные элементы.
• При вибрации на скорости – выполнить измерение радиального биения и балансировку колёс; при подтверждении биения шарнира – демонтировать и проверить посадочные поверхности и сопряжения.

Инструменты и контрольные приборы

• динамический индикатор часового типа (точность 0,01 мм);
• моментный ключ 0–100 Н·м с насадками;
• диагностический сканер для проверки датчиков и сброса адаптаций;
• масляный стетоскоп или механический щуп для локализации источника шума.

Типичные причины износа крестовины и действия для их предотвращения

Проверяйте состояние карданного шарнира при каждом плановом ТО: каждые 15 000 км или раз в год; при появлении люфта, скрипа или вибрации – делайте немедленную диагностику и замену повреждённой детали.

Недостаток смазки – признаки: постукивания при повороте колеса, сухой скрип, ускоренный износ игольчатых подшипников. Действия: применять смазку на основе литиевого комплекса NLGI 2 с добавкой MoS2; наносить при доступности сервиса каждые 20 000 км или при попадании влаги; если узел герметичный и несервисный – заменять узел при первых признаках шума или люфта.

Попадание загрязнений и влага – признаки: коррозия металла, заедание, потеря смазки. Действия: регулярно осматривать пыльники и манжеты (минимум раз в год); при трещинах и порезах заменять уплотнения; при промывке использовать обезжириватель
