Правильная настройка зажигания – основа стабильной работы двигателя и экономии топлива. Перед началом убедитесь, что двигатель полностью остывший и все компоненты системы зажигания находятся в хорошем состоянии. Это позволит избежать ошибок и обеспечит точность выполнения всех шагов.
Знание последовательности и правильного положения трамблера существенно упрощает процесс. В инструкции последовательно изложены этапы, которые нужно выполнить, чтобы добиться оптимальной работы системы зажигания и избегнуть возможных ошибок при настройке.
Подготовка и проверка компонентов системы зажигания
Перед началом установки зажигания тщательно осмотрите все компоненты системы. Проверьте состояние свечей зажигания – они должны быть чистыми, без накипи и трещин. Наличие износа или повреждений говорит о необходимости замены.
Обратите внимание на проводку высоковольтных проводов. Они должны быть целыми, без повреждений изоляции и коррозии на контактах. Надежное соединение исключит искрение и обеспечит стабильную работу системы.
Проверьте распределитель зажигания. Убедитесь, что он крутится свободно, контакты внутри не подгорели и не загрязнены. Очистите его поверхности от пыли и грязи, если потребуется, замените при наличии износа.
Оцените состояние катушки зажигания. Обмотки должны быть без повреждений и провести тест на сопротивление – оно должно соответствовать заводским характеристикам. При появлении следов масляных утечек или неплотного контакта замените катушку.
Осмотрите трамблер и трамблерное сопротивление, если таковые есть. Проверьте заземление и отсутствие коротких цепей. Убедитесь, что зажимы надежно зафиксированы и не имеют окисления.
Перед сборкой системы проверьте качество изоляции всех проводов и наличие креплений. Не допускайте натяжения или перекручивания проводов, чтобы избежать сбоев в работе зажигания. После этого выполните тестовую проверку электроцепи на наличие лишних утечек или коротких замыканий.
Инструменты и материалы для установки
Для качественной установки зажигания на УАЗ 409 с инжектором подготовьте набор основных инструментов: рожковые и головочные ключи размером 8, 10, 13 и 17 мм, отвертки плоская и крестовая, а также набор накидных головок. Не забудьте захваты для фиксации трамблёра и щуп толщиной 0,4–0,6 мм для регулировки зазора.
Дополнительно возьмите индексированные метки или маркер для точного совмещения фаз. Это обеспечит правильное позиционирование. Возьмите перемычку или мультиметр для проверки цепи и тестирования искрообразования.
Для легкого снятия и установки компонентов потребуется гнучкий ключ или удлинитель для удобства при работе в ограниченных пространствах. Кроме того, подготовьте смазку или ультрафиолетовую пасту для контактов, чтобы исключить окисление и обеспечить надежное соединение.
Обязательно запаситесь чистой ветошью и обезжиривающим средством, чтобы очистить соединения и поверхности перед монтажом. Эти материалы значительно облегчат процесс монтажа и повысят его качество.
Проверка состояния трамблёра и катушки зажигания
Осмотрите трамблёр на наличие трещин, сколов или следов коррозии. Поврежденный корпус может привести к неправильной работе системы зажигания. Проверьте состояние проводов и разъемов, убедитесь, что контакты плотно соединены и не окислились. При необходимости очистите контакты наждачной бумагой или специальным средством, чтобы обеспечить хорошую проводимость.
Измерьте сопротивление катушки зажигания с помощью мультиметра. Для этого отключите все провода и установите прибор в режим омметра. Значения сопротивления должны соответствовать технической документации – обычно это около 3-5 кОм. Значения значительно выше или ниже указывают на неисправность катушки.
Проверьте зазор между контактами трамблёра и распределителем. Он должен находиться в пределах 0,4-0,6 мм. Используйте щуп, чтобы точно определить, нет ли перекоса или неправильной установки, так как неправильный зазор снизит искрообразование и ухудшит запуск двигателя.
Обратите внимание на работу трамблера: при вращении его вал должен крутиться мягко, без заеданий и лишнего люфта. Если управление трамблером затруднено или слышен шум, его стоит заменить или устранить неисправности механизма.
Проведите тестирование катушки зажигания, подключившись к выходному проводу. На разомкнутом контакте должна появляться искра, соответствующая рабочим условиям. Если искра слабая или отсутствует, замените катушку. Также проверяйте целостность высоковольтных проводов и свечей, поскольку они напрямую влияют на качество зажигания.
Осмотр и замена свечей зажигания и высоковольтных проводов

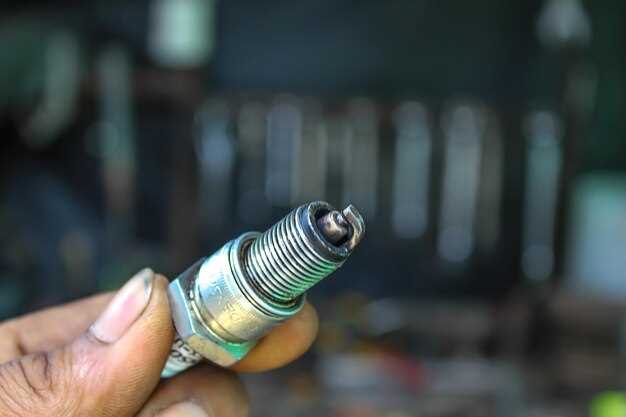

Осмотрите свечи зажигания на предмет нагаров, трещин или износа электродов. Хорошо очищайте свечи от загрязнений, если двигатель работает в нормальном режиме, и замените их, если обнаружите повреждения или большой износ.
При замене свечей внимательно подбирайте новые по требованиям производителя УАЗ 409 с инжектором. Не забывайте проверять расстояние междуElectrodes и при необходимости регулируйте его, чтобы обеспечить стабильную искру и правильное сгорание топлива.
Высоковольтные провода проверьте на целостность и отсутствие трещин или повреждений изоляции. Для диагностики используйте тестер или просто проверяйте сопротивление провода – оно должно соответствовать технике безопасности для конкретной модели. Замените провода, если есть признаки износа или повреждений, чтобы избежать пропусков зажигания и возможных перебоев в работе двигателя.
При установке новых проводов следите за правильным подключением к свечам и трамблеру. Каждому проводу соответствует определенное цилиндровое отверстие, и неправильная сборка может привести к неправильной работе мотора. После установки проверьте надежность крепления и изоляцию, чтобы избежать искрообразования за пределами свечей.
Подготовка электросхемы к настройке
Подключите мультиметр к электросхеме, проверив наличие всех цепей и соединений на предмет коротких замыканий или обрывов. Убедитесь, что все разъемы подключены правильно, без повреждений и окислов. Проверьте состояние датчиков положения и температуры, если они есть, убедившись, что их контакты надежны и не имеют коррозии. Разместите электросхему рядом с рабочим местом, чтобы быстро ориентироваться во всех узлах и соединениях. Обозначьте на схеме основные точки подключения: провода зажигания, катушки, датчики и блок управления. Очистите контактные соединения от пыли и грязи, чтобы обеспечить стабильную передачу сигнала. Проверьте наличие и исправность предохранителей цепей зажигания и управления, замените поврежденные. Обозначьте на схеме правильную последовательность подключения проводов, чтобы исключить неправильную сборку и сократить время настройки. Обеспечьте наличие необходимых инструментов: отверток, щупов, переключателей, чтобы своевременно осуществлять проверки и регулировки. Внимательно изучите электросхему и подготовьте по ней краткий план последовательных шагов для облегчения процесса настройки зажигания. Следите за тем, чтобы электросхема оставалась сухой и не получала повреждений в процессе работы. Рекомендуется делать подробные заметки по каждому этапу, что поможет при диагностике и последующем обслуживании системы.
Настройка и установка зажигания на УАЗ 409 с инжектором
Первым делом проверьте правильность положения распредвала относительно коленвала. Для этого зафиксируйте метки на шкивах – они должны совпадать с отметками на корпусе двигателя. После этого убедитесь, что зубчатое колесо распредвала правильно вставлено и не смещается при установке. Не забудьте установить шкив коленвала в положение, при котором поршень первого цилиндра находится в верхней мёртвой точке (ВМТ).
Для точной настройки зажигания потребуется тахометр и стробоскоп. Подключите их согласно инструкции к прибору, чтобы отслеживать момент воспламенения. Затем завести двигатель и проверить работу системы зажигания. В случае необходимости, отрегулируйте угол опережения зажигания поворотом специального регулятора или перемещением датчика в корпусе.
| Шаг | Действие |
|---|---|
| 1 | Обеспечьте статическое положение коленвала, совмещая метки на шкивах |
| 2 | Подключите тахометр и стробоскоп согласно инструкции производителя |
| 3 | Запустите двигатель и отметьте текущий угол зажигания на схеме или шкале |
| 4 | Медленно поворачивайте регулятор или датчик зажигания до оптимального загорания свечи |
| 5 | Проверьте работу двигателя на разных режимах: холостом ходу и при полном газе, внесите коррективы при необходимости |
| 6 | Закрепите регулятор или датчик, зафиксируйте положение и повторно проверьте регулировку |
Обратите особое внимание на качество зажигания и отсутствие искрений вне зоны свечи. После окончательной настройки запустите двигатель и проследите за стабильностью работы. При любых нестандартных звуках или глоханиях возвращайтесь к первичным меткам и повторяйте регулировку.
Определение положения метки на вале и крышке распределителя
Перед началом настройки зажигания зафиксируйте положение вала распредвала так, чтобы метка на шкиве совпадала с меткой на корпусе блока двигателя. Это гарантирует правильное ориентирование системы зажигания. Открутите крышку распределителя и обратите внимание на внутреннюю сторону, где расположены метки.
На вале распредвала есть выступ или метка, которая соответствует определенному положению поршня первого цилиндра. Поверните вал так, чтобы эта метка совпадала с отметкой на корпусе или специальных метках, нанесенных на шкиве. Обычно эти метки располагаются напротив или на одной линии, что сигнализирует о положении такта сжатия поршня первого цилиндра.
Далее проверьте крышку распределителя: внутри должна быть метка или точка, совпадающая с меткой на корпусе при правильно установленной полярности. В глаза бросается стрелка или надпись, указывающая на начало цикла зажигания (обычно это 1-й цилиндр). Если метки на крышке отсутствуют, установите в качестве ориентира стрелку или специальный зазор, указанный в руководстве по ремонту.
После определения положения при помощи метки на вале и крышке убедитесь, что они совмещаются при установленной конфигурации двигателя – в таком положении зажигание будет настроено корректно. На этом этапе важно четко зафиксировать положение вала и крышки, чтобы исключить смещение при дальнейшем монтаже системных элементов.
Регулировка зазора в контактах трамблёра
Перед началом регулировки снимите крышку трамблёра и обнаружьте контакты, расположенные внутри. Обязательно очистите их от загрязнений и окислов, чтобы обеспечить хорошее соединение.
Важно установить зазор между контактами равным 0,4–0,5 мм. Для этого используйте щуп толщиной 0,4 мм, вставляя его между контактами. Если щуп легко проходит, зазор соответствует требованиям. Если необходимо, отрегулируйте его, сгибая или разжимая контакты аккуратно, чтобы сохранить их форму.
| Действие | Инструменты | Детали |
|---|---|---|
| Проверка зазора | щуп толщиной 0,4 мм | Между контактами трамблёра |
| Регулировка зазора | крестовая отвертка, плоскогубцы (при необходимости) | Аккуратно разжимайте или сгибайте контакты |
| Проверка после регулировки | щуп 0,4 мм | Убедитесь, что щуп вставляется с небольшим сопротивлением |
Для точности и безопасности избегайте чрезмерного сгибания контактов. После завершения регулировки установите крышку трамблёра на место, зафиксируйте ее и произведите контрольный запуск двигателя, чтобы убедиться в стабильной работе системы зажигания.
Настройка угла опережения зажигания
Начинайте настройку с установки угла опережения зажигания на значения, указанные в технической документации для УАЗ 409 с инжектором – обычно это около 10-12 градусов до верхней мертвой точки (ВМТ). Используйте люфтомер или стробоскоп для точной регулировки.
Подготовьте двигатель: запустите его и дайте прогреться до рабочей температуры. Отключите все ненужные электроприборы, чтобы не мешали замерам.
Подключите стробоскоп к свечи зажигания, находящейся, например, на первом цилиндре. Включите его и совместите метки на шкиве коленвала с соответствующей отметкой на корпусе. Мигающий свет стробоскопа показывает текущий угол зажигания при работе двигателя.
- Медленно поверните регулятор зажигания или натяжитель статического зажигания так, чтобы стрелка на стробоскопе показывала нужный угол – 10-12 градусов до ВМТ.
- Обратите внимание, чтобы двигатель работал на холостом ходу, и при этом наблюдайте, как меняется положение метки относительно шкалы.
После достижения правильной регулировки сделайте несколько замеров, чтобы убедиться в стабильности показаний, и повторите при необходимости.
Важно проверить работу двигателя под нагрузкой: временно нажмите на газ, чтобы убедиться, что угол зажигания сохраняется и не смещается при разных режимах работы.
Помните, что при внесении изменений в угол зажигания лучше всего проверить работу двигателя на разных режимах, чтобы добиться оптимальной компенсации закисления и максимальной мощности без детонации.
Проверка работы системы после установки и запуск двигателя
После завершения настройки зажигания запустите двигатель и внимательно слушайте его работу. Обратите внимание на плавность работы и отсутствие посторонних звуков.
- Проверьте стабильность холостого хода – обороты должны оставаться в пределах нормы без колебаний.
- Оцените работу системы охлаждения и отсутствие перегрева двигателя в первые минуты работы.
- Обратите внимание на наличие дыма или запаха горелого масла, что может указывать на неправильную установку или настройку.

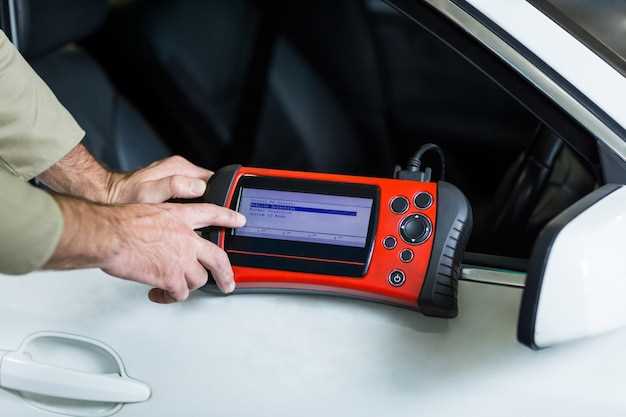

Подключите диагностический сканер и проверьте наличие ошибок в системе управления двигателем. Их отсутствие свидетельствует о правильной работе системы и правильной синхронизации компонентов.
- Проведите тест-драйв, разогревая двигатель до рабочих температур при различных режимах нагрузки.
- Обратите внимание на работу клапанов, запуск и работа программы эвтектических систем – они должны работать без задержек и перебоев.
- Проверьте работу катушек зажигания в режиме реального времени – убедитесь в наличии стабильных искр на свечах.
Если во время проверки обнаружены отклонения, выключите двигатель и пересмотрите установку зажигания, проверив настройку угла опережения и качество соединений. Исправьте ошибки и повторите тесты до полного устранения проблем.
