Начинайте работу с снятия передней панели и радиатора. Это освободит доступ к месту установки интеркулера. Перед этим убедитесь, что автомобиль остыл и отключите аккумулятор для предотвращения коротких замыканий.
Осмотрите пространство под капотом и определите оптимальную позицию для нового интеркулера. Обычно его размещают перед радиатором, чтобы обеспечить максимальную эффективность охлаждения воздуха, поступающего во впускной коллектор.
Планируйте монтажные крепления, исходя из габаритов выбранного интеркулера. Подготовьте необходимые отверстия или крепежные элементы, избегая воздействия на штатные узлы машины. Совместимость с оригинальными компонентами ускорит процесс и снизит риск ошибок.
Подготовительный этап: выбор и подготовка компонентов
Остановитесь на оригинальных моделях интеркулеров, совместимых с вашим Subaru Legacy, чтобы избежать проблем с монтажом и обеспечивать надежную работу системы охлаждения.
Подберите интеркулеры с подходящими геометрическими размерами, учитывая габариты автомобиля и доступное пространство под капотом. Чаще всего, для фронтальной установки используют модели с хорошей теплоотдачей и низким сопротивлением воздуху.
Проверьте комплектность выбранного интеркулера: он должен включать все необходимые крепежные элементы, патрубки и зажимы. Дополнительно запаситесь качественными монтажными материалами и герметиками, чтобы обеспечить плотность соединений.
Определите подходящие патрубки и хомуты, соответствующие диаметрам воздушных каналов и интеркулера. Они должны быть изготовлены из термостойких материалов и иметь прочное крепление для предотвращения протечек и смещения при эксплуатации.
Проведите осмотр всех комплектующих: убедитесь, что ни один элемент не поврежден, нет трещин, деформаций или дефектов. В случае обнаружения повреждений замените их на новые детали аналогичного качества.
Перед началом монтажа подготовьте инструменты: набор ключей, отвертки, фен для сжатия пластика, инструменты для снятия защелок и фиксаторов, а также контейнеры для сбора мелких деталей. Это ускорит процесс и поможет избежать потери элементов в процессе установки.
Проведите предварительные измерения пространства под капотом и позвольте себе заказать комплект с учетом всех особенностей вашего автомобиля. Так вы исключите необходимость переделок и облегчит монтажные работы.
Определение подходящего размера и модели интеркулера для вашей модели Subaru Legacy
Перед выбором интеркулера измерьте размеры штатного устройства: длину, ширину и высоту. Используйте металлическую рулетку или штангенциркуль, чтобы получить точные данные. Для более комфортной установки ориентируйтесь на интеркулеры с возможностью подключения по тем же диаметрам патрубков, что и оригинальные. Обычно, модельному ряду Subaru Legacy подходят интеркулеры с диаметром патрубков 45-50 мм.
Обратите внимание на мощность двигателя и уровень тязи. Для двигателей с объемом до 2,5 л рекомендуется интеркулер с площадью теплообмена около 1,2-1,5 м?. Более крупные моторы требуют более емких моделей – до 2 м?. Проверьте маркировки и техническую документацию, чтобы убедиться, что модель интеркулера подходит конкретно для вашего мотора.
Учитывайте тип корпуса: для Legacy еще актуальны горизонтальные и вертикальные модели. Обратите внимание на конфигурацию вашего автомобиля: если в машине установлен бокс для интеркулера или есть возможность его доработки, выбирайте модели, которые легко интегрировать без больших переделок. Также важно оценить тип охлаждения – воздушное или водяное – и подобрать устройство соответствующего типа.
Сделайте сравнительный анализ моделей по теплоотдаче и долговечности. Обратитесь к отзывам и рекомендациям владельцев аналогичных авто, а также проверьте наличие крепежных элементов и возможности замены. Конечный выбор уменьшит риск установки неподходящей модели и обеспечит работу интеркулера в оптимальных условиях.
| Параметр | Что учитывать |
|---|---|
| Размеры | Точные измерения штатного интеркулера или пространства для установки |
| Диаметр патрубков | Совпадение с существующими трубопроводами (обычно 45-50 мм) |
| Площадь теплообмена | Для двигателей 2,0-2,5 л – 1,2-1,5 м?; больше – до 2 м? |
| Тип корпуса | Горизонтальный или вертикальный, в зависимости от конфигурации авто |
| Тип охлаждения | Воздушный или водяной – выбирайте под ваше ведение эксплуатации |
| Материал | Алюминий или титан – для оптимальной теплопередачи и долговечности |
Подготовка инструмента и необходимых расходных материалов
Подготовьте комплект ключей с головками, включая торцевые и комбинированные размеры, чтобы легко снять и закрепить зажимы, хомуты и болты. Используйте набор отверток с разными наконечниками для работы с разнообразными крепежами. Не забудьте о плоскогубцах для снятия старых шлангов и фиксации новых элементов.
Для очистки поверхности используйте мягкую ветошь и специальные очистители без ацетона, чтобы избежать повреждения материалов. Подготовьте новые хомуты и уплотнительные кольца для замены изношенных деталей. Поддерживайте рабочее место в чистоте, чтобы не потерять мелкие компоненты и не допустить загрязнения системы.
| Инструменты | Назначение |
|---|---|
| Набор торцевых ключей | Снятие и закрепление болтов и гаек |
| Отвертки плоская и крестовая | Работа с хомутами и мелкими крепежами |
| Плоскогубцы | Вынимание старых хомутов и удержание деталей |
| Щетка или губка | Очистка поверхности от грязи и масел |
| Новые хомуты и уплотнители | Замена изношенных элементов для герметичности |
Подготовьте рабочие перчатки для защиты кожи и инструменты для снятия и установки интеркулера. Проверьте наличие всех деталей перед началом работы, чтобы избежать прерываний и дополнительных поездок за недостающими материалами.
Оценка состояния подкапотного пространства и места установки интеркулера
Перед началом работы проверьте свободное пространство в передней части капота. Убедитесь, что между радиатором, фанкойлом и элементами электрики есть достаточный зазор для монтажа интеркулера. Измерьте длину и ширину предполагаемой области установки, чтобы убедиться, что выбранный интеркулер поместится без затруднений.
Осмотрите область установки на наличие повреждений, ржавчины или деформаций, которые могут повлиять на крепление интеркулера. Проверьте наличие свободных участков для прокладки шлангов и трубопроводов, избегая участков с острыми краями или горячими компонентами двигателя.
Оцените доступ к крепежным точкам и возможность прокладки воздуховода. Убедитесь, что есть возможность закрепить интеркулер надежно, без создания препятствий для других элементов или системы охлаждения.
Дополнительно проверьте состояние существующих кронштейнов и крепежных элементов: они должны быть в исправном состоянии и подходить по размеру для новых креплений. При необходимости подготовьте запасные части или приспособления для надежного монтажа.
Учтите расположение радиатора и электросистемы: установка интеркулера не должна мешать нормальной работе радиатора охлаждения и электропроводки. Проектируйте место установки так, чтобы обеспечить свободное прохождение воздушного потока и минимизировать риск повреждений при эксплуатации.
Снятие штатных частей, мешающих установке интеркулера
Начинайте с отсоединения воздушного фильтра и закройте входные отверстия, чтобы избежать попадания пыли и мусора внутрь системы впуска. Затем аккуратно снимите пластиковые крышки и защитные кожухи, мешающие доступу к радиатору и интеркулеру.
Освободите крепежи топливных и вакуумных шлангов, чтобы не мешались при демонтаже. Если есть штатные трубки или патрубки, закрепленные через специальные зажимы, освободите их, аккуратно снимая и промаркировав для последующей установки.
Дальше снимите крепления радиатора и расширительных бачков, внимательно проверяя наличие крепежных болтов и клипс. Это освободит пространство для демонтажа интеркулера и подготовит место для установки нового элемента.
Обратите внимание на штатные фиксаторы и скобы, которые могут мешать снятию – аккуратно выкрутите их, избегая повреждений. В случае необходимости используйте съемники или отвертки для извлечения крепежа, особенно если он прикипел или застарел.
После удаления всех мешающих деталей проверьте наличие остатков зажимов и мусора в области будущей установки. Очистите место, чтобы обеспечить надежность сцепления новых элементов и предотвратить возможные утечки воздуха или охлаждающей жидкости.
Проверка и подготовка систем охлаждения и воздуховодов
Осмотрите радиатор на наличие скоплений пыли, мусора или повреждений. Очистите его от загрязнений, используя мягкую щетку или воздуховод для продувки. Проверьте, что все радиаторные прорези свободны и не заблокированы, так как это влияет на эффективность охлаждения.
Измерьте состояние шлангов и воздуховодов, убедитесь, что они не трескаются, не деформированы и не протекают. При обнаружении повреждений замените их на новые детали, соответствующие спецификациям Subaru. Используйте только оригинальные или сертифицированные комплектующие, чтобы гарантировать надежность установки.
Для проверки герметичности системы охладения перед установкой интеркулера подключите систему к тормозной поверхности и закачайте охлаждающую жидкость под давление. Обратите внимание на наличие утечек или слабых мест, исправьте их до начала монтажа.
| Компонент | Что проверить | Рекомендуемые действия |
|---|---|---|
| Радиатор | Засорения, повреждения | Очистить, при необходимости заменить |
| Воздуховоды | Трещины, деформация, протечки | Заменить поврежденные части |
| Шланги | Трещины, утечки, потемнение | Обеспечить герметичность, заменить при необходимости |
| Тест герметичности | Утечки охлаждающей жидкости или воздуха | Произвести перед монтажом интеркулера |
Процесс монтажа интеркулера и подключение систем
Начинайте с фиксации интеркулера на штатной или предусмотренной для этого основе, убедившись, что он закреплён прочно и не мешает движению других компонентов. Используйте металлические хомуты и крепежные скобы, избегая резких изгибов шлангов, чтобы снизить риск повреждений и потери давления.
Подойдите к подключению патрубков: вставьте их в соответствующие загоны на интеркулере и турбине, проконтролировав правильное положение и плотность соединений. Используйте новые хомуты и затягивайте их равномерно, избегая чрезмерного усилия, чтобы не деформировать шланги.
Не забудьте установить вентиляцию системы – проверьте наличие фильтров и клапанов, обеспечивающих исправное восстановление давления. После этого выполните проверку на отсутствие утечек, аккуратно запустив двигатель и оценивая работу системы при разных режимах работы. Надежность соединений и правильное подключение сигнализируют о готовности системы к эксплуатации без риска повреждений.

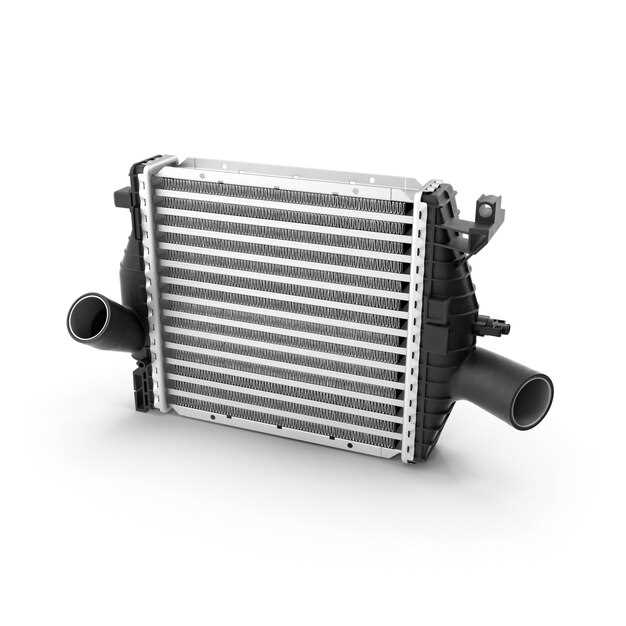

Установка кронштейнов и закрепление интеркулера на передней решетке
Закрепите кронштейны на предназначенных для этого точках передней части автомобиля, следя за правильностью расположения согласно инструкции производителя. Используйте все предусмотренные крепежные элементы, такие как болты или гайки, и затягивайте их равномерно, чтобы исключить деформацию или смещение. Перед установкой интеркулера убедитесь, что кронштейны надежно держат конструкцию, проверяя отсутствие люфта или шатаний.
Аккуратно зафиксируйте интеркулер на кронштейнах, совмещая монтажные отверстия с крепежными точками на его корпусе. Важно не перетягивать болты, чтобы не повредить пластик или металл, а обеспечить достаточный уровень затяжки для стабильной поддержки. Если предусмотрены резинки или прокладки, вставьте их между интеркулером и кронштейнами для исключения вибраций и вибрационных шумов.
Обратите особое внимание на правильную ориентацию интеркулера: воздухопроницаемая часть должна быть обращена к передней части автомобиля для максимальной эффективности охлаждения. После фиксации проверьте все крепежи на предмет надежности, а также убедитесь, что интеркулер не мешает движению элементов передней части автомобиля или системе охлаждения.
Проведите финальную проверку всей конструкции, перемещая интеркулер и кронштейны руками для выявления возможных слабых мест. Только после этого приступайте к подключению шлангов и финальной сборке системы охлаждения, чтобы оставить установку подготовленной к дальнейшей эксплуатации и избежать необходимости переделывать работу.
Подключение воздуховодов и проверка их надежности
Перед установкой воздуховодов убедитесь, что их соединения надежно закреплены. Используйте хомуты с металлической зажимной планкой, затягивайте их вручную до плотного прилегания, избегая чрезмерного усилия, чтобы не деформировать материалы. Проверьте, чтобы каждое соединение было плотно зафиксировано и не имело зазоров.
После подключения воздуховодов проведите тест – запустите двигатель и включите вентиляцию или насос интеркулера. Следите за отсутствием подсасывания воздуха или утечек. Визуально осмотрите все стыки, при необходимости подзатяните хомуты или добавьте дополнительные фиксаторы.
Обратите особое внимание на участки переходов и сложных соединений: часто там возникают неплотности. Сделайте проверку в разных положениях кузова и условий эксплуатации. Для детальной диагностики можно приложить кусок листа бумаги к соединениям – при утечке он легко отсоединится или начнет сдвигаться.
Если обнаружите слабое место, перепроверьте качество соединений, замените некачественные хомуты или используйте дополнительную герметизацию. Надежность воздуховодов зависит от тщательной проверки на всех этапах, а правильные фиксаторы создают дополнительную защиту от вибраций и давления воздуха.
Подключение патрубков к корпусу интеркулера и турбине
Перед установкой патрубков убедитесь, что посадочные места на корпусе интеркулера и турбине очищены от грязи и пыли. Это обеспечит плотное соединение и предотвратит утечки воздуха.
Для начала вставьте патрубок в соответствующий отверстие корпуса интеркулера. Следите за тем, чтобы он зафиксировался до характерного щелчка или заметной фиксации.
Избегайте чрезмерного натяжения хомутов. Они должны туго держать патрубок, но не повреждать материал, иначе возможны трещины или деформации.
Перед затяжкой хомутов проверьте правильность положения патрубка, чтобы он не перекручивался и не был наклонен. Это поможет минимизировать риск несовпадения и протечек воздуха.
Закрепите патрубок хомутом, равномерно затягивая его с помощью отвертки или специального инструмента. Не перетягивайте, чтобы не повредить материал и не снизить герметичность.
Аналогично подключите патрубок к турбине, следя за тем же принципом: аккуратно вставляйте, ориентируйтесь на правильное положение и фиксируйте хомутом без лишнего усилия.
После установки дождитесь, пока все соединения закреплены, и проверьте их на наличие зазоров или неплотных участков. При необходимости подтяните хомуты или исправьте положение патрубков.
Используйте качественные хомуты, предназначенные для работы с высокими температурами и давлениями. Это повысит долговечность соединений и сохранит эффективность системы.
Проверка герметичности соединений и фиксация всех элементов
Начинайте с тщательной проверки всех соединений патрубков интеркуллера. Наденьте их полностью на соответствующие фитинги и убедитесь, что они надежно зафиксированы клипсами или хомутами. Обратите внимание, чтобы хомуты не ослабли и равномерно охватывали соединения, исключая просачивание воздуха или охлаждающей жидкости.
Используйте мыльный раствор для проверки герметичности. Намажьте раствор на соединения и запустите двигатель. Отслеживайте наличие пузырьков, которые свидетельствуют о протечках. При обнаружении пузырьков подтяните хомуты или закрепите соединения заново, чтобы устранить утечку.
Плотно закрепите все фиксаторы и крепежные элементы: болты, гайки и клипсы. Используйте динамометрический ключ, чтобы затянуть их до заданных моментов, указанных в инструкции по установке. Проверьте, чтобы ничего не было перетянуто или ослаблено.
Обратите внимание на положение радиатора интеркуллера и других элементов, чтобы исключить возможность вибраций или смещений при движении автомобиля. Убедитесь, что все крепления надежно зафиксированы, а соединения не находятся в натяжении или сжатии, которое может в дальнейшем привести к расхождению.
После завершения фиксации проведите окончательную проверку. Запустите двигатель, дайте ему прогреться и снова просмотрите соединения на наличие утечек. Используйте фонарик и визуальный осмотр, чтобы убедиться в герметичности и правильной фиксации всех деталей. Только после этого двигайтесь дальше в процессе установки, не забывая регулярно проверять состояние интеркуллера в первые километры эксплуатации.
Заполнение охлаждающей системы и первичная проверка работы интеркулера
Начинайте с наполнения системы охлаждения через расширительный бачок, аккуратно заливая антифриз до рекомендованного уровня. После этого запустите двигатель и дайте ему поработать на холостом ходу в течение нескольких минут, чтобы обеспечить циркуляцию жидкости по всему контуру и заполнение интеркулера.
Затем проверьте наличие возможных протечек, осмотрев соединения и шланги. Убедитесь, что все крепежи надежно затянуты, а трубки плотно закреплены. Если обнаружите утечки или подозрительные звуки, устраните их перед продолжением.
Важно добиться отсутствия воздушных пробок в системе. Для этого откройте вентиляционные клапаны (если они есть) и аккуратно добавляйте охлаждающую жидкость, наблюдая за уровнем в расширительном бачке. Повторяйте процедуру, пока жидкость не начнет поступать без пузырьков воздуха.
Запустите двигатель и прогрейте его до рабочей температуры, наблюдая за температурным индикатором. Проверьте работу вентиляторов охлаждения и убедитесь, что температура стабилизировалась. Одновременно прислушивайтесь к работе интеркулера – он должен спокойно и без шумов пропускать воздух и не создавать препятствий для циркуляции.
Проведение окончательной проверки включает тестирование при различных режимах работы двигателя: нагрузочных и холостых. Обратите внимание на стабильность давления и отсутствие необычных звуков. При необходимости добавьте еще охлаждающей жидкости, чтобы компенсировать возможные внутренние утечки или усадку системы.
