Перед началом работы убедитесь, что мотор полностью остыл. Неправильное натяжение ремня ГРМ вызывает быстрый износ и увеличивает риск поломки двигателя. Следуйте систематической последовательности действий, чтобы обеспечить точность и безопасность выполнения процедуры.
Первым делом снимите защитный кожух и метки на шкивах, чтобы правильно зафиксировать положение распредвалов и коленвала. Используйте специальные метки или отметки, сделанные маркером, чтобы не сбиться с ориентира при сборке. После этого установите двигатель в правильное положение по меткам – это поможет избежать переразгиба клапанов и повреждений.
При натяжении ремня обращайте внимание на натяжитель, который регулируется или имеет автоматическую пружину. Проверьте натяжение ремня по технической документации – оно должно быть в пределах рекомендованных значений, чтобы ремень не был слишком тугим или слабым. Точное натяжение сохраняет синхронность работы клапанов и поршней.
Подготовка и первичные проверки перед натяжкой ремня ГРМ
Проверьте метки на шестернях распредвала и коленвала, чтобы убедиться в правильной их совмещенности, исходя из заводских отметок. Осмотрите ремень на наличие трещин, износа или загрязнений, удалите грязь и масляные пятна с поверхности. Зафиксируйте метки на двигателе, чтобы не потерять их при демонтаже. Проверьте натяжение роликов и их состояние – при необходимости замените изношенные или поврежденные элементы. Осмотрите шкивы и направляющие ролики на предмет люфта или признаков износа, замените их, если есть хоть малейшие повреждения. Проверьте натяжку цепи привода помпы и других элементов, чтобы исключить их ослабление. Перед сборкой убедитесь, что все инструменты и запасные части подготовлены, чтобы исключить необязательные задержки. Эти внимательные проверки снизят риск ошибок и обеспечат гладкий процесс монтажных работ.
Инструменты и материалы, необходимые для натяжки
Для правильной натяжки ремня ГРМ на 4G69 понадобятся несколько ключевых инструментов и материалов. Удостоверьтесь, что все компоненты под рукой, чтобы процесс прошёл smoothly и без лишних задержек.
- Набор гаечных ключей и торцевых головок. Обычно для работы понадобится комплект ключей от 8 до 14 мм, включая удлинитель и монтажную рукоятку для доступа к труднодоступным болтам.
- Динамометрический ключ. Позволяет точно затянуть болты натяжителя и крепежные элементы, избегая перекручивания или недостаточного натяжения.
- Отвертка плоская и крестовая. Используются для снятия или установки элементов облицовки и крышек, мешающих доступу к ремню.
- Молоток резиновый. Поможет осторожно освободить зажатые или зафиксированные компоненты без повреждений.
- Маркеры или мел. Необходимы для нанесения меток на шкивы и ремень перед снятием, чтобы правильно совместить их при натяжке.
- Плоскогубцы. Удобны для работы с зажатой или ослабленной цепью, а также для снятия и установки роликов и направляющих.
- Обезжиривающая жидкость или очиститель. Обеспечит чистоту ременного пояса и шкивов перед монтажом, что снизит риск послетехнических проблем.
- Комплект новых роликов и натяжитель. Для обеспечения долгосрочной надёжности лучше заменить изношенные компоненты во время натяжки ремня.
- Гидроуровень или линейка. Может понадобиться для проверки правильной фиксации элементов и точности позиционирования.
Обязательно подготовьте рабочее место, чтобы все инструменты находились под рукой. Точное соблюдение этого перечня позволит выполнить натяжку ремня ГРМ быстро и без ошибок, сохранив исправную работу двигателя.
Осмотр состояния ремня и роликов: знаки износа и повреждений
Перед натяжением ремня ГРМ внимательно осмотрите его поверхность. Обратите внимание на наличие трещин, потертостей и матовых участков. Трещины на ремне означают, что материал стал хрупким и может порваться при эксплуатации.
Проверьте характер износа на ремне: одинаковое изнашивание по всей ширине говорит об исправности натяжения, а наличие скошенных или слоистых краёв свидетельствует о несовпадении натяжения или повреждении.
Осмотрите ролики, шкивы и натяжитель: ищите потертости, заусенцы и ржавчину на поверхности. Стальные части ролика не должны иметь глубоких царапин или трещин, а резиновые – трещин, расслоений или деформаций.
Обратите внимание на подшипники ролика: при вращении они должны крутиться плавно, без заеданий или шумов. Легкое покачивание ролика или ощутимый люфт указывает на необходимость замены.
На таблице приведены конкретные признаки износа:
| Объект осмотра | Знак износа | Что это означает |
|---|---|---|
| Ремень ГРМ | Трещины, потертости, матовые участки | Из-за старения или неправильного натяжения ремень теряет прочность и может порваться |
| Ролики и шкивы | Царапины, скол, расслоения резины, ржавчина | Может привести к плохому вращению и смещению ремня |
| Подшипники роликов | Шумы, люфт, заедания | Подшипник вышел из строя, требует замены для предотвращения повреждений ремня |
| Натяжитель | Изменение положения, люфт | Недостаточно натяжения или износ механизма |
Определить состояние ремня и роликов именно по этим признакам поможет избежать серьезных последствий в будущем. Регулярный осмотр и своевременная замена поврежденных компонентов сохранят надежность двигателя и продлят его ресурс.
Определение правильного времени для подтяжки ремня

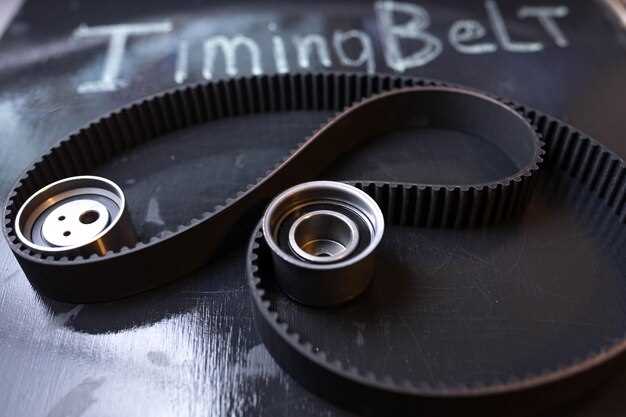

Разметка меток при снятии старого ремня
Перед снятием ремня ГРМ необходимо точно зафиксировать положения распределительных валов и коленвала. Начни с установки меток на их исходные положения, чтобы потом было легче выставить их на новые размеры. Используй маркер или меловую пасту для нанесения линий на шкивы и корпус двигателя. Совмести метки на шкивах с метками на корпусе, при этом убедись, что они совпадают с заводскими отметками, обычно нанесенными с завода или указанных в инструкции по ремонту.
Обрати внимание на расположение меток: они должны точно совпадать с метками на корпусе или специальных маркировочных прорезях. Для более точной фиксации можно дополнительно сделать отметки на ремне и шкивах, чтобы вернуть их в исходное положение после снятия.
При наличии натяжителя запомни положений его регулировочные метки или отметь их. После нанесения меток проверь, чтобы все маркеры совпадали, и зафиксируй их в надежном положении, чтобы избежать смещений во время работы. Только после этого снимай ремень, строго следуя нанесенным отметкам. Это обеспечит правильную установку нового ремня и избежит ошибок в конфигурации приводного механизма.
Пошаговая процедура натяжки ремня ГРМ на 4G69
Поднимите автомобиль на подъемнике или укрепите его на эстакаде, чтобы обеспечить свободный доступ к ремню и шкивам. В первую очередь снимите ремень генератора и водительское колесо, чтобы облегчить работу с ремнем ГРМ.
Освободите натяжной ролик или натяжитель ремня, чтобы снять старый ремень и подготовить место для установки нового. Проверьте положение меток на ведущих шкивах, совместите их согласно руководству по эксплуатации двигателя. Обычно, метки расположены на крышке распредвала и блоке цилиндров.
| Шаг | Действие |
|---|---|
| 1 | Зафиксируйте метки на шкивах, совместите их строго согласно номерам или отметкам, указанным в мануале. Это гарантирует правильное позиционирование коленвала и распредвала. |
| 2 | Поверните коленвал и распредвал так, чтобы метки припадали друг к другу. Обычно, при этом механизм зафиксируется, что исключит смещение во время натяжки. |
| 3 |
Ослабьте натяжитель ремня. Для этого отверните крепежный болт натяжителя и аккуратно натяните ролик, чтобы освободить ремень. Убедитесь, что ремень снят полностью с шкивов.
Установите новый ремень ГРМ, протянув его по шкивам в том же порядке, что и старый, контролируя, чтобы метки оставались совместными. После этого постепенно затяните натяжитель, удерживая ремень натянутым.
Проверьте правильность натяжения по меткам, убедившись, что ремень не провисает и не слишком натянут. В большинстве случаев, используют специальный индикатор натяжения или проверяют натяжение по инструкции производителя.
| Шаг | Действие |
|---|---|
| 4 | Затяните болт натяжителя и зафиксируйте его, избегая чрезмерного усилия, чтобы не деформировать ролик. |
| 5 | Поверните коленвал несколько раз вручную, чтобы проверить свободный ход и правильное сцепление меток – ремень должен оставаться без смещения. |
| 6 | Установите обратно все снятые детали, включая ремень генератора и колесо. Опустите автомобиль с подъемника и запустите двигатель для финальной проверки. |
| 7 | Проверьте работу двигателя. Отслеживайте наличие посторонних звуков и убедитесь, что ремень не проскальзывает, а метки остаются на своих местах при работе мотора |
Выставление положения поршней и коленвала
Перед натяжением ремня ГРМ необходимо зафиксировать поршни и коленвал в правильных позициях. Для этого поверните коленвал по часовой стрелке, пока метки на маховике и корпусе двигателя не совместятся. В случае 4G69 отметки на шкиве коленвала и корпусе должны совпадать, что означает, что поршни находятся в положении верхней мертвой точки (ВМТ) для цилиндров №1 и №4. Используйте подходящий ключ или отвертку для аккуратных вращений, избегайте излишних усилий.
Проверьте, что поршень №1 достиг верхней мертвой точки, а поршень №4 – находится в нижней части хода, при этом метки на шкивах располагаться строго напротив друг друга. Это обеспечит правильное позиционирование двигателя перед натяжением ремня. Обратите внимание, что при наличии меток на шкивах их необходимо совместить точно, а поршни – в нужных точках путём вращения коленвала.
Если есть возможность, зафиксируйте коленвал в таком положении специальным стопором или фиксатором, чтобы исключить его смещение во время монтажа ремня. После этого перепроверьте соответствие меток и положения поршней: они должны совпадать с инструкциями по эксплуатации авто. На этом этапе важно устранить любые отклонения, чтобы избежать ошибок при натяжке ремня и последующем запуске двигателя.
Установка новых меток и натяжка ремня
Перед началом убедитесь, что метки на распредвалах и меганазе совпадают с заводскими отметками, обозначенными на корпусе двигателя. Поместите мотор в положение, когда поршень 1-го цилиндра находится в верхней мертвой точке (ВМТ) по сжатому такту, повернув коленчатый вал по часовой стрелке на 360°, чтобы синхронизировать метки.
Засекайте точное расположение меток на распредвалах и блоку цилиндров. Очистите от грязи и масла место установки новых отметок, чтобы они не сместились после фиксации.
Нанесите свежий маркер или мягкий лак на метки, чтобы зафиксировать их положение при натяжке ремня. Проверьте, что ремень натянут достаточно туго – он должен легко проворачиваться, но не иметь излишней свободы.
При натяжении учитывайте, что на ремень оказывает давление сам натяжитель. Плотно натяните ремень по всему контуру, избегая провисаний и перекосов, чтобы избежать рывков при работе двигателя.
После установки и натяжения проверьте совпадение меток, повернув коленчатый вал минимум на один полный оборот. Убедитесь, что метки снова совмещены точно, что говорит о правильной регулировке. В это же момент проведите осмотр на предмет изношенных или поврежденных роликов и натяжителя.
Закончив проверку, зафиксируйте крышки или устройства крепления меток, чтобы исключить их смещение. Запустите двигатель и внимательно наблюдайте за его работой, проверяя, чтобы ремень не был шумным или дерганым. В случае необходимости дополнительно подтяните или корректируйте натяжение согласно рекомендациям производителя.
Регулировка натяжения ремня: как проверить и исправить
Для проверки натяжения ремня ГРМ возьмите специальный щуп или просто нажмите пальцем посередине ремня между шкивами. Он должен слегка прогнуться, но не мягко провисать и не натягиваться пальцем. Если ремень кажется слишком свободным, его нужно подтянуть.
Ослабьте крепежные болты натяжителя и аккуратно поверните его в положение, которое обеспечит нужное натяжение. Обычно натяжитель оснащен регулировочным винтом или роликом с фиксацией. Проверьте, чтобы ремень был натянут равномерно – он должен плотно прилегать к шестерням, без провисаний и чрезмерного натяжения, вызывающего износ ролика или подшипников.
После регулировки зафиксируйте натяжитель и снова проверьте натяжение, нажав на ремень пальцем. Если он по-прежнему кажется недостаточно натянутым, повторите процесс, увеличивая натяжение до восприятия правильного уровня. Используйте маркер или отметку на натяжителе, чтобы запомнить или зафиксировать нужное положение.
Обратите внимание на равномерность натяжения по всей длине ремня – он не должен быть провислый с одной стороны. После окончательной настройки заведите двигатель и запустите его на несколько минут, чтобы убедиться в отсутствии вибраций или лишнего шума, свидетельствующего о неправильной натяжке. В случае сомнений воспользуйтесь тестом на провисание: между ремнем и шкивом должно оставаться около 4-6 мм свободного хода.
Запуск двигателя и контроль ремня после натяжки
После завершения натяжки ремня ГРМ заведите двигатель и дайте ему поработать на холостом ходу в течение 2-3 минут. Следите за звуками и вибрациями – изменение их укажет на возможные проблемы. Проверьте, чтобы ремень не пропускивал обороты или не скрипел. Остановите двигатель и снимите крышку ремня, чтобы убедиться, что метки на шкивах остаются совмещенными, а ремень натянут равномерно без провисаний. Обратите особое внимание на натяжение ремня – оно должно быть немного туже, чем при пальцевом сжатии. Проверьте состояние каждого ролика и натяжителя – они должны вращаться без заеданий. После повторного запуска двигателя еще раз оцените работу – ремень должен оставаться стабильным, без смещения или шума. В итоге, убедитесь, что все крепежные элементы плотно зафиксированы и отсутствуют признаки износа ремня или натяжителя. Такой подход поможет предупредить быстрый износ и неприятности в работе двигателя в будущем.
Что делать при обнаружении шумов или неправильной работы двигателя после натяжки
Проверьте натяжение ремня ГРМ. Если звук усилился или появился посторонний шум, возможно, ремень слишком натянут или наоборот, ослаблен. Используйте тест с щелчком: легонько нажмите на ремень в месте натяжителя – если звук становится яснее или исчезает, настройка потребует корректировки.
Осмотрите ролики натяжителя и ведомого ролика. Поврежденные или изношенные ролики могут вызывать шумы и сбои в работе двигателя. Если заметили трещины, люфты или неровности, обязательно замените ролики и резиновую обойму.
Проверьте правильность положения меток. Неправильная установка ремня вызывает неправильное зажигание клапанов и посторонние звуки. Совместите метки на шкивах двигателя и натяжителе точно по инструкции.
Обратите внимание на состояние шкива коленвала. Появление вибраций или шума может свидетельствовать о деформации или сбое в работе этого элемента. При необходимости замените шкив на новый, соответствующий модели двигателя.
Убедитесь, что все болты и гайки закреплены надежно. Люфты или неплотное крепление приводят к шумам и плохой работе двигателя. Зафиксируйте крепежные элементы, проверяя их затяжку по моменту затяжки, указанному в руководстве.
Если после всех этих проверок проблема не исчезает, запускайте двигатель и слушайте характер шума. Высокочастотные свисты указывают на возможные проблемы с ремнем или роликами, а глухие удары – на нарушение работы клапанного механизма.
На следующем шаге рекомендуется провести тест-ускорение и прослушивание работы двигателя на холостых оборотах. Обратите внимание на изменение звука и вибрации. Это поможет точнее определить источник неисправности.
Если не удается устранить шумы или обнаружить причину неправильной работы, не мешает обратиться к специалисту. Важно не откладывать диагностику для предотвращения дальнейших повреждений двигателя.
