Электросхема газель микас 7.1

При проведении диагностики или ремонта автомобильной системы, управляющей движением, важно знать точное расположение всех элементов. Глубокое понимание структуры соединений поможет избежать ошибок и сократить время на устранение неисправностей. Система, внедренная в этот автомобиль, имеет ряд характерных особенностей, которые необходимо учитывать.

Важно отметить, что данная конфигурация не является универсальной. Каждая деталь системы вдохновляет на создание индивидуального подхода к диагностике и ремонту. Например, следует внимательно изучить местоположение датчиков и управляющих блоков, касающихся впрыска топлива и системы зажигания. Это позволит точно определить, где может возникнуть неисправность и какие меры следует принимать.

При сборке и анализе схемы стоит обратить внимание на рекомендации производителей и опыт механиков. Использование специализированного программного обеспечения может значительно упростить процесс поиска неисправностей. Также стоит учитывать возраст и пробег автомобиля, так как старение комплектующих может влиять на их работу. Запланированный осмотр всех соединений может помочь в предотвращении критических сбоев в системе.

Общее устройство электросистемы с управляющим блоком 7.1

Электросистема с управляющим устройством 7.1 включает в себя несколько ключевых компонентов, обеспечивающих надлежащее функционирование автомобиля. Правильное взаимодействие этих элементов критично для стабильной работы силового агрегата.

• Блок управления двигателем (ECU): Центральный элемент, который отвечает за обработку данных от различных датчиков. Регулирует топливоподачу и зажигание.
• Датчики: Включают в себя:
  • Датчик положения коленвала
  • Датчик температуры охлаждающей жидкости
  • Датчик массового расхода воздуха
• Катушка зажигания: Обеспечивает искровое зажигание в цилиндрах, что напрямую влияет на запускаемые процессы в моторе.
• Форсунки: Отвечают за подачу топлива в камеру сгорания. Их работа синхронизирована с блоком управления для оптимизации смеси.
• Система зажигания: Включает в себя высоковольтные провода и свечи, которые формируют необходимую искру для горения смеси.
• Бортовая сеть: Питается от аккумулятора, обеспечивает электрическим током все системы автомобиля, включая освещение, приборы и вспомогательные устройства.

Ключевым аспектом является надежная работа всех этих элементов. Рекомендуется регулярно проводить диагностику и проверку каждой составляющей для обеспечения бесперебойной работы системы.

1. Обратите внимание на состояние аккумулятора, его заряд и клеммы.
2. Проверяйте целостность проводов и наличие коррозии на контактах.
3. Регулярно инспектируйте работу датчиков на предмет их корректности и точности.

Эти шаги помогут продлить срок службы автомобиля и минимизировать вероятность серьезных технических сбоев. Устранение возможных неполадок на ранних этапах позволит избежать дорогостоящего ремонта.

Схема подключения основных компонентов системы

Подключение системных компонентов двигателя требует внимательности и точности. Наиболее важные узлы включают блок управления, датчик положения дроссельной заслонки, воздушный датчик, а также датчик температуры. Правильное соединение обеспечивает стабильную работу силовой установки.

Блок управления (ЭБУ) активно взаимодействует с другими компонентами через жгут проводов. Для подключения следует учесть следующие пины:

• PIN X1 — питание (+12V);
• PIN X2 — масса;
• PIN X3 — выход на датчик положения распредвала.

Датчик положения дроссельной заслонки соединяется с блоком управления. Подключение осуществляется следующим образом:

• Вход сигнала подключается к сигнальному пину ЭБУ;
• Масса датчика соединена с общей землёй;
• Питание подается от ЭБУ.

Воздушный датчик также играет значимую роль в корректной работе. Его подключение требует:

• Сигнальный провод — к соответствующему пину блока;
• Земля — к массе системы;
• Питание — с выходного пина ЭБУ.

Датчик температуры обеспечивает информацию о состоянии охлаждающей жидкости. Исходя из этого, необходимо:

• Подключить сигнальный провод к соответствующему входу на ЭБУ;
• Земля — к общей массе;
• Питание — с выходного клеммы блока управления.

Все соединения должны быть надежными, с использованием качественных разъемов, что минимизирует вероятность возникновения ошибок в процессе эксплуатации. При необходимости проконсультируйтесь с технической документацией, чтобы исключить каверзы при монтаже.

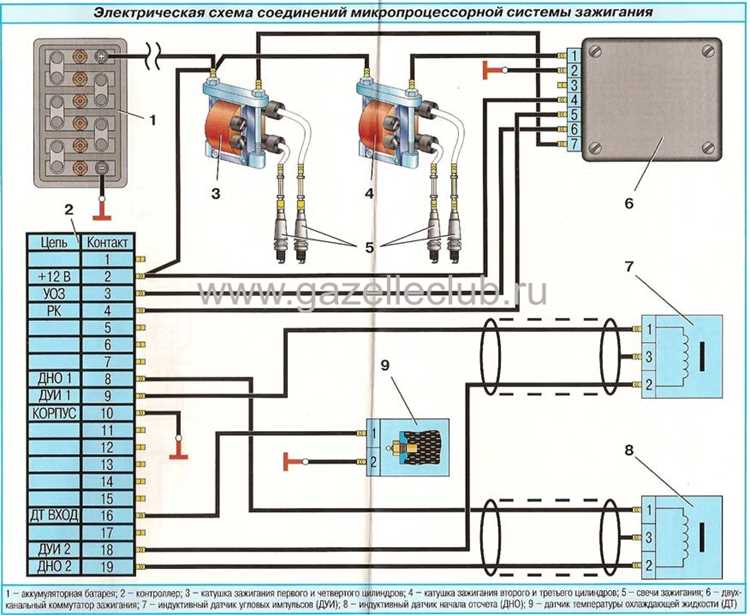

Принцип работы блока управления Микас 7.1

В этом устройстве реализуются алгоритмы, обрабатывающие входящие сигналы от датчиков температуры, давления и других параметров. Например, информация от датчика массового расхода воздуха позволяет определить необходимое количество топлива для поддержания заданного соотношения воздух-топливо.

После сбора данных, контроллер принимает решения о изменении положения дроссельной заслонки и времени впрыска. Это обеспечивает нужный уровень мощности при различных режимах работы, от запуска до максимальной нагрузки. Специальные карты коррекции учитывают изменения нагрузок и состояние компонентов системы.

Для повышения надежности, блок управления имеет встроенные диагностические функции. Они позволяют обнаруживать неисправности в системе, определяя, какие именно датчики требуют внимания. В результате обеспечивается возможность своевременного обслуживания и поддержания работоспособности автомобиля.

Кроме того, программное обеспечение модуля может быть обновлено для улучшения характеристик и адаптации к различным условиям эксплуатации. Настройка параметров позволяет добиться более точной реакции на действия водителя и уменьшить уровень выбросов.

Работа блока управления заслуживает особого внимания, так как его правильная функционирование напрямую влияет на характеристики автомобиля. Рекомендуется регулярно проверять состояние системы и проводить диагностику для предотвращения возможных сбоев.

Электрические сигналы и их диагностика

Для правильного функционирования системы управления двигателем необходимо обеспечить качественное чтение и обработку электрических сигналов. Основные элементы, такие как датчики и исполнительные механизмы, зависят от точных сигналов, поступающих от блока управления.

Проверка датчиков является первым шагом в диагностике. Температура, давление и уровень кислорода – все эти параметры должны преобразовываться в электрические сигналы. Выходное напряжение датчиков можно проверить мультиметром. Например, датчик температуры охлаждающей жидкости должен выдавать значение в диапазоне от 0.5 до 4.5 В в зависимости от температуры.

Исполнительные устройства тоже требуют внимания. Актуаторы, такие как трубопроводные клапаны и форсунки, управляются электрическими сигналами. Важно проверить их на корректность работы. Применение осциллографа позволяет визуализировать формы сигналов. Неправильные сигналы могут указывать на проблемы с проводкой или самим блоком управления.

Если система выдает ошибки, стоит обратить внимание на кабельные соединения. Часто причиной неполадок становятся окисленные контакты или механические повреждения проводов. Следует проверить все соединения на прочность и чистоту.

Обнаружив ошибку, важна ее идентификация. Используя специальный диагностический сканер, можно получить коды ошибок, которые помогут определить, какой именно элемент системы не функционирует правильно. Интерпретация этих кодов позволит сократить круг поисков неисправностей.

Регулярная диагностика систем помогает предотвратить серьезные поломки. Важно уделять время проверке состояния электрических цепей, чтобы гарантировать надежность работы автомобиля на дороге.

Устранение неполадок в электрической системе

При возникновении неисправностей в электросистеме можно столкнуться с различными признаками неисправности. Для начала рекомендуется провести визуальную инспекцию соединений и проводов. Обратите внимание на нагар, коррозию или повреждения изоляции. Эти дефекты могут стать причиной отказа в работе или нестабильного функционирования.

Также полезно проверить состояние предохранителей. В случае перегрева или короткого замыкания некоторые из них могут сгореть. Замена поврежденных предохранителей должна выполняться только на аналогичные модели по номиналу.

Нередко нарушения в питании могут приводить к сбоям. Используя мультиметр, проверьте напряжение на разных участках в системе. Нормальное значение должно находиться в пределах 12-14 вольт. Снижение напряжения может говорить о проблемах с аккумулятором или генератором.

Еще одной распространенной проблемой является неисправность датчиков или исполнительных механизмов. Их следует диагностировать с помощью специализированного оборудования. Счётчики могут помочь распознать коды ошибок, если система поддерживает функцию самодиагностики.

Каждая электронитка требует особого подхода. Если собственные усилия не принесли результатов, стоит обратиться за помощью к специалистам, которые обладают необходимым опытом и инструментами для проведения диагностики и ремонта.

Замена датчиков и исполнительных механизмов

Правильная работа системы управления двигателем зависит от состояния различных датчиков и механизмов. Их замена требует знаний и точности. Рассмотрим основные моменты, на которые следует обратить внимание при замене.

• Датчик положения дроссельной заслонки: Этот компонент отвечает за контроль подачи воздуха. При замене следует убедиться, что новый датчик откалиброван. Проверьте наличие люфта на оси и корректное соединение разъёмов.
• Датчик температуры охлаждающей жидкости: Он измеряет температуру и подает информацию управляющему блоку. Убедитесь в отсутствии утечек. Установку производите при остывшем двигателе, чтобы избежать повреждений.
• Датчик кислорода: Анализирует уровень кислорода в выхлопе. Новая деталь должна соответствовать заводским характеристикам. Также проверьте проводку на наличие повреждений.
• Датчик давления топлива: Замена этого устройства влияет на подачу топлива. Убедитесь в чистоте соединительных шлангов и отсутствии утечек. Перед установкой проверьте его параметры на тестере.
• Исполнительный механизм дроссельной заслонки: Он управляет подачей воздуха. Важно настроить его после установки, чтобы избегать рывков в работе двигателя. Рекомендуется производить регулировку с использованием диагностического оборудования.
• Модуль управления: Если замена коснулась и этого элемента, важно правильно перепрограммировать его под новые параметры системы. Некорректная прошивка может привести к сбоям в работе.

В процессе замены следуйте рекомендациям производителя и используйте оригинальные запчасти. Это обеспечит высокую надежность и длительный срок службы заменяемых деталей.

Настройка параметров блока управления

Настройка блока управления автомобилем включает в себя несколько этапов, требующих учёта различных параметров для оптимизации работы двигателя.

Перед началом настройки необходимо подготовить инструменты и программное обеспечение, поддерживающее взаимодействие с контроллером. Также требуется доступ к диагностическому разъему автомобиля.

1. Подключение оборудования:
   • Используйте специальный адаптер для соединения с разъёмом OBD-II.
   • Убедитесь, что программа для диагностики корректно распознаёт подключённый блок.
2. Считывание данных:
   • Запустите диагностику для получения текущих настроек.
   • Сохраните первоначальные параметры перед внесением изменений.
3. Настройка топливной карты:
   • Измените значения в таблице коррекции топлива в зависимости от условий эксплуатации.
   • Оптимизируйте параметры смеси для достижения наилучшей производительности.
4. Установка границ оборотов:
   • Настройте пределы для режима холостого хода и максимальных оборотов.
   • Учтите особенности вашего мотора и рекомендованные производителем значения.
5. Коррекция зажигания:
   • Отрегулируйте угол опережения зажигания для разных режимов работы.
   • Проведите тест на детонацию, чтобы избежать повреждения двигателя.

По завершении внесения изменений проведите повторное считывание данных и оцените работу агрегата в различных режимах. Важно следить за показаниями диагностического оборудования во время тестов, что поможет выявить возможные проблемы.

В случае необходимости корректируйте параметры до достижения требуемых результатов. Регулярная проверка помогает поддерживать оптимальный уровень работы блока управления, что сказывается на общей производительности автомобиля.

Использование тестера для проверки электрических систем

Перед началом проверки необходимо ознакомиться с инструкцией устройства. Убедитесь, что тестер исправен и батарея заряжена. Для начала проверки рекомендуется отключить аккумуляторную батарею, чтобы избежать короткого замыкания и защитить тестер от повреждений.

Первым шагом является проверка напряжения на основных проводах. Подключите щупы тестера к соответствующим контактам. Нормальное значение напряжения для большинства систем должно находиться в пределах 12-14 вольт. Если показатели значительно ниже, это может указывать на проблемы с зарядкой или состоянием аккумулятора.

Далее проверьте массу. Для этого одним щупом прикоснитесь к заземляющему контакту, а другим – к массе автомобиля. Показания тестера не должны превышать 0.5 вольт. Более высокие значения свидетельствуют о плохом контакте и требуют проверки соединений.

Не забудьте о проверке предохранителей. Они защищают электрические circuits от перегрузок. Убедитесь, что все предохранители целы и исправны. Для этого можно использовать специальный тестер предохранителей или визуально осмотреть их состояние.

После проведения всех замеров важно проанализировать результаты. Если какие-то параметры не соответствуют норме, это может указывать на необходимость замены компонентов или их ремонта. При наличии сомнений лучше обратиться к специалисту для детальной диагностики.

Регулярное использование тестера поможет поддерживать электрические системы автомобиля в исправном состоянии и предотвратит серьезные неполадки.

Рекомендации по обслуживанию электросистемы

Обслуживание системы питания и управления автомобилем требует тщательного подхода. Рассмотрим ключевые моменты, которые помогут сохранить работоспособность и продлить срок службы электрооборудования.

Регулярная проверка соединений и контактов. Коррозия и ослабление контактов могут привести к сбоям в работе электроники. Рекомендуется периодически осматривать разъёмы and зачищать их от окислов, используя специальный очиститель.

Мониторинг состояния проводки. Обнаженные участки, механические повреждения или износ изоляции могут вызвать короткое замыкание. Убедитесь, что все провода защищены и целы; при повреждениях следует произвести их замену.

Проверка аккумулятора. Состояние аккумулятора имеет огромное значение для работы всей системы. Регулярно измеряйте напряжение на клеммах и проверяйте уровень электролита. При необходимости подзаряжайте или заменяйте аккумулятор.

Не забывайте про предохранители. Они защищают оборудование от перегрузок. При замене повреждённого предохранителя выбирайте только оригинальные или рекомендованные производителем, так как использование неподходящих может привести к негативным последствиям.

Уход за генератором. Следите за его работой: проверьте натяжение ремня и отсутствие посторонних шумов. При возникновении проблем с зарядкой автомобиля стоит обратиться к специалисту для диагностики генератора.

Соблюдение данных рекомендаций поможет избежать многих проблем с электросистемой и обеспечит надежную работу автомобиля в любых условиях.
