Поиск и подключение OBD-сканера к Audi B4 2.3
Для начала найдите диагностический разъем OBD-II, он располагается сбоку панели приборов, слева от рулевой колонки или под рулевой колонкой, ближе к водительскому креслу. Обычно он скрыт за заглушкой, которую легко снять пальцами или небольшим отверткой.
Осмотрите место под панелью, убедитесь, что разъем не находится за пластиковыми крепежами или защитными крышками, которые могут мешать подключению. Например, в большинстве Audi B4 2.3 он закреплен на выдвижной панели, либо крепится на панели рядом с педалью сцепления или тормоза.

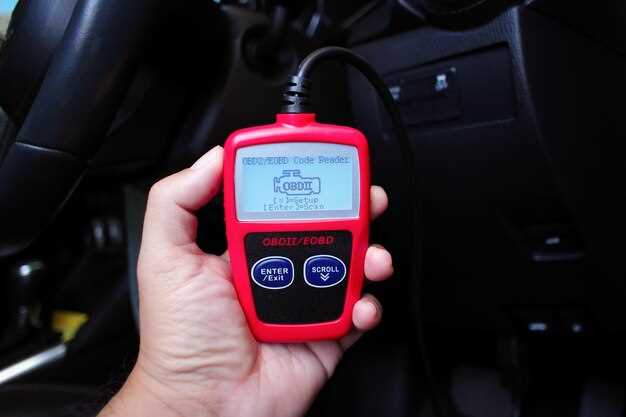

При наличии доступа вставьте OBD-сканер, убедившись, что он совместим с протоколом вашей машины. Более старые модели иногда используют стандартный 16-пиновый разъем с расположением по горизонтальной линии, обратите внимание на правильное соединение.
| Шаг | Действие |
|---|---|
| 1 | Найдите блок разъемов – обычно он закреплен на панели рядом с рулем или под панелью приборов. |
| 2 | Осмотрите наличие заглушки, аккуратно снимите ее, если есть. |
| 3 | Подключите OBD-сканер, вставляя его аккуратно и до упора в разъем. |
| 4 | Подключите устройство к себе, убедившись в правильной фиксации контактов. |
| 5 | Запустите диагностический софт или сканер, следуйте инструкциям на дисплее или приложении. |
При подключении убедитесь, что у вас есть свежая прошивка и правильные драйверы для вашего OBD-устройства. После установления связи можете начинать диагностику, считывать коды ошибок и производить их очистку.
Расположение OBD-слота на панели приборов
Поиск OBD-слота у Audi B4 2.3 начинается с осмотра области под рулевой колонкой. Обычно разъем располагается рядом с педалями и закреплен в автосалоне или на панели слева от руля, ближе к ногам водителя. Чтобы точнее найти его, слегка наклонитесь вперед и изучите область под рулевым колесом.
Разъем легко распознать по характерной форме – это темный, прямоугольный разъем с 16 контактами, окруженный небольшой рамкой или пластиковым корпусом. Иногда он скрыт за пластиковой крышкой или защитным колпачком, что затрудняет визуальный поиск. В таком случае аккуратно снимите накладку, чтобы не повредить механизмы крепления.
Дополнительно обратите внимание на наличие ярлыков или подписей на панели, которые указывают на место расположения диагностического разъема. Обычно производители размещают его ближе к краю панели или рядом с запоминательными механизмами, чтобы облегчить доступ при необходимости проведения диагностики или считывания ошибок.
Проверьте также области около бардачка, консоли или около центральной панели приборов, если не нашли его в начальных местах. В некоторых моделях OBD-слот может быть немного смещен или установлен сбоку от основной панели. Не забудьте обеспечить хорошее освещение для более точного выявления разъема.
Если возникают трудности, обратитесь к руководству по эксплуатации автомобиля или посетите технический сервис, где смогут помочь найти диагностический разъем быстрее и безопасно.
Что учитывать при выборе OBD-диагностического кабеля
Обратите внимание на совместимость кабеля с моделью Audi B4 2.3 – не все адаптеры подходят к устаревшим системам. Выбирайте устройства, поддерживающие стандарт OBD-II, особенно если есть необходимость в диагностике старых автомобилей.
Проверьте поддержку протоколов, таких как ISO 15765 (CAN), ISO 14230 (K-Line) или ISO 9141 – чем больше протоколов, тем шире возможности для анализа ошибок. Для B4 2.3 подойдет кабель, исключающий проблемы с подключением через разные интерфейсы.
Обратите внимание на тип соединения: USB, Bluetooth или Wi-Fi. USB-кабели обычно обеспечивают быстрее и стабильнее соединение, в то время как Bluetooth и Wi-Fi позволяют проводить диагностику без привязки к ПК через мобильные устройства или ноутбуки.
Формат и качество кабеля важны для долговечности и надежности работы. Обратите внимание на наличие жильных проводов, качественную изоляцию и пластик корпусов. Хороший кабель быстро поддает адаптации и не вызывает ошибок при подключении.
Узнайте о поддержке программного обеспечения. Некоторые адаптеры поставляются с приложениями или совместимы с популярными диагностическими программами, такими как Torque, OBD Auto Doctor или Scan Tool. Это расширит возможности для чтения ошибок, просмотра данных датчиков и делания калибровок.
Учитывайте наличие технической поддержки и отзывов в сети. Проверенные бренды и позитивные отзывы помогают избежать покупки низкокачественного оборудования и сэкономить время при диагностике.
Если планируете использовать кабель часто, выбирайте модели с защитой от перенапряжений и коротких замыканий. Это защитит электронику автомобиля и самого кабеля от повреждений. Тестируйте новые устройства перед первой полноценной проверкой, чтобы убедиться в их работоспособности.
Обзор популярных моделей сканеров для Audi B4 2.3
Для диагностики вашего Audi B4 2.3 рекомендуется использовать универсальные OBD-II сканеры, которые поддерживают протокол ISO-9141, широко применяемый в этом поколении. В числе популярных моделей стоит отметить Launch CRP123X, которая легко подключается через стандартный разъем и обеспечивает чтение кодов ошибок, а также показывает параметры системы в реальном времени.
Autel MaxiScan MS300 – бюджетный вариант, который подойдет для базовой диагностики. Он позволяет считывать и сбрасывать ошибки, показывать основные параметры двигателя, что достаточно для регулярных проверок.
Torque Pro в связке с смартфоном через Bluetooth– компактное решение для любителей мобильной диагностики. Этот сканер поддерживает большинство протоколов, включая ISO, и предоставляет расширенные функции, такие как просмотр параметров датчиков, графики и сохранение истории ошибок.
Foxwell NT510 позволяет выполнить более глубокую диагностику, включая считывание расширенных кодов ошибок, тестирование компонентов и мониторинг систем. Он особенно подойдет для тех, кто хочет контролировать работу двигателя и систем управления в целом.
Для профессиональной диагностики можно рассматривать модель OBDeleven, которая через приложение подключается к автомобилю по Bluetooth и поддерживает расширенные протоколы VAG. В ее арсенале есть возможность сброса сервисных интервалов, адаптации и кодировки электронных блоков.
Выбор сканера зависит от уровня задач: для регулярных проверок подойдут простые устройства вроде MS300 или Torque, более сложные и многофункциональные инструменты, такие как NT510 или OBDeleven, подойдут для углубленного анализа и профессионального обслуживания. Обратите внимание, что совместимость с диагностическим разъемом вашего автомобиля и поддержка нужных протоколов – ключевые параметры при выборе.
Пошаговая инструкция по подключению сканера к машине
Найдите OBD-слот на автомобиле. Обычно он расположен под рулевой колонкой, возле педалей или в центре панели приборов. Осмотрите нижнюю часть панели и убедитесь, что слот не закрыт крышками или декоративными накладками.
Подготовьте сканер и кабель. Подключите кабель к разъему OBD-II на сканере, убедившись в надежности соединения. Проверьте, что питание в устройстве включено, и оно готово к использованию.
Подсоедините сканер к автомобилю. Вставьте кабель в OBD-слот, аккуратно закрепляя соединение. Не должно возникать затруднений при вставке – если оно тугое, проверьте ориентацию разъема.
Включите питание автомобиля. Поверните ключ зажигания во второе положение или запустите двигатель, если требуется для питания разъема. Убедитесь, что приборная панель загорается и все системы активно.
Активируйте сканер. На дисплее устройства появится меню или индикаторы готовности. Следуйте инструкциям на экране для выбора нужных функций или диагностического режима.
Запустите диагностику. Выберите опцию «Чтение кодов» или «Диагностика» и дождитесь окончания процесса. Во время выполнения убедитесь, что соединение остается надежным, избегая отключения кабеля.
После завершения процедуры отключите сканер. Плавно отсоедините кабель от разъема OBD-II, избегая резких движений. После этого можно выключить питание автомобиля и убрать устройство.
Проведение полной диагностики и интерпретация результатов
- Запишите все появившиеся коды ошибок, независимо от их очевидной важности. Иногда малозначительные коды могут указывать на проблему, которая проявится позже.
- Изучите описание ошибок через справочные базы данных или инструкции производителя. Сосредоточьтесь на тех, что чаще встречаются, например: P0171 (блокировка топливной системы), P0133 (задержка сигнала датчика кислорода), или P0420 (неисправность системы каталитического нейтрализации).
Обратите внимание на параметры работы двигателя в режиме реального времени:
- Проверьте значения датчиков кислорода: их разница должна соответствовать спецификациям – слишком большие разбросы указывают на возможные проблемы с системой подачи топлива или катализатором.
- Контролируйте данные по температуре охлаждающей жидкости, датчику массового расхода воздуха (MAF), давления во впускном коллекторе и throttle position. Необязательно держать все параметры в пределах нормы одновременно, но существенные отклонения могут подсказать источник проблемы.
После сбора данных выполните логическое объединение ошибок и показателей. Например, совпадение ошибок P0171 и показатели низкой температуры воздуха на впуске может свидетельствовать о зазорах в системе подачи топлива или неисправности термодатчика.
Поставьте вопрос о необходимости ремонта или замены деталей на основе паттернов ошибок и показателей. Проводите тестирование после исправлений, чтобы убедиться, что неисправность устранена и ошибки исчезли из памяти.
Рекомендуется установить постоянный контроль за рабочими параметрами в разные режимы движения – так выявите нестабильные характеристики, характерные для неисправных узлов или соединений. Записи таких данных пригодятся для дальнейших консультаций или профессиональной диагностики.
Как считать и расшифровать код ошибок
Подключите сканер OBD-2 к разъему автомобиля B4 2.3, который обычно располагается под приборной панелью слева или справа от рулевой колонки. Включите зажигание, не заводя двигатель, чтобы система активировалась. Используйте выбранное программное обеспечение или устройство для быстрого считывания кодов ошибок.
На дисплее появятся коды формата P0xxx, где буква P обозначает ‘Powertrain’ (двигатель и трансмиссия). Запишите коды по мере их появления. После получения всех кодов можно приступать к их расшифровке.
| Первый символ / буква | Группа проблем |
|---|---|
| P | Двигатель и трансмиссия |
| C | Подвеска и подвесные узлы |
| B | Кузов и внутренние системы |
| U | Коммуникационные системы |
| Код вида | Описание / значение |
|---|---|
| P0xxx | Общие ошибки мотора, проблемы с топливной системой, системой зажигания, ЕГР и т.п. |
| P1xxx | Производственные или показатели изделий, связанные с системой управления двигательным блоком |
| Некоторые распространённые коды | |
| P0300 | Случайные пропуски воспламенения, пропуски зажигания во всех цилиндрах |
| P0171 | Бедная смесь, указание на недостаток воздуха или избыток топлива |
| P0420 | Каталитический преобразователь не работает эффективно |
Для расшифровки используйте авторитетные таблицы в специализированной литературе или онлайн-базы данных. Советуем сравнивать полученные коды с реальными симптомами автомобиля, чтобы определить наиболее вероятную причину поломки. После устранения неисправности обязательно повторно считайте коды, чтобы проверить их исчезновение или подтверждение исправления.
Определение причин часто возникающих ошибок
Начинайте диагностику с просмотра кодов ошибок, полученных через OBD-слот или программное обеспечение. Обратите внимание на повторяющиеся коды, такие как P0130, P0171, или P0300, которые часто связаны с конкретными системами автомобиля. Каждое из этих обозначений указывает на проблему, которую можно дальше уточнить с помощью конкретных тестов.
Для более точного определения причины срабатывает проверка состояния датчиков, особенно датчика положения дроссельной заслонки и датчика кислорода. Используйте мультиметр или сканер для измерения сигнала и сравнения с нормативными значениями. Падение или скачки напряжения сигнализируют о неисправности зоны, требующей замены.
Следующий шаг – осмотр компонентов топливной системы. Проверьте работу топливного фильтра и состояние форсунок. Засор или дефекты могут приводить к неправильной работе двигателя и появлению ошибок. Вихревые или загрязнённые форсунки часто вызывают ошибку P0171 – низкую топливную эффективность или подсос воздуха.
Обратите внимание на состояние заземлений и разъемов. Плохой контакт или коррозия на клеммах могут вызвать неисправности датчиков или блока управления. Очистите и закрепите разъемы, убедившись, что контакты надежно соединены.
И наконец, осмотрите систему вентиляции картера, поскольку засоренный клапан PCV способен выключать правильное функционирование системы и запускать ошибки, связанные с атмосферным давлением. Замена или очистка этого компонента поможет устранить причины ошибочных срабатываний.
Использование диагностической информации для ремонта
Изучите коды ошибок, полученные через OBD-слот, и сосредоточьтесь на их конкретных значениях. Например, код P0171 указывает на слишком бедную смесь топлива, что означает необходимость проверки датчиков кислорода и топливной системы.
Анализируйте параметры работы двигателя, такие как давление топлива, температура охлаждающей жидкости и показатели датчиков давления воздуха. Эти данные помогут выявить неисправности даже без разборки узлов.
Используйте функцию чтения и очистки ошибок, чтобы подтвердить устранение проблем после проведения ремонта. Например, после замены датчика кислорода и сброса ошибок проверьте, исчезли ли коды и стабилизировалась ли работа двигателя.
Обратите внимание на конкретные параметры при тест-драйве: изменение уровня работы двигателя, стабильность холостого хода и отклик на газ. Это позволит убедиться, что устранена причина неисправности.
Дополнительно, сравнивайте диагностическую информацию с технической документацией и рекомендациями производителя. Такой подход помогает точечно определить проблему и избежать лишних затрат.
Полезные советы по очистке ошибок и сбросу ошибокных кодов
Перед удалением ошибок убедитесь, что система безопасна для сброса. Проверьте, есть ли активные неисправности, которые требуют устранения, чтобы не скрывать серьёзные проблемы.
Подключите OBD-сканер к разъёму автомобиля. Для B4 2.3 он обычно располагается в районе рулевой колонки или под приборной панелью слева. Используйте качественный диагностический инструмент с функцией сброса ошибок.
Введите режим считывания и выберите пункт ‘Удаление ошибок’ или ‘Сброс ошибок’. Подтвердите действие, следуя инструкциям устройства. После этого система должна очистить все сохранённые коды неисправностей.
Перед повторной проверкой рекомендуется проехать на автомобиле примерно 10-15 минут, чтобы компьютер мог самостоятельно перепровести диагностику и зарегистрировать новые параметры.
Если после сброса ошибок они появляются снова, ищите причины неисправностей. Не стоит просто удалять коды, игнорируя их наличие, так как это может привести к более серьёзным поломкам в будущем.
Для постоянной чистки ошибок можно использовать специальные программы или приложения, подключающиеся к OBD-сканеру через Bluetooth или Wi-Fi. Регулярная проверка помогает контролировать состояние двигателя и системы в целом.
В случаях, когда ошибки связанны с датчиками или механическими повреждениями, устраните неисправности и только после этого сбросьте коды. Это поможет избежать повторных ошибок и правильной работы системы.
Что делать при отсутствии реакции сканера после подключения
Проверьте кабель и разъемы на наличие повреждений или грязи. Иногда плохой контакт мешает передаче сигнала. Очистите контактные поверхности мягкой щеткой или изопропиловым спиртом.
Убедитесь, что блок питания сканера исправен и подключен правильно. Используйте другое USB-или диагностическое устройство, чтобы исключить его неисправность.
Перезагрузите компьютер или устройство, к которому подключаете сканер. Иногда простая перезагрузка устраняет сбои в программном обеспечении или драйверах.
Обновите драйвера и программное обеспечение для сканера. Посмотрите на официальном сайте производителя последние версии и установите их, если доступны обновления.
Проверьте наличие совместимости между сканером и вашим автомобилем. Некоторые устройства работают только с определенными моделями или необходим обновленный прошивкой режим.
Подключите сканер к другому разъему OBD-слоту, если есть возможность. Внутренние контакты или разъемы могут быть непроходимыми или поврежденными.
Если ничего не помогает, попробуйте использовать другой кабель или другое устройство. Иногда проблема кроется именно в этом компоненте.
Обратите внимание на наличие драйверов в диспетчере устройств (для Windows). Если устройство отображается с ошибкой или не определяется вовсе – переустановите драйвер или используйте другой порт.
Проведите тест на другом автомобиле или с другим сканером, чтобы исключить неисправность вашего оборудования или автомобиля.
